La intenció d'aquest programa és tenir el control de la rata amb la veu. És a dir, que amb un micròfon podem controlar els moviments de la rata: esquerra, dreta, puja, baixa, clic.

Està pensat per a persones discapacitades que no poden controlar el mouse de forma normal i tinguin control de la veu.

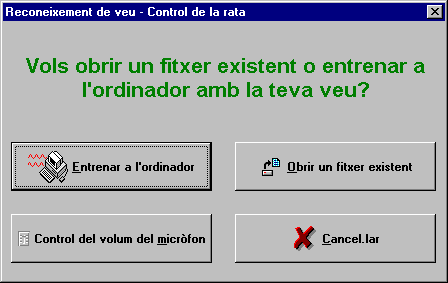

Quant engeguem el programa apareix després del quadre de crèdit amb el següent quadre:

Aquí tenim quatre opcions:

Entrenar l'ordinador:

Això ens permetrà entrenar a l'ordinador amb la nostra veu. Si fem tot el procés d'entrenament fins al final desapareixerà aquest quadre de diàleg i apareixerà la finestra principal del programa amb el reconeixement activat. O sigui, que si el micròfon recull sons la rata ja es mourà segons les ordres reconegudes. Aprofito l’ocasió per dir que el tipus de reconeixement és per comparació amb els patrons prèviament entrenats i de moment dóna com a resposta el que més s’hi acosta. Això vol dir que sempre que el micro detecti sons el programa respondrà amb alguna acció. Encara que xiulem.

Obrir un fitxer existent:

Ens permetrà recuperar uns paràmetres de veu prèviament entrenats i desats amb l'opció Guardar...

Si escollim un fitxer amb un patró correcte, desapareixerà aquest quadre de diàleg i apareixerà la finestra principal del programa amb el reconeixement activat.

Control del volum del micròfon:

Fa aparèixer una finestra on podrem veure el nivell de so d'entrada quan estigui el sistema de captura de so en funcionament, o sigui, quan estiguem entrenant a l'ordinador o quan estem fent el reconeixement.

La barra de desplaçament, la fletxa, ens permet triar el nivell mínim de reconeixement, això vol dir que els sons que no arribin al nivell de la fletxa no seran mai reconeguts, els que la passin provocaran el procés de reconeixement. Aquest nivell es pot canviar desplaçant la fletxa esquerra o dreta depenent de si estem en un ambient silenciós o sorollós. També pot interessar modificar això si el nivell de detecció del nostre sistema micròfon-placa és molt o poc sensible.

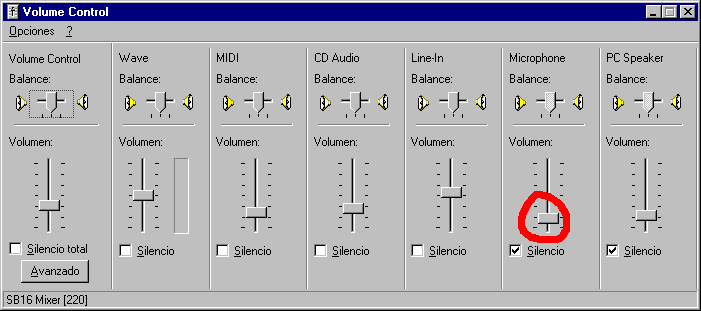

Aquest quadre també ens permet accedir al programa Control del volum, programa que ve amb el Windows o amb la targeta de so, i a partir d'ell pujar o baixar el nivell del volum de l'entrada de so.

Si no es veu el senyal caldrà pujar el nivell del comandament del volum del micròfon. Si, pel contrari, el senyal s'activa i arriba al final molt fàcilment caldrà baixar el comandament del volum del micròfon.

Quant apareix aquest quadre es manté el quadre anterior per si volem fer l'entrenament o el reconeixement.

Cancel·lar:

Si premem aquest botó no passa res anem directament a la finestra principal del programa i podrem fer les opcions que explicarem a continuació.

Arrencar el programa amb un paràmetre:

Si arrenquem el programa amb un paràmetre, per exemple:

el programa carregarà el fitxer Joan.RataTpmSR02 i si conté paràmetres correctes de reconeixement passarà a la pantalla principal amb el reconeixement activat.

Recordeu que això es pot fer clicant el botó Inicio del Windows i clicant en executar programa, on podem escriure la línia de comandes.

També es pot fer en l'explorador del Windows, clicant en el fitxer i arrossegant-lo damunt del fitxer Control DeLaRataPerVeu.exe.

La finestra principal del programa té el següent aspecte:

-Hi veiem la barra de títol. Aquí s'escriurà el so o paraula reconeguda.

-Hi ha una barra de menús que descriurem mes endavant.

-Un quadre d'edició que es pot graduar amb fletxetes amunt i avall. És on hi ha escrit el número 2. Aquest és el número de píxels que es mou la rata. O sigui quant més gran sigui aquest número més de pressa es mourà la rata. Per modificar-ho escrivim el número o cliquem les fletxetes. Tal com és de bon suposar, el número més petit és l'1. Aquest valor el podrem, tal com veurem més endavant, canviar amb la veu.

-Un quadre checkBox, per si tenim els botons de la rata intercanviats. Hi ha gent que fa servir la rata amb la mà esquerra i té els botons intercanviats, com és el meu cas, per això ho veieu activat. En principi això no s'hauria de tocar perquè el programa detecta automàticament si hi ha o no els botons intercanviats i o deixa en l'estat checked o Unchecked, segons hagi detectat. Deixem l'opció a la vista per si algun ordinador té algun comportament estrany. Això serà quant fem l'ordre clic i aquesta sigui incorrectament entesa, veurem clic en el títol de la finestra i en lloc de fer clic s'obrirà el menú contextual que és el que acostuma a passar quan cliquem amb el botó dret. Quan passi això es tractarà de check o Uncheck, el botó segons convingui.

-Al costat d'aquest botó hi ha un espai gris. Aquí s'hi escriuran les ordres que pot entendre amb els sons corresponents si el reconeixement es fa per sons. Més endavant entendrem què volem dir amb això.

Hi ha quatre opcions, n'hi ha algunes que s'habilitaran o deshabilitaran, es tornen grises, segons l'estat del programa.

Obrir..., permet carregar un fitxer de patrons que prèviament hàgim desat amb aquest programa. Actua de la mateixa manera que ho hem explicat abans. L'extensió per defecte d'aquest programa és: RataTpmSR02, tal com sempre es recomana no és bo canviar-la. El programa, automàticament, a l'iniciar-se, s'associa amb aquesta extensió. Si hi hagués un altre programa amb aquesta mateixa extensió, cosa altament improbable, excepte que tinguem dues o més còpies d'aquest programa en el nostre disc dur, ens preguntarà si volem associar-lo a ell. Recordem que si el fitxer conté dades correctes, un cop carregades ja començarà el reconeixement. En cas que no siguin correctes ja se'ns avisarà mitjançant un quadre de missatge.

Guardar..., permet desar les dades de reconeixement prèviament recollides amb l'opció Entrenament en un fitxer del disc. Tal com hem dit abans, l'extensió per defecte és: RataTpmSR02 i no és convenient canviar-la.

Veure el nivell del so..., dóna accés al mateix quadre sobre el nivell del volum del so que hem explicat abans.

Sortir, permet abandonar el programa.

Hi ha només una opció. És així perquè no es cliqui sense voler:

Entrenament..., És l'opció que permet que l'ordinador aprengui a reconèixer la nostra veu. És la mateixa que hem parlat abans en el quadre inicial, però que no hem explicat en profunditat. A partir d'aquí comencem a tractar les particularitats del programa, ja que fins ara, sobre el que hem parlat acostuma trobar-se, coses semblants, a la majoria de programes.

En primer lloc apareix el quadre següent:

En principi, aquest programa està pensat perquè pugui fer el reconeixement de dues maneres, per paraules o per sons. Cadascuna d'elles té avantatges i inconvenients. El reconeixement per paraules és menys precís, el reconeixement per sons és més efectiu. El reconeixement per paraules és més lent que el reconeixement per sons. El reconeixement per paraules és més fàcil per a l'usuari, sempre està més clar dir puja perquè la rata pugi que no un so com u.

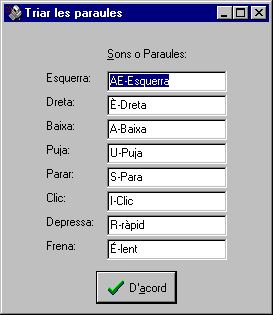

A continuació ens apareix un quadre on se'ns mostra els nom dels sons que per defecte ens ofereix el programa. Si no ens agraden els podem canviar. Això pot ser útil per a persones d'altres llenguatges o si veiem que el sons que ens venen donats no son discriminats prou bé i ho volem provar amb d'altres que ens assemblin que el seu reconeixement pot ésser millor.

Bé, la qüestió és que si cliquem retorn farà el reconeixement per sons. Ens apareixerà la següent finestra:

Caldrà acostar-nos al micròfon i dir el so AE (Vocal neutra) durant molt poc temps, un parell o tres dècimes de segon. Quant l'hagi detectat desapareixerà el quadre. Si desapareix massa depressa o sigui, abans que no hàgim dit res potser és per culpa que tenim el micròfon massa sensible. Recordeu el que hem explicat abans sobre utilitzar l'opció control de volum del micròfon. Al principi seria un bon costum tenir aquesta finestra sempre oberta per veure si cridem massa fort o fluix o tenim el valor del micro massa amunt o massa avall. Si, pel contrari, per més que cridem no passa res, o sigui que no desapareix aquest quadre pot ser degut a les següents causes: o el micròfon no està correctament endollat a la targeta de so o el nivell del micròfon està massa avall. En aquest últim cas aneu a l'opció control del volum.

En el cas que no hi hagués targeta instal·lada, o estigués mal instal·lada o hi hagués un altre programa fent servir l'entrada de veu com pot ser la gravadora de Windows o el wave estudio de la Sound Blaster. Abans que sortís l'anterior quadre us sortiria el següent:

En aquest cas caldrà que us assabenteu quin dels problemes mencionats és el que falla i corregiu-lo. Fins que no estigui la tarja i el micro correctament instal·lat i que no hi hagi cap programa que la faci servir el programa no pot funcionar. Si l'ordinador tingués més d'una targeta no sé massa que pot passar. Aquest programa fa servir la que l'ordinador hagi configurat com a primera. Però suposo que no es donarà gaires casos que això passi.

Suposant que no hi ha hagut aquesta dificultat i ha aparegut la paraula a reconèixer i l'ordinador l'ha detectat correctament, a continuació apareixerà un nou quadre:

On fem exactament el que hem dit abans podrem entrenar el so que ordenarà a la rata que es mogui cap a la dreta. Si funciona, normalment apareixeran després els següents quadres:

Les dues ordres següents ens permetran controlar la velocitat de la rata, augmentant-la o disminuint-la amb la veu. Quant ho feu anar i funcioni veureu com la rata s'accelera o frena i el quadre d'edició que hem parlat que indicava el número de pixels que es mou la rata va canviant. Direm aquí que la rata fa un salt (moviment) cada dècima de segon aproximadament.

Nota: Si voleu interrompre la fase d'entrenament, cliqueu camunt de l'anterior quadre de diàleg.

Si tot ha ant bé veureu com la finestra principal ha canviat d'aspecte:

Veiem que apareixen les ordres amb els sons, no totes, les que hi càpiguen. Però el que és més important, l'opció parar, s'ha activat. Això vol dir dues coses, que el reconeixement ja està funcionant i que si desitgem parar-lo cal que cliquem l'opció parar.

Si ho fem veurem que la finestra torna a canviar d'aspecte:

L'únic canvi visible és que l'opció parar s'ha desactivat, color gris, i l'opció Control de la rata s'ha activat. En aquest moments per molt que cridem el programa no s’escolta. Si volem que ens torni a fer cas, clicarem a l'opció Control de la rata i tornarà a començar el reconeixement i interpretació d'ordres.

Quan no funciona el reconeixement veureu que el menú Guardar com... està activat, aquesta és l'opció que farem servir si els patrons de reconeixement són prou bons i volem guardar-los per una altra ocasió i no volem fer el reconeixement.

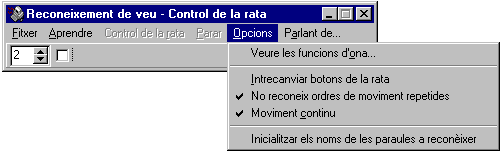

Si fem que el reconeixement estigui actiu, opció Control de la rata, podrem fer les nostres primeres experiències de reconeixement automàtic de la veu amb interpretació d'ordres amb el programa del qual estem parlant. Si dieu els sons, AE, È, U, A, I, S, R, É, veureu si el programa us fa cas. És possible que al principi no us cregui gaire, si no es mou cap allà on voleu mireu al títol de la finestra i mireu quins són els sons que detecta.

Intercanviar botons de la rata Fa el mateix que el checkBox, per si tenim els botons de la rata intercanviats que hem explicat anteriorment

No reconeix ordres de moviment repetides Si repetim una ordre segurament serà perquè el primer cop l'ordinador s'ha equivocat. Per la qual cosa, si el programa detecta la mateixa ordre esquerra, dreta, puja, baixa compleix la que entén com a segona més semblant. Per defecte aquesta opció està activada. Creiem que no s'ha de tocar ja que el reconeixement millora molt. O millor dit s'equivoca menys.

Moviment continu Per defecte està activada, vol dir que quan reconeix una ordre de moviment esquerra, dreta, puja, baixa la rata es mou fins a nova ordre i creiem que aquesta és la forma normal de treballar. Si està desactivada la rata es mou i es para a cada ordre. Aquesta manera de treballar pot ser útil quan fem anar programes tipus jocs com el pescamines.

Inicialitzar els noms de les paraules a reconèixer Hem vist que podem canviar els sons i/o les paraules que fems servir per fer el reconeixement, si les hem canviat i volem que el programa detecti les que té per defecte cal clicar en aquesta opció de menú.

Doneu una mica de confiança al programa, torneu a repetir l'entrenament i torneu-ho a provar. Al principi pot costar una mica, però quan funcioni veureu que el resultat és espectacular.

Hi ha alguna manera de veure perquè falla el reconeixement si és que ho fa? Sí, menú Opcions, opció Veure funcions d'ona.

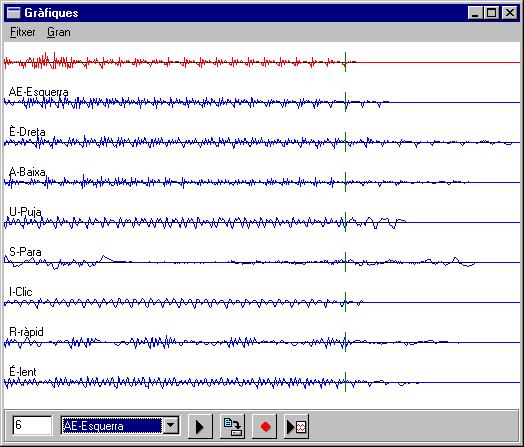

Si cliqueu aquesta opció us apareixerà la finestra següent:

Aquí tindreu el so que s'ha gravat per fer el reconeixement. Si veieu alguna gràfica de funció que es vegi molt poc potser no s'ha gravat res. Clicant a l'últim botó podrem escoltar tots els sons gravats per si realment hem dit i s'ha gravat el que pensem que hem dit i gravat. Amb el primer botó podem escoltar cadascun dels sons, independentment dels altres, triant-lo en el quadre d'elecció on ara apareix la llegenda AE-Esquerra. Si algun so estigués mal gravat podem tornar a fer l'entrenament per aquest últim so clicant en el botó de color vermell que ens farà aparèixer un dels quadres descrits anteriorment i que en aquest cas seria:

I podem tornar a gravar el so. L'altre botó, el de la fletxa assenyalant una espècie de dibuix d'un disc dur serveix per desar la gravació com a fitxer .wav. No és una opció que interessi massa per a l'objectiu del programa.

Aprofito per dir que si ens passegem per damunt de qualsevol botó apareixerà un tip que ens dirà que fa el botó.

El primer so, de color vermell, és al que li fem el reconeixement els blaus sons, els patrons. Si tenim triat aquest primer veureu com al botó de la rodona vermella li desapareix aquesta rodona. És perquè el botó es torna inactiu. Aquest so no és un patró.

Si alguna persona té certa curiositat i es pregunta si el reconeixement es fa comparant aquestes funcions, us dic que no. Es fa fent unes transformacions matemàtiques a aquestes funcions.

Si quan cliquem a l'opció entrenament en el quadre de diàleg:

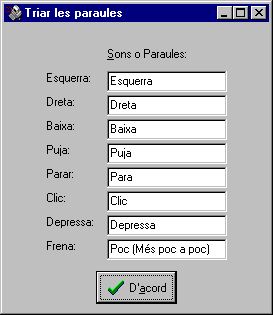

Cliquem a No, en lloc de fer el reconeixement per sons ho farà per paraules i prèviament se'ns ofereix un quadre on podem canviar les paraules. Per si parlem un altre idioma o volem provar-ho amb altres paraules que ens sembli milloraran el reconeixement. Aquí recordem que en realitat el programa no distingeix tota la paraula sinó només les 4 primeres dècimes de segon. O sigui el reconeixement serà millor com més diferents siguin les 4 primeres dècimes de segon de les paraules.

A continuació comença la fase d'entrenament apareixen el següent quadre en el qual nosaltres haurem de dir la paraula al micròfon.

Aquí direm les paraules: Esquerra, Dreta, Puja, Baixa, Clic, Para, Depressa, Poc. Quan vulguem que ens reconegui haurem de dir aquestes paraules. Veureu que el reconeixement és més lent, s'equivoca més, però quan ho fa bé és molt més espectacular.

Control de la rata per Veu és un programa que està contínuament en evolució. És possible que la versió que tingueu tingui més opcions que no estan recollides en aquest manual.

Control de la rata per Veu s'està desenvolupant per en Jordi Lagares i Roset, professor de matemàtiques de l'IES Santa Eugènia de Girona.

Control de la rata per Veu és una primera aproximació al control de l'ordinador, en aquest cas la rata, mitjançant la veu pensada sobretot per a persones discapacitades que no puguin controlar el mouse amb la mà i que tinguin un control de la veu.

Tot i les limitacions que pugui tenir aquest programa pensem que pot ajudar a l'escola a cobrir un vuit de manera raonable, reservant altres solucions més costoses per equips més especialitzats.

Per qualsevol suggeriment i aportació, que serà ben rebuda, us podeu adreçar per correu electrònic a: jlagares@pie.xtec.es.

Podeu obtenir més informació i altres programes del mateix autor a l'adreça: http://www.xtec.es/~jlagares.

La versió més actualitzada del present programa la trobareu en aquesta adreça.

L'autor vol expressar a Joaquim Fonoll del Programa d'Informàtica Educativa, el més sincer agraïment pel suport, suggeriments fets a aquest programa.
