INDICE
1.-
Descripción de la planta.
1.1.- Introducción
1.2.-Qué es una Cogeneración
1.3.- Aspectos tecnológicos de la Cogeneración
1.4.- Descripción de los sistemas.
2.- Personal.
3.- Medio Ambiente.
4.- Personal en prácticas.
|
1.-
DESCRIPCIÓN DE LA PLANTA
1.1
INTRODUCCIÓN

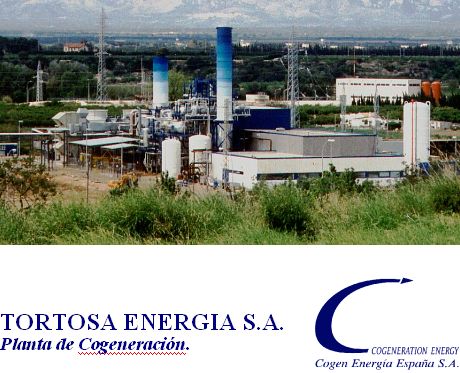

TORTOSA
ENERGIA es una planta de Cogeneración, con una
producción eléctrica de 28 Mw y una producción
de 40 T/h de vapor a 80 bar y 7 T/h de vapor de 6 bar.
La planta de TORTOSA ENERGÍA es de propiedad
de Cogen Energia España S.A. y la misma realiza
la operación y mantenimiento.
La inversión de la planta es de 5.200 millones
de pesetas, dicho proyecto se inició en abril
de 1995 y fue inaugurada el día 7 de noviembre
de 1996.
1.2
QUE ES UNA CENTRAL DE COGENERACION
Las
centrales de cogeneración son aquellas que combinan
la producción de energía eléctrica
con producción de calor útil para su posterior
aprovechamiento, sin importar el combustible principal.
En el caso de TORTOSA ENERGIA S.A. se producen 22.2
Mw en la turbina de gas y los gases calientes de salida
de la turbina, pasan por la caldera en la cual se produce
vapor, el cual tras pasar por la turbina de vapor y
producir 7 Mw, se envía parte de dicho vapor
para el proceso industrial de la Empresa POLIALCO.
En la caldera se quema un gas residual del proceso de
POLIALCO, aumentando la producción de vapor.
1.3 ASPECTOS TECNOLOGICOS DE LA COGENERACION
Los
usuarios potenciales de los sistemas de cogeneración
son aquellas industrias o instalaciones, las cuales
presentan algunas de estas características:
Tienen
demandas de calor y electricidad aproximadamente constantes
todo el año.
Tienen un trabajo continuo (mas de 5000 h/año)
Generan algún subproducto que puede ser utilizado
como combustible residual.
1.4
DESCRIPCION DE LOS SISTEMAS DE LA PLANTA
1
Línea de gas natural
2 Compresores de gas
3Turbina de gas
4 Caldera de recuperación de calor
5 Proceso del vapor
- 5.1 Sistema de agua de alimentación
- 5.2 Líneas de vapor vivo
- 5.3Turbina de vapor
6 Sistema de aire comprimido
7 Torres de refrigeración e intercooling
8 Subestación
9 Sistema de control de la planta
1.
LINEA DE GAS NATURAL
Dicha
línea da entrada del gas natural, de la línea
de Barcelona-Valencia de 70 bar de presión y
es suministrada por la compañía de Gas
Natural.
A la planta entra el gas a la presión de 15 bar.
El caudal de entrada es de 6000m3/h de los cuales 5500
m3/h alimentan la turbina de gas y los restantes 500m3/h
para el postcombustor de la caldera.
2.
COMPRESORES DE GAS
Son
dos compresores alternativos de doble efecto de la empresa
ABC, modelo 1EHP-2-GT/230.Aumentan la presión
de gas de 15 bar a 30 bar para el consumo en la turbina
de gas, su caudal al 100 % es de 6700 m3/h.
3

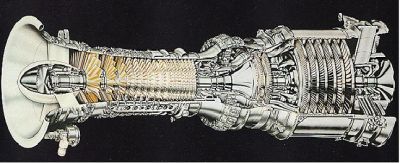

TURBINA DE GAS
|
|
La
turbina de gas General Electric ,modelo 7LM2500-PE-MG,
es de dos ejes , consta de un generador de gas y una turbina
de potencia.El generador de gas tiene un compresor axial
de 16 etapas, el combustor, y dos etapas de alta que arrastran
el compresor a unas 9200 rpm, a continuación los
gases de la combustión pasan por seis etapas en
la turbina de potencia que gira a 3500 rpm, los gases
van hacia la caldera y a través del eje de la turbina
de potencia se acopla al reductor y el eje de salida a
1500 rpm arrastra el alternador ABB modelo GBA 1120SH,
produciendo 22MW.
4
CALDERA DE RECUPERACION DE VAPOR
La
caldera es acuatubular de dos etapas de presión,
tubos verticales, la circulación de gases es
de un paso.
La etapa de HP (alta presión)= 80 bar, 470º
C, 40 T/h
La etapa de LP (baja presión) = 6 bar , 170º
C, 7 T/h
El vapor es producido en los tubos vaporizadores de
las dos etapas de presión con los gases de salida
de la turbina de gas, y con el quemador de postcombustión,
que quema gas residual del proceso de Polialco con un
5,5% de gas natural para su correcta combustión.
5
PROCESO DEL VAPOR
5.1
SISTEMA DE AGUA DE ALIMENTACION
Introduce
mediante una bomba el agua necesaria para la caldera
de HP y LP,
Aspira del tanque de alimentación al cual sé
desgasifica el agua desmineralizada , los retornos del
vapor condensado del proceso de la planta y el retorno
del condensado del proceso de Polialco.
5.2
LINEAS DE VAPOR VIVO
Son
las diversas tuberías que conducen el vapor de
HP y LP hacia la turbina de vapor, sistema de reductoras
de presión y hacia Polialco
5.3
TURBINA DE VAPOR
La
Turbina de vapor es de tipo multietapa de condensación
con dos extracciones de vapor de 15 bar y 6 bar.
La turbina tiene una capacidad de consumo de vapor de
38 T/h , 80 bar y 465 º C.
El eje de la turbina gira a 9000 rpm y en el reductor
se bajan a 1500 rpm y arrastra el alternador de 8 Mw.
6
SISTEMA DE AIRE COMPRIMIDO
Consta
de dos compresores Atlas Copco de 386 Nm3/h.
Siempre hay uno en funcionamiento y el otro en stan-by.
El aire pasa por una torre de secado y ya se distribuye
hacia la planta para uso de instrumentación e
industrial.
7

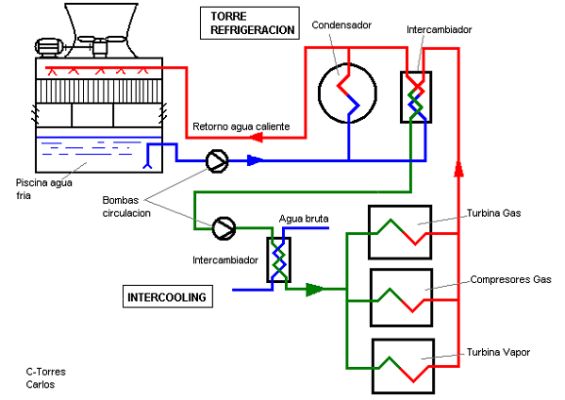

TORRES DE REFRIGERACION E INTERCOOLING
|
|
En
la planta las diferentes máquinas producen calor
en sus procesos y usamos agua de refrigeración
a través de intercambiadores de aceite, intercambiadores
de aire etc.
Las torres son de circuito semiabierto y refrigera el
agua que se ha calentado en los intercambiadores y en
el condensador del vapor de la turbina de vapor.
En el circuito de las torres pasa por dos intercambiadores
y refrigera el intercooling (circuito cerrado de refrigeración)
que se usa para refrigerar las diferentes máquinas.
Se usa agua desmineralizada y así evitamos problemas
de incrustación y corrosión. Las torres
usan agua bruta.
8
SUBESTACION
La
subestación interconecta la línea de 110
kV de FECSA y la planta de cogeneración a través
de un transformador principal de 110 kW/11 kW 37 MVA.
Con dicha conexión exportamos la producción
eléctrica de la planta, o consumimos de la red
cuando tenemos la planta parada.
Hay un transformador de servicios auxiliares que reduce
el voltaje de 11kV a 690 V y 400 V para el consumo de
la planta.
9 SISTEMA DE CONTROL DE LA PLANTA
El
Intraset M2plus es el sistema de control digital (DCS)
modular, con base de microprocesador. Está previsto
para el control de los diversos sistemas de la planta,
manipulación de datos, alarmas, gráficos
etc.
|
2.-
PERSONAL
La
operación y mantenimiento de TORTOSA ENERGIA
S.A. es llevada a cabo por una plantilla de 11 personas
repartida de la siguiente forma:
1.-
Gerente de Planta
1.- Contable
1.- Asistente de administración
1.- Supervisor de instrumentación
1.- Supervisor de mantenimiento
6.- Supervisores de sistemas
COGEN ENERGIA ESPAÑA lleva el mantenimiento y
operación de la planta de cogeneración
con un plan de funcionamiento bien estructurado.
Se valora capacidad de formar un equipo con ganas de
aprender rápido, y poder aportar y enseñar
a los demás sus conocimientos.
Los supervisores son los encargados de la operación
y mantenimiento de la planta con la ayuda del supervisor
de instrumentación y coordinados por el supervisor
de mantenimiento.
Cada supervisor es el responsable de su sistema de la
planta lo conoce perfectamente y se encarga de su buen
funcionamiento, de su mantenimiento, de la compra de
repuestos, de la contratación de personal externo
en caso de revisiones, de redactar los procedimientos
necesarios para su operación y mantenimientos
necesarios, redactar los informes necesarios en caso
de anomalías y buscar nuevas ideas que conlleven
mejoras económicas y que aumenten el rendimiento
del sistema.
Todos los datos generados por la planta y acciones correctoras
son introducidas
y guardadas en un programa informático y poder
confeccionar gráficos de tendencias o poder observar
situaciones que han pasado con anterioridad. Nos permite
corregir errores de proceso.
Cada sistema tiene unas ordenes de trabajo programadas,
las cuales son repartidas semanalmente por el supervisor
de mantenimiento y ejecutadas por el personal de turno.
|
3.-
MEDIO AMBIENTE
En
TORTOSA ENERGIA se tiene un especial interés
en respetar el Medio Ambiente la legislación
vigente en Medio Ambiente y Prevención de Riesgos
Laborales.
PUNTOS DE MEJORA DEL MEDIO AMBIENTE
1.-
Se realizan las revisiones preceptivas de los aparatos
a presión.
2.- Se realiza la medición de las emisiones de
la caldera.
3.- Se analizan los vertidos del agua residual de la
planta.
4.- Se toman datos del nivel del pozo y la calidad del
agua.
5.- Diariamente se mide el rendimiento de la planta,
de la turbina de gas, y de la turbina de vapor, para
poder corregir tendencias y producir la máxima
energía eléctrica y calorífica
con el mínimo combustible.
6.- El agua que se produce en la regeneración
de las cadenas de tratamiento de agua, se recogen en
un tanque y antes de tirarse al alcantarillado se neutraliza
hasta que tiene un valor de PH-6.
7.- Se han realizado varias inversiones para mejorar
el rendimiento de la planta.
8.- Se recogen los siguientes residuos para ser tratados
por Empresas de Gestion de Residuos:
- Aceites usados
- Trapos con aceite
- Filtros de aceite
- Chatarra
- Papel y carton
- Bidones vacios de hierro y de plastico
- Residuos de los analisis de las aguas
10.- Las 2 chimeneas de la caldera están pintadas
con diferntes tonos de azul para minimizar su impacto
visual.
|
5.-
PERSONAL EN PRACTICAS
Durante los años de funcionamiento de la planta
hemos tenido estudiantes en practicas, normalmente de
ingeniería eléctrica, electrónica
y química que han realizado diferentes prácticas
en la planta.
Normalmente se les ha dado por parte del personal de operación
las explicaciones del funcionamiento de la planta y de
cada equipo. Se les facilita toda la documentación
que se dispone.
También hemos tenido muchas visitas de entidades
y colegios.
Gorka Gandarias
Gerente de Planta
|
|
|
|
|
