UT1 HABITATGE



FASE INICIAL

Continguts, prioritzacions, objectius, indicadors, criteris...



A0 DISSENY D'UNA CASA UNIFAMILIAR AMB PLANNER 5D



SITUACIÓ DE LA REALITAT

Volem dissenyar una casa unifamiliar de mida estàndard situada en una urbanització.

Per fer-ho podeu utilitzar: https://planner5d.com/ o d'altres. *Per entrar no omplirem el mail+contrasenya, utilitzarem ->Google com usuari d’entrada (nom_alumne@pereverges.cat).

La vostra casa tindrà una planta quadrada de 10 m de costat contruible en tres plantes (100 m2 construïts per planta + terrassa a la planta principal + balcó a la superior ), una situada sota terra serà el parking.





RECOMANACIONS

Una de les parets externes de la casa tindrà centrada la porta d’entrada

Totes les cases hauran d'incloure: casa inclourà: un rebedor, cuina, sala menjador, dos dormitoris. A més:

  • Planta parking: Porta del garatge situada a 50cm a l’esquerra de la porta d’entrada. Rampa de baixada al parking.
  • Planta baixa, part del darrera: zona porxada de 3m.
  • Planta superior : Finestra triple centrada en la paret, servirà de referència  per ubicar dos escales de fusta que pujaran/baixaran a les altres plantes. Un balcó de 1'5 metres a la planta superior.
  • A totes les plantes : Escales. Podeu triar si les escales pugen i baixen tocant la paret o cap al centre de la casa, cada equip pot prendre la decisió que consideri adequada al seu projecte.
  • A totes les plantes: Banys: Poden utilitzar-se columnes com punts de suport per empotrar les canonades d’aigua i desguàs, Situarem un quart de bany comú a cada planta (al menys per una tassa i un lavabo, podeu afegir altres elements com plats de dutxa o banyere)s. A la planta superior haurà d'haver dos quarts de banys, un integrat a una habitació i l’altre comú.

En aquest enllaç podeu consultar els documents necessaris per construir una casa

Amb aquest elements podeu afegir la resta d’envans o parets interiors de forma que aconseguiu la resta dels espais demanats (cuina, saló, dormitoris, etc) identificats pels mobles bàsics de la galeria. Afegiu les portes i finestres que considereu necessàries.
No us oblideu d’afegir a cada planta els elements extra (rampa de parking, terrassa i balcó)

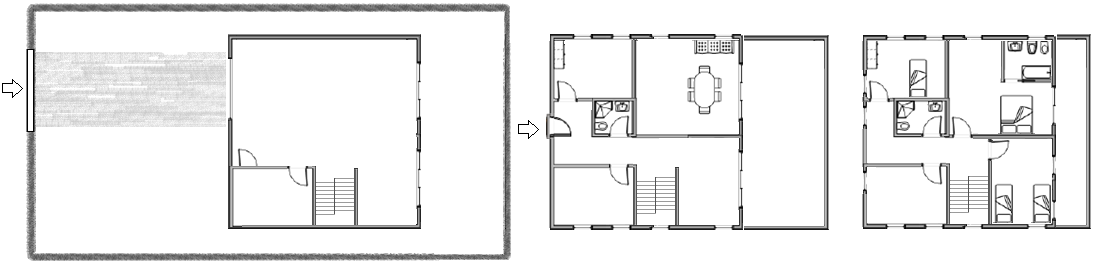

Cada component de l'equip ha de dissenyar una planta per separat, però heu de tenir en compte la posició d'alguns espais donat que alguns elements i instal·lacions verticals són comuns, per exemple: les escales o les canonades del desguàs que obliguen a tenir alguns dels lavabos en la mateixa posició, i haureu d'acordar quina serà la posició.

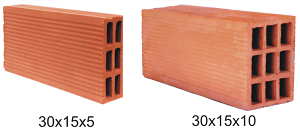

Podeu decorar l'interior al vostre gust (hi ha limitació d'objectes gratuïts a l'app, no s'ha de comprar res). Per les parets exteriors cal tenir en compte una amplada de 15 cm, i els envans interiors de 5 cm



FASE DESENVOLUPAMENT

  • A1 DISSENY CASA UNIFAMILIAR
  • A2 ANUNCI PUBLICITARI
  • A3 MAQUETA
  • A4 CLIL



A1 DISSENY CASA UNIFAMILIAR



Com ho fareu?

Cada component de l'equip dissenyarà una planta, seguint les normes i instruccions indicades anteriorment a l'A0 Especificacions.

Una vegada enllestit el vostre disseny haureu de fer un informe individual en Powerpoint en 3 diapositives:

    • Portadaamb l'enllaç d'OneDrive (de la vostra carpeta compartida) i els noms dels components de l'equip.
    • 1a diapo: Captura de pantalla Vista conjuntaque inclou: les 3 plantes(P.Ex: del Marc, la Maria i l'Anna) i les 3 perspectives de les 3 plantes.
    • 2a diapo: Captura de pantalla Vista individual(P.Ex: de la Maria) que inclou: els 4 alçats, 2 vistes en perspectiva de la teva planta i 1 vista aèrea en planta.

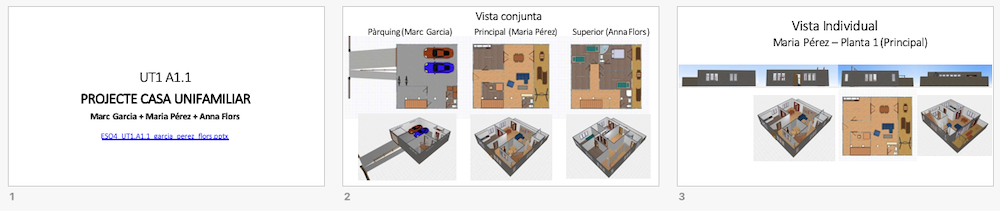

      Exemple de Powerpoint Vista conjunta+individual

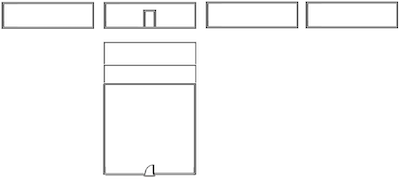

*A la Vista individual, la porta principal va a baix de la pantalla, seguint la normativa dièdric: a dalt al centre la façana principal, i als costats esquerra i dret les façanes laterals, a la dreta del tot la façana posterior a sota la planta.

<Vistes individuals de la casa exemple



Lliureu el PDF del resultat a la tasca A1 del GV.


A2 ANUNCI PUBLICITARI



Cada component de l'equip fareu un catàleg de promoció de la vostra casa que hauria d'incloure les característiques i mobiliari de cadascun dels espais, així com el preu, mides, ubicació i tots els aspectes que facilitin la venda.

O podeu fer en powerpoint o en un vídeo com un espot publicitari.

Consulteu aquestes mostres del curs passat:

Lliureu el vostre PDF a la tasca A2 del GV



A3.1 IMPRESSIÓ HABITATGE



Què haureu de fer?

Utilitzant els materials i eines proporcionades pel professor has de construir un grup de maquetes en paper d'un apartament.

Pasos PREVIS a seguir:

  1. Descarregar la plantilla buida i inserir-la en una pàgina DIN-A4 (maquetant la mida amb PowerPoint, Word o similar) ocupant el màxim d'espai possible però sense deformar-la.
  2. Capturar una vista de planta de la teva part de la casa i enganxar-la al centre de la plantilla ocupant l'espai quadrat.
  3. Opcionalment pots moure les finestres (o buscar imatges de finestres del teu gust) i col·locar-les als llocs correctes.

Lliureu el vostre PDF a la tasca A3.1 del GV



Metodologia i eines per la construcció de maquetes.

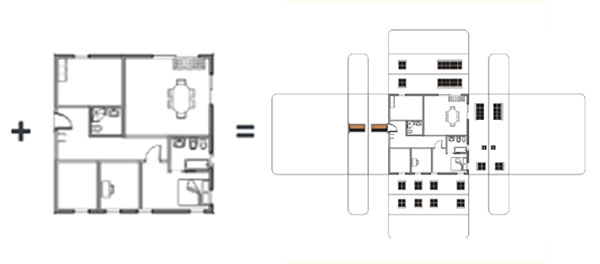

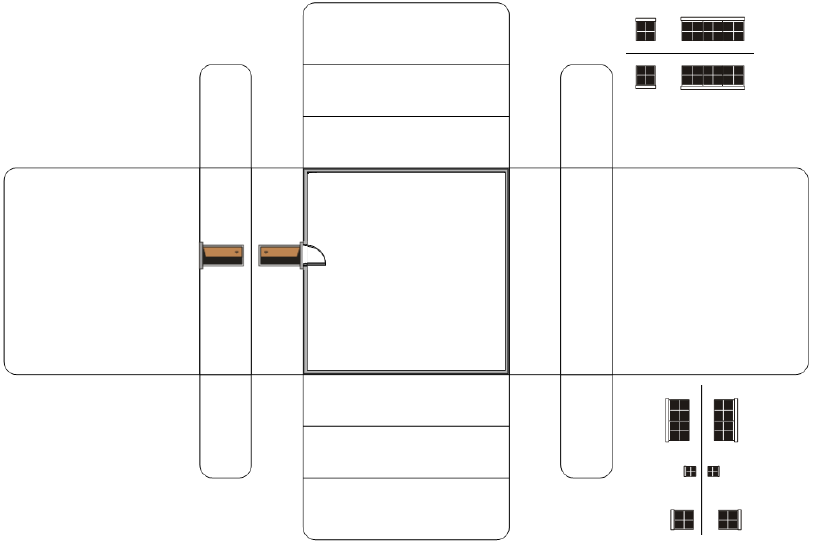

Utilitzareu un métode relativament simple amb paper o cartró com a material de construcció. Els papers utilitzats porten dibuixats els plànols del planta i els alçats de les parets interiors i exteriors en posicions estratègiques, de forma que una vegada tallats i enganxats queden convenientment orientats.


A3.2 MAQUETA HABITATGE

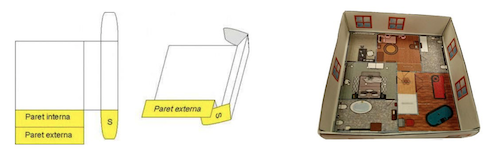

Bàsicament es tracta de fer una capsa de paper amb la plantilla impresa. A la imatge es pot veure com s’enganxa una de les 4 cantonades d’una sala o habitació. No s’han dibuixat les parts de parets innecessàries.

Per fer la maqueta els passos són:

1. Es dobleguen les parets. És molt important fer un plec perfecte, ben aplanat amb el dit o amb un regle.

2. La solapa s’introdueix entre mig de les parets grogues.

3. Per que es quedin enganxades prèviament hem posat pegament de barra al davant i darrere de la solapa (o millor a la part del darrere de les parets grogues).

4. Pressionar amb els dits per que quedi ben enganxat i ben recte. El procés s’ha de fer simultàniament amb les dos cantonades de sota i les després les dos de dalt.

Lliureu la foto de la vostra maqueta acabada en PDF a la tasca A3.2 del GV





A4 CLIL PLAN & SCALE



Entrareu a la UT2 del GV i fareu el CLIL A9 CLIL PLAN & SCALE





UT2 HABITATGE.INSTAL·LACIONS



  • A5 PLANOL INSTAL·LACIONS
  • A6 FACTURA AIGUA
  • A7 MAPA CONCEPTUAL
  • A8 PRESENTACIÓ ORAL
  • A9 CLIL HABITATGE



A5 PLÀNOL INSTAL·LACIONS



Podeu consultar informació dels diferents tipus de connexions:

(Si fallés algun enllaç, també podeu trobar els PDF a la carpeta de PDF Teoria a l'inici de la UT1)

I més directe, a partir del les llegendes que trobareu en aquesta casa d'exemple:

Presentació d'instal·lació elèctrica i d'aigua.pptx

Aplicareu la mateixa simbologia afegint les línies i símbols que calgui al vostres planols, trobareu a Planner 5D els planols equivalents a les pantalles capturades per l'A1

  • Parquing
  • Planta baixa
  • Planta primera

Lliureu el vostre powerpoint (portada amb els nom i enllaç OneDrive+ 3 diapositives en PDF de parquing, PB, P1) com a PDF a la tasca A5 del GV



A6 FACTURA DE L'AIGUA




A partir d'aquestes informacions, fareu un Excel que inclourà les dades de consum i el cost mensual de la vostre casa durant aquest trimestre (la que heu dissenyat a classe).

Afegireu una gràfica del trimestre similar a la que podeu trobar en una factura de casa.

Lliureu el vostre Excel a la tasca A6 del GV



A7 MAPA CONCEPTUAL INSTAL.LACIONS ELÈCTRIQUES



Tenint en compte la informació que trobareu en aquests PDF:

Lliurareu tres mapes conceptuals per grup:

  1. Instal·lació d'elèctrica: Pública, comú i interior
  2. Instal·lació interior: Formada per.../ Quadre comandaments/Circuits receptors/Cicuit de terra /Curtcircuits i sobrecàrregues
  3. Instal·lació elèctrica: Avantatges /Inconvenients / Garantir../Subministrar.../Formada per..
  4. Quadre de comandament: IGA / ICP / ID / PIA /TERRA
  5. Normativa: Què és? / Elements prohibits / Recomanacions

Lliureu el vostre PDF (individual) a la tasca A7 del GV

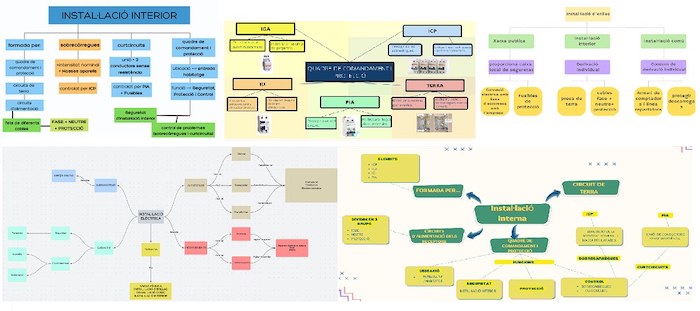

Mostra d'exemple de mapes conceptuals





FASE DE SÍNTESI



A8 PRESENTACIONS ORALS.



Creareu una presentació que inclourà les A1 fins A3, A5 fins A8 i el presentareu als companys que faran una valoració de la vostra vivenda i de les altres activitats.

Lliurament a l'A9 de la UT2 del GV



A9 CLIL HABITATGE



Haureu d'obrir l'enllaç d'aquest full de word , omplir-ho i fer el lliurament a l'A9 de la UT2 del GV.
