UT5 DISSENY I CONSTRUCCIÓ

En aquesta UT5 treballarem el sistemes de representació i l'Escala.

Coneixements previs:

Fes un clic a aquesta imatge Intenta explicar-me el concepte d'escala?

Com es relacionen les vistes?

Una mica d'informació...

https://youtu.be/DiDiPvkVMYY

A1 Disseny 3D d'un apartament

• >>>Descarregeu des d'aquest enllaç la plantilla on fareu les activitats: A1-A2-A3. I primer, dissenyareu en 3D un apartament de 50 m2 aproximadament i a ser possible apaïsat.

• Creareu un compte a: https://planner5d.com/app-chrome/ d'anoteu usuari i contrasenya)

O també podeu utilitzar: https://home.by.me/es/ que proporciona vistes 3D reals. O descarregar l'app per iPad a: keyplan3D

Podeu consultar aquest >>>Manual Planner 5D

Més informació: https://www.youtube.com./watch?v=Y0wBevm75-M



Com ho fareu? Desareu la pantilla a OneDrive compartida amb els companys del grup i enganxareu l'enllaç de la carpeta a la 1a diapositiva A1.1 1a diapositiva de la plantilla: Enganxareu la captura de 4 vistes 3D de l'apartament A1.2 2a diapositiva de la plantilla: Enganxareu la captura de la vista en planta 2D





A2 Planell dièdric de l'apartament i d'altres objectes

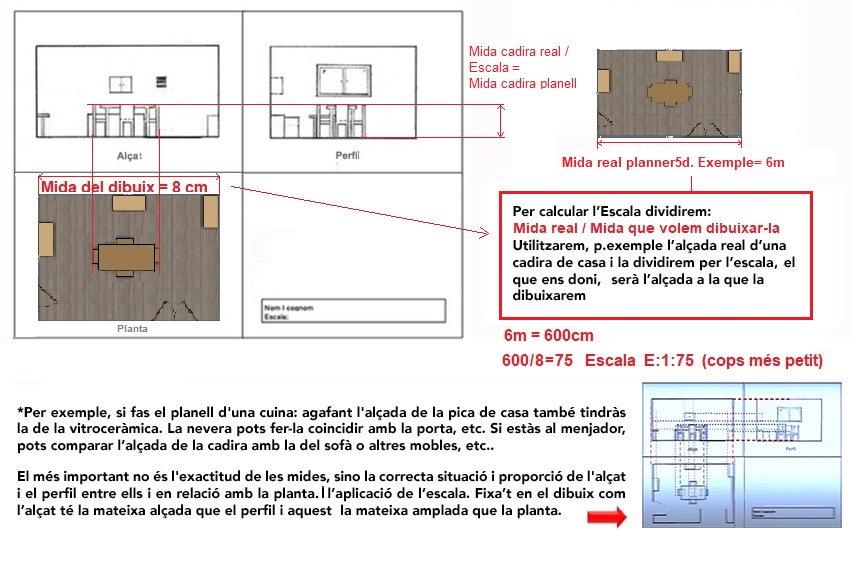

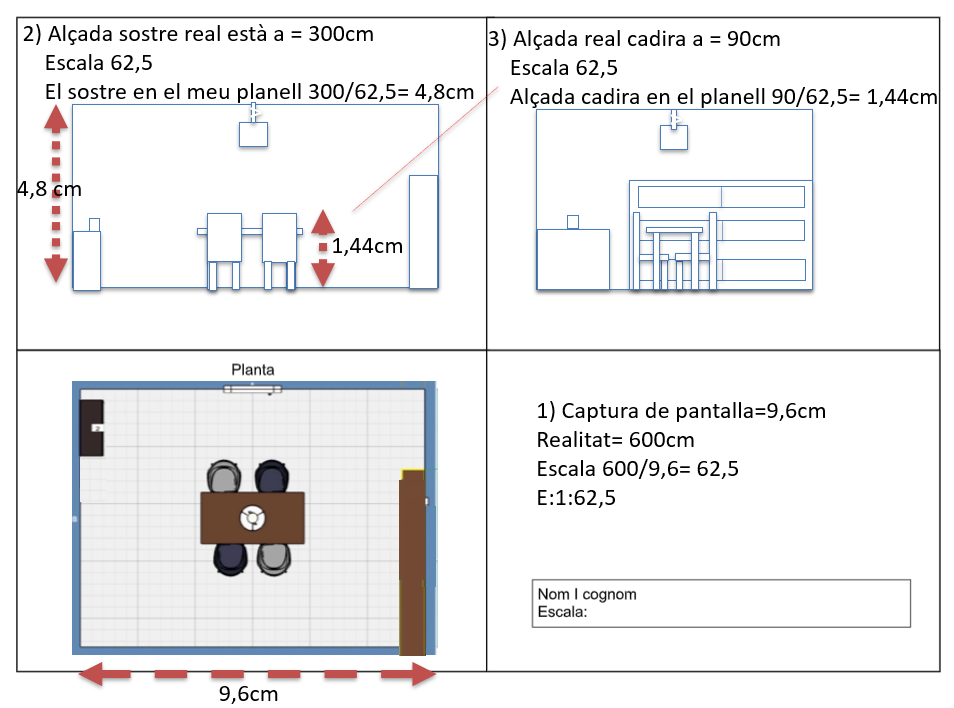

Fareu l'alçat i el perfil relacionades amb la planta que heu enganxat en la 2a diapositiva

Mostra d'exemple

Enllaç a la Presentació UT5(plantilla)



A3 Gestió de documents: Lliurament de la plantilla amb tots els planells

Publicareu individualment correctament etiquetat (ESO1_alsina_perez_UT5) en format de PDF a la tasca de

la UT5 del GV abans del 16 de maig a les 23h59'. Afegireu una gràfica amb el % de participació de cadascun

A4 Disseny 3D. Thinkercad

Entreu en l'enllaç del Thikercad de la vostra classe.

Barceloneta

Finestrelles

Montjuic

I escriviu els vostres noms separats per un _

Dibuixareu aproximadament l'apartament que heu dissenyat en l'A1 i A2

Exemple
