ACTIVITATS D'INFORMÀTICA 2n ESO Professora: Maria Bañeres |
PRÀCTICA 4. Construcció de taules i gràfics
Ara
que ja coneixem el funcionament bàsic de l'OpenOffice CALC i de la creació de
taules i càlculs anem a posar-ho en pràctica.
Per a fer-ho crearem una taula amb les dades de població i extensió de les províncies catalanes, en calcularem la densitat de població i el percentatge de cada província respecte el total de Catalunya i farem més entenedores les dades amb la creació d'uns gràfics.

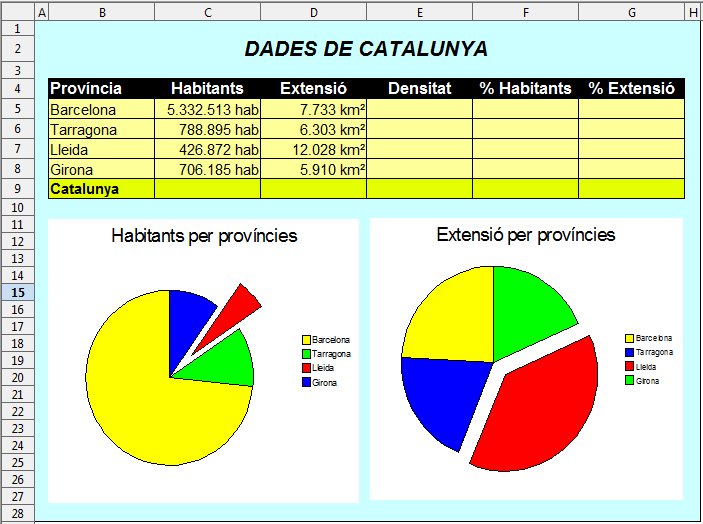

El resultat podria ser similar al següent:
Desenvolupament
de la pràctica
Elaboració de la taula
Creeu
un full nou i guardeu-lo a l'escriptori amb el nom de Catalunya.
Modifiqueu
la mida de les columnes A i H.
Entreu el títol de la taula a la cel·la A2. Seleccioneu el rang A2:G2 i fusioneu les cel·les amb la tecla de la barra d'eines. Centreu el títol i canvieu el tamany de la lletra.
Entreu els encapçalaments en el rang B4:G4 i els rètols de les províncies a la columna B i les dades d'habitants i extensió a les columnes C i D respectivament.
Seleccioneu la columna C i accediu a Format | Cel·les | Número i marqueu el separador de milers i afegiu a la vora del format de número "hab" (escrit entre cometes). Premeu d'acord.
Feu el mateix amb la columna D i afegiu a la vora del format de número "km²" (escrit entre cometes).Per fer el superíndex de m² ho podeu fer mitjançant la tecla ALT + 253 (al teclat numèric).
Seleccioneu el rang B4:G9. Accediu al format ràpid de les vores de la taula a la barra d'eines i requadreu totes les dades.
Desactiveu la quadrícula del full fent Eines | Opcions | OpenOffice CALC | Visualitza | Desactivar Línies de graella.
NOTA: No modifiqueu encara els colors i el tipus de lletra, ho farem al final per a fer-ne la presentació.
Càlculs
que hem de fer
Calculeu els totals d'habitants i extensió de Catalunya utilitzant la tecla de suma total de la barra d'eines.
Escriviu la fórmula per al càlcul de la densitat de població a la cel·la E5. Modifiqueu els números d'aquesta columna fent que aparegui "hab/km²".
Escriviu la fórmula per a calcular el % d'habitants de cada província respecte el total de Catalunya a la cel·la F5. Modifiqueu els números d'aquesta columna fent que aparegui "%"
Escriviu la fórmula per a calcular el % d'extensió de cada província respecte el total de Catalunya a la cel·la G5. Modifiqueu els números d'aquesta columna fent que aparegui "%"
Copieu les fórmules a la resta de cel·les del rang E5:G8.
PROBLEMA: Acabeu de veure que se us creen un seguit d'errors de càlcul. Això és perquè els percentatges han de ser sempre pel total de Catalunya i en canvi al copiar les fórmules va canviant, per tant heu de fixar la ce·la. Per fer-ho teniu la tecla $ que pot fixar columnes (si l'escriviu davant de la lletra, per exemple: $A), files (si escriviu $ davant del número de fila, exemple A$5) o totes dues coses (exemple: $A$5 per fixar la cel·la A5).
Feu les correccions de les fórmules de les cel·les F5 i G5 i torneu-les a copiar.
Per construir els gràfics circulars:
Seleccioneu
el rang B5:C8 i accediu a Insereix | Diagrama, o bé feu clic al botó
d'assistent dels gràfics
de la
barra d'eines.
En la primera finestra que surt, assegureu-vos que estigui seleccionada l'opció La primera columna com a etiqueta. Premeu Següent.
En
la segona finestra, trieu el diagrama circular de Sectors. Activeu, també, l'opció Mostra els
elements de text en la visualització prèvia. Fixeu-vos que primer era
de columnes passa a ser circular.
En
la tercera finestra, no heu de triar res.
En la quarta finestra, entreu el títol del diagrama Habitants per províncies. Premeu Crea.
Col·loqueu el gràfic al lloc corresponent.
Per canviar la llegenda:
Feu doble clic sobre el gràfic fins que quedi un requadre gris i amb el botó dret del ratolí accediu a Llegenda.
A
la pestanya de Contorns, seleccioneu Estil Invisible.
Premeu D'acord.
Per canviar els colors dels sectors:
Feu doble clic sobre el gràfic fins que quedi un requadre gris i torneu a fer doble clic sobre el sector que vulgueu canviar de color.
A la pestanya d'Àrea trieu el color que vulgueu.
Feu el mateix amb la resta de sectors.
Per separar el sector de Lleida de la resta:
Feu doble clic sobre el gràfic fins que quedi un requadre gris i torneu a fer doble clic sobre el sector de Lleida.
Premeu el ratolí i desplaceu-lo fora del cercle.
Per fer el gràfic de l'extensió per
províncies:
Seleccioneu
el rang B5:B8 i el rang
D5:D8. Per fer-ho heu de prémer tota l'estona la tecla ctrl.
Accediu a Insereix | Diagrama i procediu igual que amb el gràfic anterior.
Presentació
de la pràctica
Obriu el vostre compte de correu fent clic a www.gmail.com.
Creeu un mail, adjunteu-hi l'arxiu del full de càlcul i envieu-lo al/a la professor/a.
Recordeu que per tal que us en quedi una còpia per a poder fer el dossier trimestral cal que utilitzeu l'opció Afegeix un camp Cc i us la envieu també a vosaltres mateixos (això ho haureu de fer amb totes les activitats).
A l'assumpte cal que hi consti Activitat Catalunya, expliqueu el que vulgueu a l'espai reservat per escriure i adjunteu-hi la vostra activitat.
Recordeu que el vostre arxiu CALC estarà guardat a l'Escriptori.
