Pràctiques: Xarxa d'àrea local (Conceptes bàsics)



Pràctica 1. Tipus de xarxa

Identifiqueu quin tipus de xarxa hi ha al nostre centre.

Sol.lució a la pràctica 1



Pràctica 2. Configuració de la xarxa(I)

Identifiqueu el nom de la màquina i al grup de treball que pertany.

Sol.lució a la pràctica 2



Pràctica 3. Configuració de la xarxa(II)

Identifiqueu l'adaptador de xarxa que té la màquina, el protocol que utilitza, si té client de Microsoft o de Novell i si té algun servei activat.

Sol.lució a la pràctica 3



Pràctica 4. Configuració de la xarxa(III): TCP/IP

Comproveu amb la comanda WINIPCFG, la informació de l'adaptador de xarxa: adreça IP, màscara de subxarxa, passarel.la, etc. Apunteu tota la informació que surt en un paper.

Ara anem a configurar un adaptador de xarxa, amb la seva adreça IP, màscara, etc. Per això, heu de fer els següents passos:

  1. Treieu l'adaptador de xarxa de la vostra màquina i reiniceu la màquina.
  2. Aneu a la pantalla de les propietats de Xarxa (Red) i afegiu l'adaptador de xarxa que tenia la màquina (ajudeu-vos de la informació que teniu en paper).
  3. Afegiu el protocol TPC/IP per a l'adaptador que heu afegit.
  4. Configurar el protocol TCP/IP amb les dades correctes (ajudeu-vos de la informació que teniu en paper). Les dades que heu de configurar són: adreça IP, màscara de subxarxa, les DNS i la passarel.la (si s'escau).
  5. Reinicieu la màquina i comproveu que ha agafat la configuració correcta, tant utilitzant la comanda, com fent una navegació per Veïnatge de la xarxa (Entorno de red) per comprovar que veieu la resta de màquines de la classe.

Sol.lució a la pràctica 4



Pràctica 5. Comprovació del TCP/IP amb la comanda PING

Envieu un PING des d’una estació a qualsevol de les que hi ha configurada (utilitzant l'adreça IP). Què retorna la comanda PING?

Envieu un PING, a una adreça IP que no existeixi. Què retorna?

Envieu un PING des d’una estació a qualsevol de les que hi ha configurada (utilitzant el nom de la màquina). Què retorna la comanda PING?

Investigueu els diferents paràmetres d’aquest programa escrivint directament l'ordre PING.

Sol.lució a la pràctica 5

Sol.lució Pràctiques (Xarxa d'Àrea Local (Conceptes bàsics))



Sol.lució pràctica 1. Tipus de xarxa

Al nostre centre tenim el tipus de xarxa CENTRALITZADA (amb Windows NT).

Recordem que ...

Una xarxa centralitzada o d’arquitectura client/servidor és aquella on els recursos que es comparteixen i els serveis que s’ofereixen són configurats i gestionats per un administrador de forma global.

Tenim usuaris/àries que poden accedir a un ordinador qualsevol per utilitzar els recursos i els severis de la xarxa. Els recursos i serveis els ofereix el servidor (on s'executa Windows NT). I els ordinadors que utilitzen els recursos i serveis de la xarxa, s'anomenen client.

Nota:

En aquest tipus de xarxa, ordinador i usuari/ària són diferents.



Sol.lució pràctica 2. Configuració de la xarxa(I)

Per identificar el nom de la màquina i al grup de treball que pertany, hem d'obrir la següent pantalla de Xarxa (Red).



Per accedir a la pantalla anterior, hi ha diverses vies, que són:

Una vegada que ja estem a la pantalla, escollim la pestanya Identificació. En aquesta pestanya es on trobarem la información que necessitem per fer aquest exercici.





Sol.lució pràctica 3. Configuració de la xarxa(II)

Per identificar l'adaptador de xarxa, el protocol, el client i si té algun servei activat o no, hem d'obrir la  pantalla de Xarxa (Red), tal i com hem vist a l'exercici anterior.

Per accedir a la pantalla anterior, hi ha diverses vies, que són:

Una vegada que ja estem a la pantalla, escollim la pestanya Configuració. En aquesta pestanya es on trobarem la información que necessitem per fer aquest exercici.



Sol.lució pràctica 4. Configuració de la xarxa(III): TCP/IP

Per comprovar amb la comanda WINIPCFG, la informació de l'adaptador de xarxa: adreça IP, màscara de subxarxa, passarel.la, etc.; hem de:

  1. Engegar l'ordinador amb Windows 95/98 de l’aula connectat a la xarxa.

  2. Activeu el menú Inici | Executa, i escriure WINIPCFG i fer clic sobre D’acord. Apareixerà un quadre com el de la figura.




  1. Si volem més informació, hem de fer clic sobre el botó Més info>>.



Per configurar un adaptador de xarxa, amb la seva adreça IP, màscara, etc., hem de fer els següents passos:

  1. Treure l'adaptador de xarxa de la vostra màquina i reiniceu la màquina.

Per treure l'adaptador anem a Veïnatge de la xarxa (Entorno de red) i amb el botó dret escollim l'opció Propietats. Llavors, surt la pantalla de Xarxa (Red), marquem l'adaptador de xarxa i fem clic sobre el botó Eliminar (Quitar).

Si s'ha fet bé, ha de desaparèixer tots els elements relacionats amb l'adaptador de xarxa (com els protocols).

  1. Aneu a la pantalla de les propietats de Xarxa (Red) i afegiu l'adaptador de xarxa que tenia la màquina (ajudeu-vos de la informació que teniu en paper).

Per anar a la pantalla de les propietats de Xarxa (Red), anem a Veïnatge de la xarxa (Entorno de red) i amb el botó dret escollim l'opció Propietats.

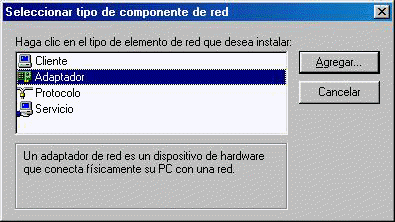

Ja estem a la pantalla, ara fem un clic al botó Afegir (Agregar) i surt una pantalla on hem de seleccionar el tipus de component de xarxa. Al nostre cas seleccionarem l'adaptador i fem Afegir (Agregar).

Hem d'escollir d'una llista el nostre adaptador de xarxa i configurar-lo amb els drivers corresponents.


  1. Afegiu el protocol TPC/IP per a l'adaptador que heu afegit.

Per afegir un protocol, hem d'estar a la pantalla de les propietats de Xarxa (Red). A la on podem seleccionar el tipus de component de xarxa, hem de marcar Protocol i fer Afegir (Agregar).

Hem d'escollir d'una llista de protocols el TPC/IP de Microsoft.

  1. Configurar el protocol TCP/IP amb les dades correctes (ajudeu-vos de la informació que teniu en paper). Les dades que heu de configurar són:

Per configurar les dades del TPC/IP, hem d'anar les següent pestanyes i posar la següent informació:

A la pestanya Adreça IP, hem de configurar l'adreça IP de la màquina i la màscara de subxarxa.

  • adreça IP de la màquina: 192.168.Y.XX, on Y depèn de la família professional o classe que estem configurant i XX és el número de la màquina que configurem.
  • màscara de subxarxa: sempre és 255.255.255.0.

A la pestanya Configuració DNS, hem de configurar les DNS per a què la màquina es pugui connectar a Internet. Per tant, s'ha de marcar l'opció Habilita el DNS (Activar DNS) i posar:

  • el nom de la màquina, el domini i ...
  • les DNS: 213.195.64.129 (DNS primària) i 213.195.79.129 (DNS secundària). Aquestes DNS són les adreces IPs que correspon al nostre servidor ADSL (Ibercom).

A la pestanya Passarel.la (Puerta de enlace), hem de configurar l'adreça IP que té la nostra passarel.la, és a dir, l'adreça que té el router (en cas de no tenir proxy). Al nostre cas és 192.168.0.1.

  1. Reinicieu la màquina i comproveu que ha agafat la configuració correcta. Per fer aquesta comprovació, heu d'utilitzar la comanda WINIPCFG i comprovar que la informació que dona és la que teniu apuntada. I a més, heu d'anar a Veïnatge de la xarxa (Entorno de red) i comprovar que veieu la resta de màquines.



Sol.lució pràctica 5. Comprovació del TCP/IP amb la comanda PING

Per fer un PING hem d'anar al menú Inici | Programes | Indicador d’ordres MS-DOS. Una vegada sou al sistema operatiu heu d’enviar un PING d’una estació a una altra.

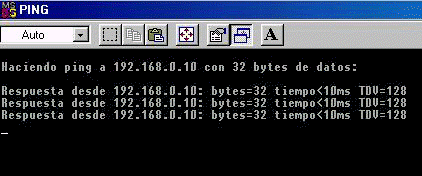

Si enviem un PING des d’una estació a qualsevol de les que hi ha configurada (utilitzant l'adreça IP), retorna la següent informació:

      PING 192.168.0.10


Recordeu que...

Ping és una utilitat que envia i rep paquets amb protocol TCP/IP.

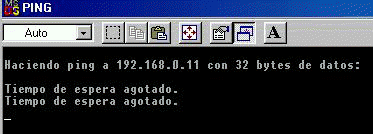

Si enviem un PING, a una adreça IP que no existeixi, retorna la següent informació:

   PING 192.168.0.11



També podem fer PING E-11. Si la màquina E-11 està a la xarxa connectada, retorna la mateixa informació que hem vist quan hem fet un PING 192.168.0.10.

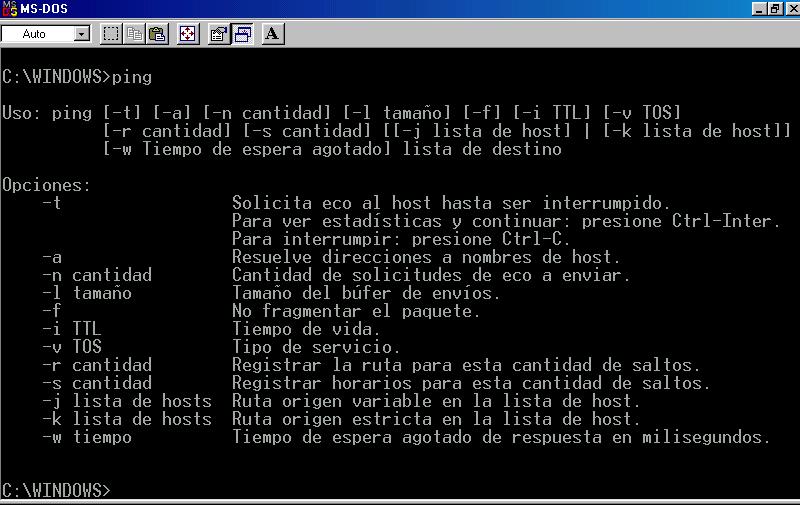

Si fem des de la finestra de MS-DOS, PING (sense paràmetres); apareix els diferents paràmetres d’aquesta comanda.
