La construcción de la placa es sencilla y fácil de hacer. Sólo hace falta disponer del circuito impreso y los pocos componentes que requiere.

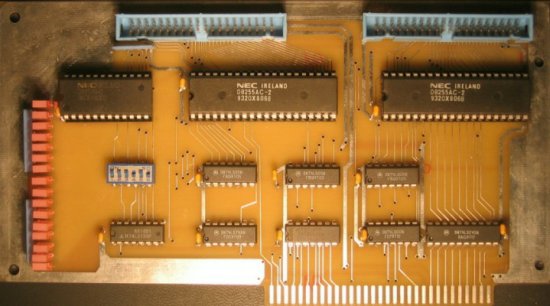

La placa es esta (pulsa en la imagen para ampliarla):

Los componentes necesarios son:

• La placa (difícil conseguirla)
• 2 conectores de 40 pins macho para circuito impreso (tipo IDE)
• 1 array resistivo de 5x1 de 10.000W
• 2 arrays resistivos de 8x1 de 330W
• 6 zócalos de 14 pins de pin redondo
• 1 zócalo de 16 pins de pin redondo
• 1 zócalo de 20 pins de pin redondo
• 1 zócalo de 24 pins de pin redondo
• 2 zócalos de 40 pins de pin redondo
• 16 leds (por motivos de espacio preferiblemente rectangulares)
• 1 microrruptor de 6 posiciones
• 11 condensadores de 10nF (103)
• 1 integrado 8253 (a ser posible el 8253C)
• 2 integrados 8255A (o en su defecto el 8255AC pero nunca el 8255 sin más)
• 3 integrados 74LS05
• 1 integrado 74LS139
• 1 integrado 74LS74
• 1 integrado 74 LS30
• 1 integrado 74LS00
• 1 integrado 74LS245

Si has de comprar los componentes, se recomienda buscar inicialmente los 8255A o 8255AC (que son caros y difíciles de encontrar) y los arrays resistivos. El resto de componentes son típicos en cualquier tienda de electrónica. También se recomienda llevar la foto de la placa, ya que te ayudará a que entiendan fácilmente lo que necesitas (el microruptor, los conectores, ...).

Montando la placa:

Al hacer la placa, por un defecto de diseño, hay que realizar un puente entre los pines 5 y 11 del 74LS74 (en el zócalo a ser posible).

Lo primero que deberías hacer es montar los zócalos de los integrados. La técnica buena consiste en apretar bien el zócalo (apoyándolo contra la mesa) y soldar los pines cruzados (por ejemplo pin 1 y pin 8 para los zócalos de 14 pins). De esta forma si al girar la placa ves que no ha quedado bien apoyado sólo has de calentar una de las patas para meterlo del todo. Comienza con los zócalos pequeños para perderle el miedo. Una vez estén todos, ya puedes pasar a soldar todos los pines de cada zócalo.

Monta posteriormente los conectores usando la misma técnica de la soldadura cruzada.

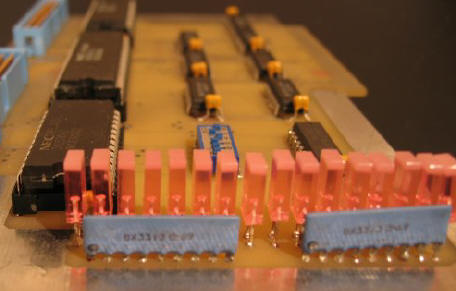

Monta los condensadores y también los arrays. El común de los arrays son para el de 5x1 el pin izquierdo (según la foto de arriba) y ... sí sobra una pata, córtala o será imposible ponerlo. Para los otros dos arrays el común está en la parte más cercana a los conectores (tres imágenes lo dicen todo).
Ya puedes poner el microruptor y los microruptores en la posición que indica la foto. Acaba poniendo los leds. Si quieres que queden a una cierta altura y no pegados al circuito impreso pon algún objeto entre las patas (un palillo de dientes). La posición de los leds es tal como indica la foto.
Como el proceso ha sido rápido ya puedes colocar (con cuidado de no romper las patas) los integrados. Empieza con los pequeños y acaba por poner los grandes. Una buena técnica para enderezar las patas (los venden sin que hagan 90º por cuestión de empaquetado) es apoyarlos contra una mesa y hacer un poco de fuerza para darle esa inclinación que les falta (caso que te pases usa el canto de la mesa para enderezarlas).	Izquierda (antes) derecha (después) Con el reflejo se ve claramente que el integrado de la izquierda no tiene un ángulo de 90º en sus patas.   Hay que apoyar las patas contra una superficie dura y hacer un poco de fuerza para enderezar las patas. Todas las patas han de quedar dobladas en la misma forma, de donde es mejor apoyar el dedo en todo el integrado o cogerlo por los dos extremos .
