| EXERCICIS
DE PROGRAMACIÓ AMB EL ZELIO |
|
| Per
Jordi Jordan |
| |
|
| Recull
d'esquemes d'automatismes cablejats. |
 |
| El
primer que farem serà crear el programa de control
(lògica programada) per cada un dels circuits del recull
anterior. |
|
 |

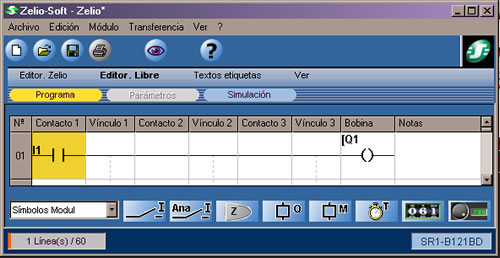

Arrancada
d'un Motor Trifàsic mitjançant un Interruptor
ON/OFF. |
| |
Lògica
Cablejada
|
Lògica
Programada |
| SA1-
Interruptor. |
I1 |
| KM1-
Contactor. |
Q1 |
| M1-
Motor. |
|
|
 |

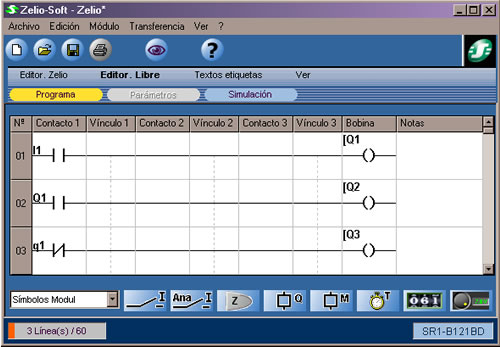

Arrancada
d'un Motor Trifàsic mitjançant un Interruptor
ON/OFF i senyalització òptica d'Aturada/Marxa |
| |
Lògica
Cablejada
|
Lògica
Programada |
| SA1-
Interruptor. |
I1 |
| KM1-
Contactor. |
Q1 |
HL1-
Làmpada Motor en marxa.
|
Q2 |
| HL2-
Làmpada Motor aturat |
Q3 |
| M1-
Motor. |
|
|
 |

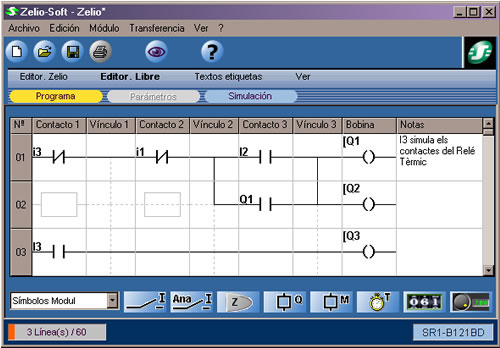

Arrancada
d'un Motor Trifàsic mitjançant polsadors Paro/marxa,
protecció per Relé Tèrmic i Senyalització
Òptica de Marxa i d'actuació de Relé
Tèrmic. |
| |
Lògica
Cablejada
|
Lògica
Programada |
| SB1-
Polsador d'aturada. |
I1 |
| SB2-
Polsador de marxa. |
I2 |
| |
I3
Entrada Relé Tèrmic |
| KM1-
Contactor. |
Q1 |
HL1-
Làmpada Motor en marxa.
|
Q2 |
| HL2-
Làmpada Relé Tèrmic. |
Q3 |
| M1-
Motor. |
|
|
 |

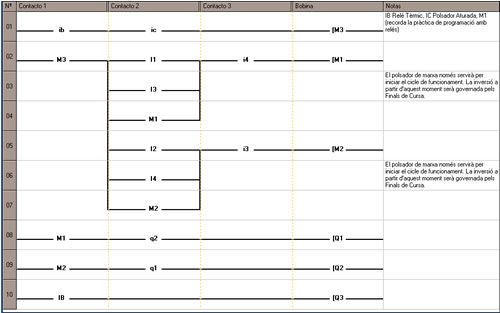

Arrancada
d'un Motor Trifàsic mitjançant polsadors Paro/marxa.
Inversió de gir per polsadors i finals de cursa sense
passar pel paro. Protecció per Relé Tèrmic
i Senyalització Òptica de Marxa en tots dos
sentits i d'actuació de Relé Tèrmic. |
| |
Lògica
Cablejada
|
Lògica
Programada |
| |
IB
Entrada Relé Tèrmic |
| SB1-
Polsador d'aturada. |
IC |
| SB2-
Polsador de marxa Esq. |
I1 |
| SB3-
Polsador de marxa Dreta. |
I2 |
| SB4-
Final de Cursa Esq. |
I3 |
| SB5-
Final de Cursa Dreta. |
I4 |
| KM1-
Contactor. |
Q1 |
| KM2-
Contactor. |
Q2 |
| HL1-
Làmpada Motor en marxa Esq. |
Led
autòmat Q1 |
HL2-
Làmpada Motor en marxa Dreta.
|
Led
autòmat Q2 |
| HL3-
Làmpada Relé Tèrmic. |
Q3 |
| M1-
Motor. |
|
Donat
que només podem programar 3 contactes per línia,
farem servir Relés per tal de suplir aquest inconvenient. |
| Les
següents practiques han estat elaborades per
en Pere Piñol Tarragona membre
de l’equip de formadors que estan impartint el Curs
per a l’ús didàctic de l’equip d’entrenador
autòmat programable BTT01 i les sondes BTT02
programat per la Direcció General d’Ordenació
i Innovació Educativa del Departament d’Ensenyament
de la Generalitat de Catalunya. |
|
|
|

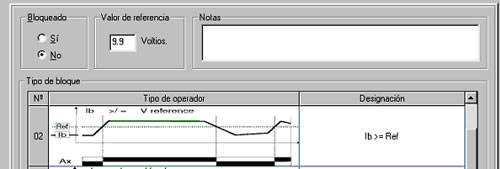

Connexió
d’una sortida digital a partir de l’estat d’una
entrada analògica.
Pràctica
elaborada per en:
Pere
Piñol Tarragona
|
| Accionament
simple mitjançant polsadors.
-
Entrades: Ib
- Sortides:
Q1 per canvi d’estat.
|
| |
|

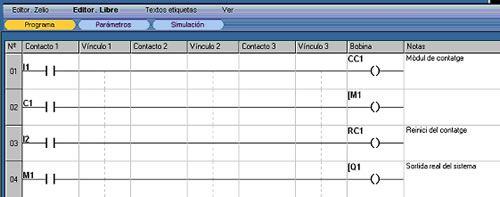

| Connexió
de la sortida Q1 al cap de 5 activacions de l’entrada
I1. |
 |

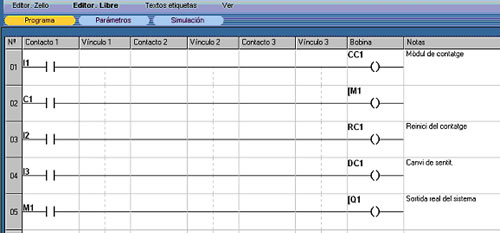

| Control
mitjançant canvi de sentit |
 |
|
Programació
de dos comptadors.
Pràctica
elaborada per en:
Pere
Piñol Tarragona
|
| Accionament
simple mitjançant polsadors.
- Entrades:
I1, I2 i I3
- Comptador:
C1
- Marca:
M1
- Sortides:
Q1 per canvi d’estat
Exemple:
Empaquetadora de caixes (5 unitats per caixa)... |
|
|
Connexió
d’una sortida digital a partir de l’estat d’una
entrada analògica.
Pràctica
elaborada per en:
Pere
Piñol Tarragona
|

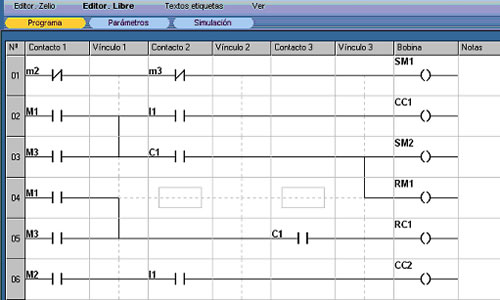

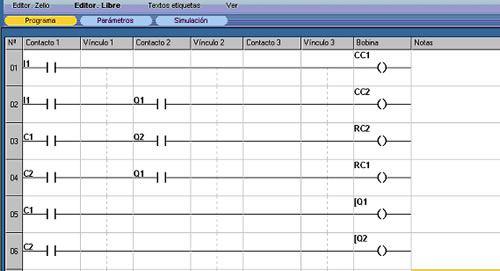

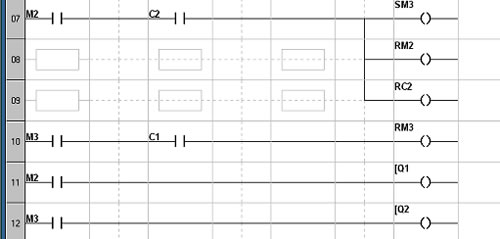

| A
partir d’un únic polsador, activar i desactivar
dues sortides cada 5 impulsos intercalades entre sí.
Accionament simple mitjançant polsadors.
-
Entrades: I1
-
Comptadors: C1 i C2
-
Sortides: Q1 i Q2 per canvi d’estat
|
| |
|
| El
següent document ha
estat elaborat per en Pere Piñol
Tarragona membre de l’equip de formadors que
estan impartint el Curs per a l’ús didàctic
de l’equip d’entrenador autòmat programable
BTT01 i les sondes BTT02 programat per la Direcció
General d’Ordenació i Innovació Educativa
del Departament d’Ensenyament de la Generalitat de Catalunya. |
PRACTIQUES
COMPLERTES
pdf (510KB)
|
| |
|
