Pràctica B149. Creació d'un gràfic circular

Abans de fer la pràctica, cal executar el fitxer B149.exe.
Aquest fitxer us permet crear, al vostre ordinador, una carpeta anomenada tic\blocb, amb els fitxers necessaris per al desenvolupament de la pràctica.


En aquesta pràctica treballareu els continguts següents:

  • Obrir un full de càlcul existent.
  • Crear un gràfic circular.

En , els gràfics es fan a partir del menú Insertar | Diagrama... , el qual us presenta la possibilitat que el gràfic quedi incorporat al mateix full o, si voleu, es pot col·locar en un full nou. També podeu fer servir la icona Insertar diagrama que trobareu a la barra d'eines, a la part superior de la pantalla.


Desenvolupament de la pràctica

  1. Executeu el programa
  2. Obriu el full de càlcul calc149.ods que trobareu a la carpeta tic\blocb:
    • Accediu al menú Archivo | Abrir... o (Ctrl+A).
  3. Seleccioneu el rang A3:A10. Premeu la tecla Ctrl, i sense deixar de prémer-la seleccioneu el rang D3:D10. Amb aquesta acció teniu seleccionats dos rangs no contigus del full.
  4. Accediu al menú Insertar | Diagrama...

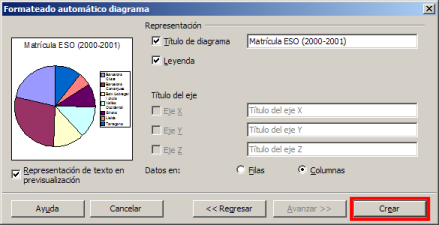

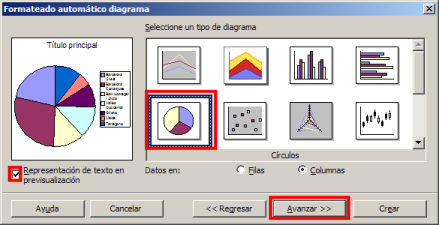

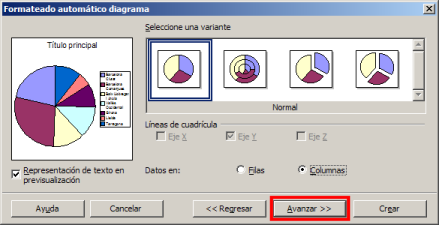

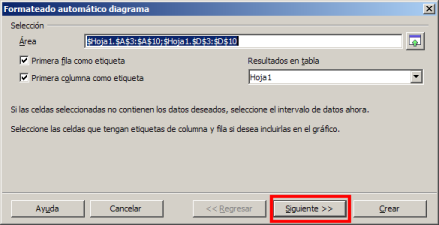

  5. Us apareixerà l'assistent de gràfics (Formateado automático diagrama) que us guiarà en la seva elaboració. Seguiu les indicacions de les figures següents:





  1. Si heu seguit els procediments abans esmentats, us pareixerà un gràfic com el de la figura següent.


  1. Col·loqueu-lo, aproximadament, sobre les cel·les del rang G1:J21. Per fer-ho, l'heu d'arrossegar prement el botó esquerre del ratolí i modificar-ne les mides, estirant els petits quadrats negres que surten a les vores del requadre del gràfic.
  2. És clar que el gràfic que ha sortit encara es pot millorar. Sempre que vulgueu fer modificacions d'un gràfic, s'ha de veure amb la seva vora seleccionada de color gris. Si no és així, haureu de fer un doble clic sobre el gràfic. Comproveu-ho:
    • Seleccioneu una cel·la qualsevol de full. El gràfic ja no està seleccionat.
    • Cliqueu un sol cop sobre el gràfic. Aquest està seleccionat però no mostra la seva vora gris. No hi podeu fer canvis importants.
    • Feu un doble clic sobre el gràfic. Ha quedat seleccionat amb la vora grisa. D'aquesta manera podeu fer les modificacions pertinents.
  3. Si el gràfic està seleccionat amb la vora grisa visible (doble clic) i moveu el cursor lentament amb el ratolí sobre les diferents parts del gràfic, veureu com van sortint, en finestretes de fons groc, els noms d'aquestes parts: Título principal (és el títol), Superficie del diagrama (és el fons de la finestra gràfica) i Leyenda (en aquest cas, és la zona on hi ha els noms de les delegacions territorials). Cadascuna d'aquestes parts és independent i pot ser modificada fent servir uns menús que surten en prémer el botó dret del ratolí, havent seleccionat una d'aquestes zones. A continuació veureu els canvis que, en aquest cas, podeu fer:


Per canviar la mida del títol:

  1. Seleccioneu el Título principal situant la fletxa del cursor a sobre i premeu el botó esquerre del ratolí. Veureu que el títol ha quedat seleccionat.
  2. Sense moure el cursor, premeu el botó dret del ratolí, apareixerà el menú de context. Escolliu l'opció Propiedades del objeto...
    • D'aquesta finestra nova que surt, podeu triar les diferents característiques del títol. En aquest cas, feu clic a la pestanya Caracteres. Escolliu la mida 12 i l'estil Negrita. Tot seguit premeu el botó Aceptar.

Per canviar la posició i la mida de la llegenda:

  1. Seleccioneu de la mateixa manera la llegenda. Amb el botó dret del ratolí accediu a Propiedades del objeto...
    • De la finestra nova trieu:
      • Caracteres | Tamaño 8
      • Posición | Abajo
      • Bordes | Estilo | Invisible.
    • Tot seguit premeu el botó Aceptar.

Per incloure i modificar el format de les dades percentuals:

  1. Feu clic a sobre del gràfic circular, o molt a prop d'ell, de manera que quedi seleccionat tot, no una part.
  2. Accediu al menú Insertar i trieu l'opció Etiqueta de datos... De la finestra que ha sortit trieu Indicar valor | en porciento.
  3. Seleccionat cadascuna de les parts del diagrama, podeu accedir a canviar la mida de l'etiqueta i el color del troç. Com és habitual, una vegada seleccionada la part del diagrama, haureu d'accedir amb el botó dret del ratolí a Propiedades del objeto i de les fitxes Caracteres i Área fer les modificacions que creieu oportunes. Premeu Aceptar.

Per canviar el color del fons:

  1. Feu clic amb el botó dret del ratolí a l'interior de la finestra gràfica i trieu l'opció Superficie del diagrama... De la fitxa Área trieu un color. Premeu Aceptar.

Per fer una vora:

  1. Feu clic amb el botó dret del ratolí a l'interior de la finestra gràfica i trieu l'opció Superficie del diagrama... De la fitxa Bordes trieu un estil i un color. Premeu Aceptar.
