Podeu establir les relacions de càrrega, massa i
velocitat que us semblin més adients, però l'objectiu d'aquest
exercici és fer una observació qualitativa del desviament
que sofreixen les diferents radiacions.

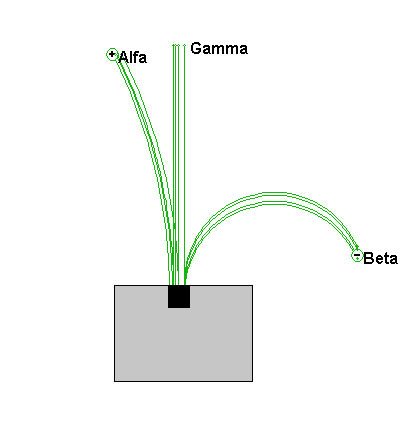

Per fer la simulació que teniu representada a la
figura de dalt, no s'ha respectat la relació entre la massa del
nucli d'heli i la massa de l'electró que hauria de ser de 7.360
i ha estat de 20. A més, s'ha posat una velocitat de sortida de
tan sols 2 m/s.
- Dibuixeu quatre cercles per representar els electrons (radiació
beta). Seleccioneu tots els cercles i poseu-los càrrega negativa
i una velocitat vertical Vy adequada (a la simulació s'ha
utilitzat 2 m/s).
- Seleccioneu un dels cercles i poseu-hi 0,1 m de radi.

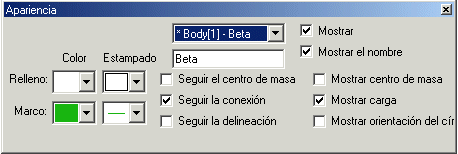

- Obriu Ventanas | Apariencia, activeu les opcions que es mostren
a la finestra de la figura i canvieu el nom per Beta.
En fer el Relleno de color blanc, només es veurà
el contorn del cercle i al mig sortirà el signe negatiu
de la càrrega.

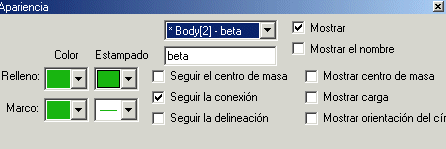

El radi dels altres cercles ha de ser molt
petit, poseu 0,02 m i a la finestra d'aparença només s'ha
d'activar Mostrar | Seguir la conexión:
Per les partícules alfa feu el mateix,
però poseu una càrrega positiva doble. Feu el radi d'una
de les partícules de 0,1 m i activeu: Mostar el nombre, Seguir
la conexión , Mostrar carga i poseu el Relleno en blanc.
Feu el radi dels altres cercles de 0,02 m i activeu només Seguir
la conexión.
Feu el mateix per representar la radiació
gamma, però recordeu que no heu de posar càrrega als cercles.

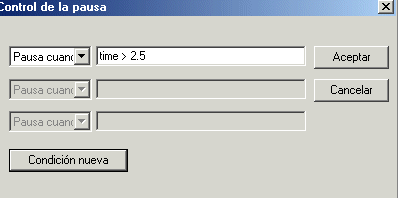

Dins del menú Mundo podeu aplicar
un control de pausa que aturarà la simulació en un instant
determinat. Per fer-ho, activeu Mundo|Control de pausa|Condición
nueva i escriviu el temps que estimeu convenient.
Deseu la simulació
amb el nom Identificadorm4e2.ip.
|
