  Per tal de consolidar els coneixements adquirits durant el present mòdul, heu de fer els exercicis 1, 2 i 3. L'exercici 4 és optatiu.

Exercici 1

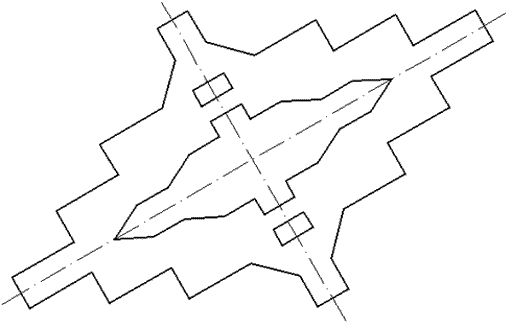

En un document de característiques habituals (420 x 297), dibuixeu una figura com la següent:




Figura 1


Feu el següent:

  • Configureu i activeu la Resolución i Rejilla:

    Resolución: Distancia de resolución X (20), Distancia de resolución Y (10),
    Ángulo     (30)

    Rejilla: Intervalo X de la rejilla (20), Intervalo Y de la rejilla (10).

  • Treballeu amb l'ordre de dibuix Línea amb clic directe, i utilitzeu les ajudes anteriorment esmentades.
  • No heu de dibuixar els eixos de simetria.

Deseu el document amb el nom següent, dins de la carpeta Exercicis:

identificador de la Xtec_m1_ex01.dwg

(Exemple: joanpuig_m1_ex01.dwg)

Recordeu que heu de comprimir el document amb el WinZip i enviar-lo al vostre tutor/a.

  Exercici 2

  En un document de característiques habituals (420 x 297), dibuixeu una figura com la següent:




Figura 2


Per fer-la, feu el següent:

  • Dibuixeu un rectangle, en realitat un quadrat, que tingui la seva primera cantonada a la coordenada absoluta 120,80 i la segona a 240,200.
  • Treballeu amb l'ordre de dibuix Línea, tot ajudant-vos de les referències a objectes fin, med i int.

Deseu el document amb el nom següent dins de la carpeta Exercicis:

identificador de la Xtec_m1_ex02.dwg

(Exemple: joanpuig_m1_ex02.dwg)

Recordeu que heu de comprimir el document amb el WinZip i enviar-lo al vostre tutor/a.

  Exercici 3

  En un document de característiques habituals (420 x 297), dibuixeu una figura com la següent:

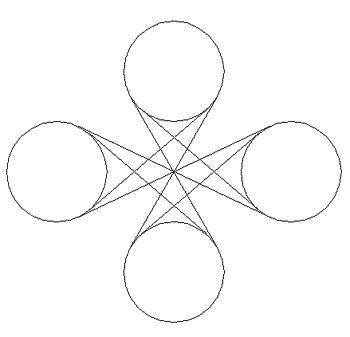

Figura 3


Feu el següent:

  • Dibuixeu quatre cercles de 30 unitats de dibuix de radi, amb centre a les coordenades: 120,120 ; 190,180 ; 260,120; 190,60
  • Treballeu amb l'ordre de dibuix Línea, tot ajudant-vos de la referència a objectes tan.

Deseu el document amb el nom següent, dins de la carpeta Exercicis:

identificador de la Xtec_m1_ex03.dwg

(Exemple: joanpuig_m1_ex03.dwg)

Recordeu que heu de comprimir el document amb el WinZip i enviar-lo al vostre tutor/a.

  Exercici 4 (optatiu)

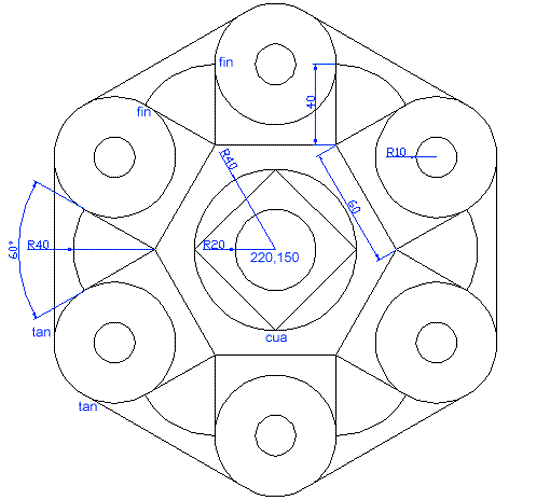

  En un document de característiques habituals (420 x 297), dibuixeu una figura com la següent:



Figura 4



Feu el següent:

  • Dibuixeu amb un cercle de radi 20 unitats de dibuix amb centre a la coordenada absoluta 200,150.

A partir d'aquí, completeu la figura, tot tenint en compte les cotes donades i les referències a objectes fin, tan, cen, cua, int, etc.

Per completar ràpidament i correctament l'exercici, tingueu presents els punts següents:

  • Feu la figura de dins cap a fora, tot preveient què us convé dibuixar en primer lloc per estalviar feina ens passos següents.
  • Quan introduïu coordenades a la barra de comandaments, recordeu que podeu fer-ho de tres maneres: coordenades absolutes, coordenades relatives i coordenades polars.
  • Recordeu també que el programa ens ofereix eines que ens ajuden a estalviar temps a l'hora de dibuixar; per exemple, un hexàgon pot fer-se amb sis línies o bé amb un únic polígon.
  • Per últim, a l'hora de dibuixar, penseu sempre a fer servir el mètode més adequat a les necessitats que planteja el dibuix.

Un cop finalitzat l'exercici, deseu-lo a la carpeta Exercicis amb el nom següent:

identificador de la Xtec_m1_ex04.dwg

(Exemple: joanpuig_m1_ex04.dwg)

Si heu fet l'exercici, envieu-lo al vostre tutor/a, comprimit el document amb el WinZip.
