Mòdul 3
Dibuix tècnic amb l'AutoCAD
  Exercicis





Es proposen cinc exercicis, dos sobre les ordres explicades en el tema i tres sobre isometries. N'heu de fer un, a escollir entre els exercicis 1 i 2 i dos, a escollir entre els exercicis 3,4 i 5.

En total heu de fer tres exercicis obligatoris que enviareu al vostre tutor/a.

Exercici 1: ordres d'edició


En aquest exercici es tracta de dibuixar un sector d'un local en el qual s'introduiran una sèrie de taules amb cadires a fi d'exercitar l'ordre Matriz.

El dibuix de la planta del local servirà per posar en pràctica les ordres: Equidistància, Recorta, Parte, etc.

D'altra banda, es practicarà amb els ombrejats, per definir el paviment.

Per acabar, s'introduirà el text descriptiu de les taules, definint estils diversos.

  Dibuix del local:
  • Creació de les capes següents:
    • Murs: color magenta
    • Taules: color blau
    • Paviment: color blanc o negre (segons el fons de pantalla)
    • Text: color blau
    • Auxiliar: color blanc o negre; traços
  • Dibuix de les dues línies principals de la capa murs.
  • Dibuix en la capa Auxiliar d'una paral·lela a la línia de 75º, a una distància de 4,34 unitats, amb la qual es determina el punt A. L'escala del tipus de línia és 0,05 unitats.

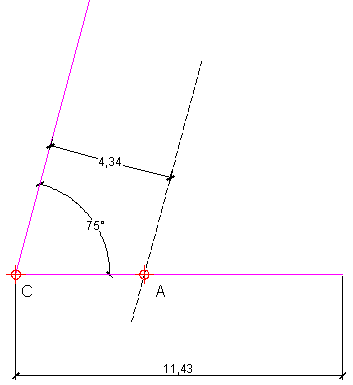

Figura 1. Línies inicials

  • Dibuixar un cercle de radi 4,34 unitats, amb centre en el punt B (intersecció d'una línia que surt del punt A, amb un angle de 165º respecte a l'origen).
  • Retallar el tros de cercle entre els punts A i D.
  • Comprovar que el cercle restant té 270º (ordre: Listar).
  • Dibuix d'un arc en capa Auxiliar, amb centre en el punt B, de radi 4,34 entre A i D.

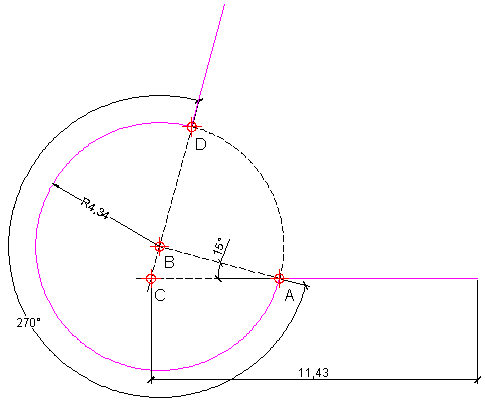

Figura 2. Dibuix d'un arc de radi 4,34 i angle inclòs: 270º


  • Dibuix del contorn exterior dels murs, a 0,60 unitats cap a l'exterior (ordre: Equidistancia).
  • Dibuix de la primera taula rodona d'1,25 unitats de diàmetre, i sis cadires al voltant (ordre: Matriz Polar). Les cadires fan 0,40 x 0,40 unitats.
  • El centre de la primera taula es troba en la intersecció de la línia BD de la figura 2, amb un arc de radi 2,63, concèntric amb els murs circulars.
  • Repetir la primera taula amb Matriz Polar, 6 vegades, Grados cubiertos: 270º. El centre de la matriu és el dels murs circulars.

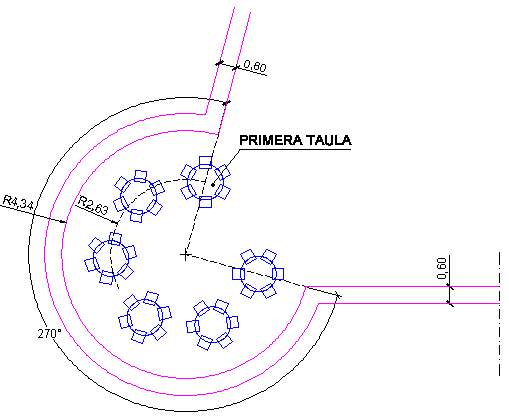

Figura 3. Dibuix del mur exterior i les taules amb les cadires

  • Activeu la capa Paviment.
  • Dibuixeu dos cercles de color verd, concèntrics amb els murs circulars, de radi 0,66 i 3,74 unitats respectivament.
  • Dibuixeu una línia entre els punts 1 i 2.
  • Matriz Polar, d'aquesta línia 15 vegades, Grados cubiertos: 360º. El centre de la matriu és el centre dels murs circulars.
  • Ombregeu el paviment, per punt interior, entre els cercles verds. Els paràmetres de l'ombrejat són:
    • Definido por el usuario
    • Intervalo: 0,60
    • Angulo: 75
    • Doble
  • Definiu un nou estil de text de nom Estil 1 amb els següents paràmetres:
    • Fuente: Arial, Normal
    • Altura: 0
  • Escribiu el text Sector sud sota la planta que heu dibuixat. L'alçada de text que s'ha d'emprar és 0,40 unitats i la font Verdana.

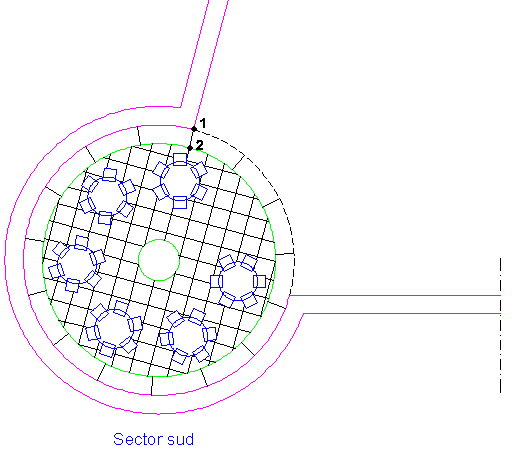

Figura 4: Dibuix del paviment i el text.

  • Simetria de tota la figura, inclòs el text, entorn a l'eix indicat, en l'extrem dret del mur horitzontal.
  • Dibuix d'una taula rectangular de mides: 1,20 x 0,80 unitats, amb sis cadires de
    0,40 x 0,40 unitats al voltant.
  • Matriu rectangular d'aquesta taula i les cadires, amb els paràmetres següents:
    • Filas: 3
    • Columnas: 4
    • Distancias entre filas i columnas: 2,40 unitats
  • Centreu el grup de taules creat en el mur horitzontal.
  • Dibuixeu d'una línia horitzontal, a traços, a la part superior, per tancar el contorn i poder ombrejar el paviment.

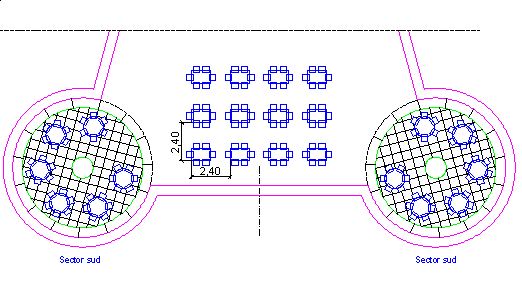

Figura 5. Simetria i dibuix de les 12 taules rectangulars

  • Ombregeu del sector de paviment ocupat per les taules rectangulars amb els paràmetres següents:
    • Tipo: Predefinido
    • Patrón: GRATE
    • Angulo: 0
    • Escala: 0,40

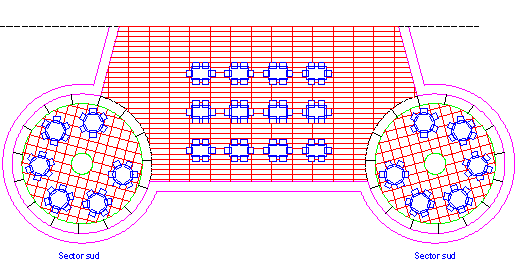

Figura 6. Ombrejat de la resta del paviment


Introducció de text:

  • Definiu un nou estil de text de nom Estil 2 amb els paràmetres següents:
    • Fuente: Times New Roman
    • Tipo de letra: Cursiva
    • Altura: 0
  • Introduïu el textTaules rodones de %%c 1,25. Utilitzeu les opcionsJustificar, Alinear, a una línia auxiliar de 6 unitats de llargada.



  • Definiu un nou estil de text de nom Estil 3 amb els paràmetres següents:
    • Fuente: Verdana
    • Tipo de letra: Normal
    • Altura: 0
  • Introduïu el text: Taules rectangulars de 1,20 x 0,80. Utilitzeu les opcions Justificar, Ajustar a una línia auxiliar de 9 unitats de llargada. Accepteu l'alçada per defecte de 0,3909 unitats.

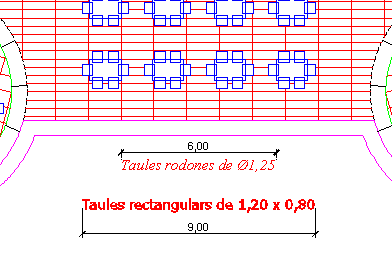

Figura 7. Definició d'estils de text i introducció de texts justificats
  • Guardeu el dibuix coma Usuari_m3_ex01.dwg.





Exercici 2: ordres d'edició


En aquest segon exercici es proposa dibuixar la planta d'una edificació en què intervenen els elements següents:

  • Una matriu de pilars. Cadascun fa 0,30 x 0,30 unitats.
  • Un contorn de façanes o tancaments exteriors.
  • Una escala circular de 270º, amb esglaons fets amb matriu polar.
  • Els ombrejats per als pilars i els murs exteriors.

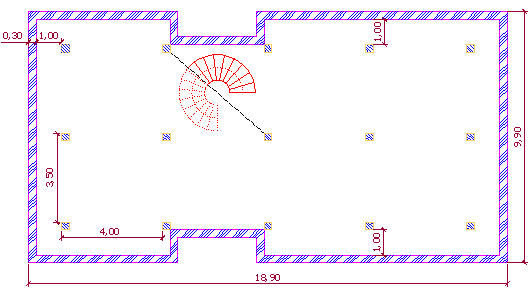

Figura 8. Planta finalitzada

Crear les capes següents:
  • Pilars: color taronja (color 31)
  • Murs: color magenta
  • Escala: color vermell
  • Escala superior: color vermell, tipus de línia de punts
  • Ombrejats: color blau
  • Auxiliar: color blanc o negre; traços

Podeu començar el dibuix fent un pilar de 0,30 x 0,30, ombrejant-lo i fent-hi una matriu rectangular de 3 fileres i 5 columnes. Les distàncies que s'han d'emprar són les de la figura 8. Fixeu-vos que la llum entre pilars és de 3,70 i 3,20 unitats, les cotes del dibuix indiquen les distàncies per la matriu.

Tot seguit fareu el contorn interior de façana segons l'acotació de la figura 8. Feu un altre contorn paral·lel a l'anterior, 0,30 unitats cap a l'exterior.

Ombrejeu el gruix dels murs de façana.

Dibuix de l'escala:

El centre d'aquesta es troba en el punt mig de la línia de traços. Els radis per a aquesta escala són: 0,50 per l'interior i 1,50 unitats per l'exterior. Aquesta escala té un desenvolupament total de 270º i 18 esglaons.

En el dibuix es veuran els primers 9 esglaons en línia contínua i la resta en punts. Vegeu la imatge 9:

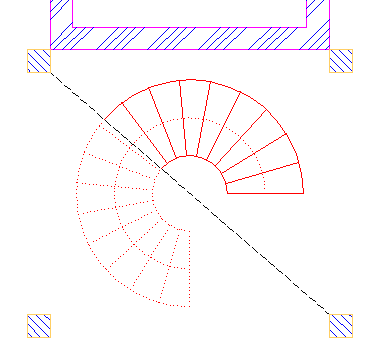

Figura 9. Detall del sector de l'escala


Textos:

Per finalitzar l'exercici, poseu sota el dibuix el text següent:

Plànol: distribució de pilars en planta baixa, i situació de l'escala.

Per fer aquest text haureu creat un nou estil de nom Retolació amb la font Verdana com a associada.

La llargada total d'aquest text ha de ser de 13,4 unitats.

Guardeu el dibuix com a Usuari_m3_ex02.dwg.

  Exercici 3: isometria


Es tracta de fer la isometria de la figura que ha servit per al desenvolupament de la pràctica 4 d'aquest mòdul.

  • Activeu la Rejilla Isométrica, i partint de la planta acotada, dibuixeu la planta com es veu en la figura de sota. El gruix de parets és 0,15 unitats (Orto actiu, F8).
  • Retalleu els sobrants de la zona circular de radi 1,40.

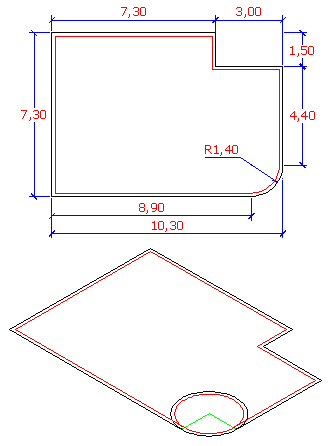

Figura 10. Pas de la planta ortogonal a la isomètrica

  • Copieu el dibuix 3 unitats cap amunt.

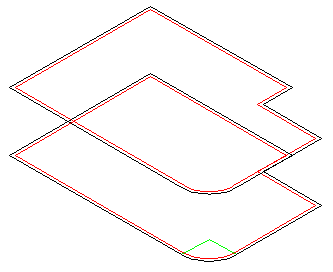

Figura 11. Contorn 3 unitats cap a dalt


  • Uniu els vèrtexs corresponents de dalt i de baix.


Figura 12. Unió dels dos contorns

  • Retalleu les línies ocultes.

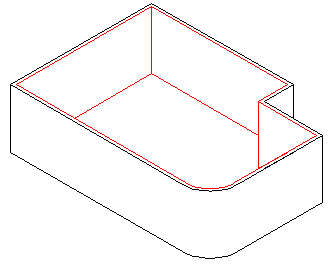

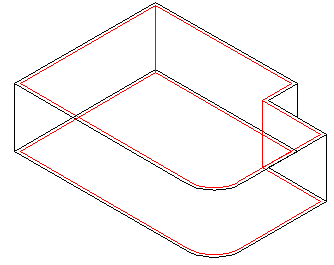

Figura 13. Perspectiva finalitzada

  • Guardeu el dibuix com a Usuari_m3_ex03.dwg.


  Exercici 4: isometria


En aquest dibuix fareu la representació isomètrica de la peça de la figura 14, segons les vistes ortogonals de la figura 15.

La línia diagonal de traç i punt serveix per situar el centre del cos cilíndric de sobre.

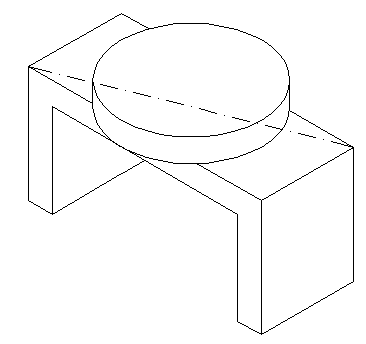

Figura 14. Isometria tal com s'ha d'enviar

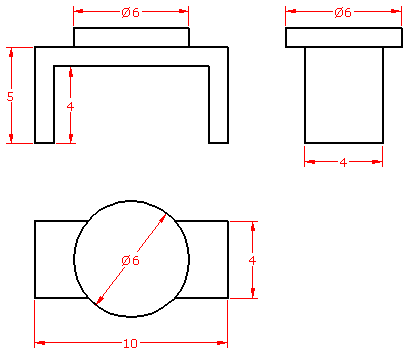

Figura 15. Vistes ortogonals acotades
  • Guardeu el dibuix com a Usuari_m3_ex04.dwg.




  Exercici 5. isometria


En aquest dibuix fareu la representació isomètrica de la peça de la figura 16, segons les vistes ortogonals de la figura 17.

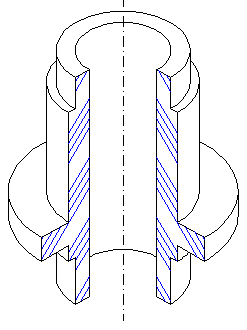

Figura 16. Isometria tal com s'ha d'enviar

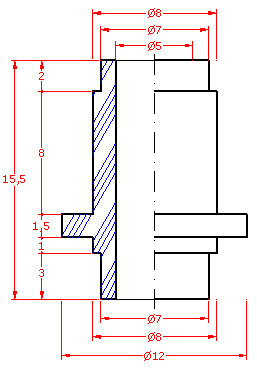

Figura 17. Vista ortogonal acotada
  • Guardeu el dibuix com a Usuari_m3_ex05.dwg.
