D57. Mòdul 3. Pràctica 5. Programació d'aplicacions educatives amb Visual Basic

Executar el programa m3p5.exe per conèixer el seu comportament.

Veure el llistat del codi del programa, m3p5.

Executar Visual Basic per editar el projecte (acabat): m3p5.vbp.

Exercici per fer quadrats màgics (Grid)

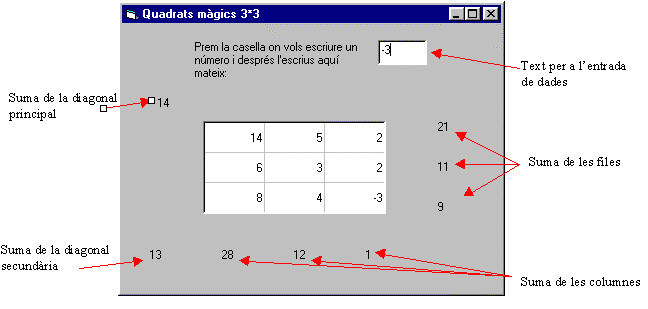

Un quadrat màgic és un quadrat format per números en el qual la suma de les files és igual a la suma de les columnes i igual a la suma de les diagonals. Fareu un programa que permeti a l'usuari introduir les dades en les cel·les del quadrat, i simultàniament, calcularà la suma de files, columnes i diagonals. El formulari serà semblant al següent:

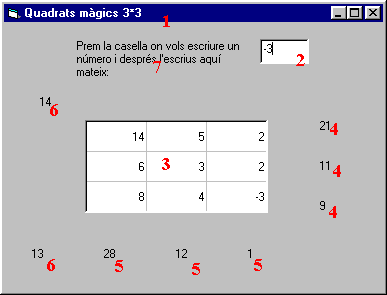

La figura mostrada a continuació indica quins valors corresponen a les caselles principals del formulari anterior.

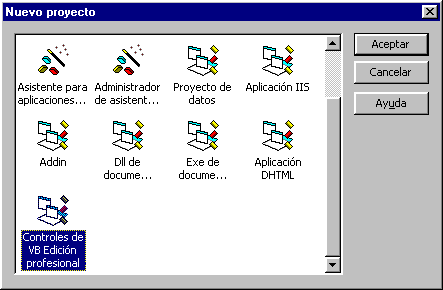

Per fer la quadrícula, s'ha de fer servir un control, MSFlexGrid, que no es trova en la caixa d'eines habitual. Per la qual cosa quant creeu el nou projecte, en lloc de de fer un EXE estándar, feu un Controles de VB Edición Profesional:

Veureu que la caixa d'eines té molts més de controls. En control que ens interessa per fer la quadrícula és l'assenyalat amb el cercle vermell.

Fase de disseny de la interfície d’usuari

Heu de fer un programa que tingui una quadrícula (MSFlexGrid) pel quadrat màgic i una caixa de text per a la introducció de dades. Si voleu introduir dades en la cel·la (1,1) ho indicareu amb el ratolí (Clicant en ella), i en aquest moment les dades que ja hi havia es passaran al quadre de text. Quan l'usuari faci qualsevol canvi en el quadre de text ho reflectireu a la cel·la indicada. També fareu les sumes adients i les posareu en el lloc adient.

Objecte	Propietat	Valor
Formulari (1)	(Nombre)	frmMàgic
	Caption	Quadrats màgics 3*3
Quadre de text (2)	(Nombre)	txtNúmero
	Text
Quadrícula (MSFlexGrid) (3)	(Nombre)	grdMàgic
Vector de 3 Etiquetes (4)	(Nombre)	lblSumaFila
	Caption
Vector de 3 Etiquetes (5)	(Nombre)	lblSumaCol
	Caption
Vector de 2 Etiquetes (6)	(Nombre)	lblSumaDiagonal
	Caption
Etiqueta (7)	Caption	Prem la casella on vols escriure un número i després l'escrius aquí mateix:

Nota: en aquest quadre s'especifiquen les propietats de l'element inicial de cada un dels vectors objectes utilitzats. Recordeu que heu de crear els elements de cada un dels objectes mitjançant els processos de còpia a la carpeta i d'enganxar al formulari segons s'ha especificat en les activitats anteriors.

L'element 0 del vector lblSumaDiagonal serà la suma dels elements de la diagonal principal i l'element 1 serà la dels elements de la diagonal secundària.

Fase de programació de respostes a events

Procediments associats a l'event Load

En primer lloc, quan es carrega en memòria el formulari es dóna forma a la quadrícula mitjançant el procediment IniciaQuadrícula, d'àmbit el formulari, mostrat més avall i definit en l'apartat general del formulari:

Sub Form_Load ()
  IniciaQuadrícula
End Sub

Procediments d'event Click

Les respostes als events Click a sobre de la quadrícula i Change dins del quadre de text són:

Sub grdMàgic_Click ()
    txtNúmero.Text = grdMàgic.Text
    txtNúmero.SetFocus
End Sub

Procediments associats a l'event Change

Sub txtNúmero_Change ()
    grdMàgic.Text = txtNúmero.Text
    CalculaValors
End Sub

Procediments d'àmbit general a tot el formulari

El procediment següent inicialitza l'objecte Grid, especificant quin serà el seu aspecte.

Recordeu que no cal que escriviu aquest codi. Llegiu-lo, per tal de saber per a què serveix i com ho fa. A continuació, el podeu copiar a la carpeta i enganxar-lo en la finestra d'edició de Visual Basic.

Sub IniciaQuadrícula()
    Dim i As Integer

    'Poseu el número de files i de columnes
    grdMàgic.Rows = 3
    grdMàgic.Cols = 3
    grdMàgic.Width = 0
    For i = 0 To grdMàgic.Cols - 1
      'Poseu l'amplada de cadascuna de les columnes a 900 twips
      grdMàgic.ColWidth(i) = 900
      'Calculeu l'amplada de la quadrícula:
      grdMàgic.Width = grdMàgic.Width + grdMàgic.ColWidth(i)
    Next i
    grdMàgic.Width = grdMàgic.Width + 50
    grdMàgic.Height = 0
    For i = 0 To grdMàgic.Rows - 1
      'Poseu l'alçada de cadascuna de les files a 450 twips
      grdMàgic.RowHeight(i) = 450
      'Calculeu l'alçada de la quadrícula:
      grdMàgic.Height = grdMàgic.Height + grdMàgic.RowHeight(i)
    Next i
    grdMàgic.Height = grdMàgic.Height + 50

    'Cap fila i columna fixa.
    grdMàgic.FixedRows = 0
    grdMàgic.FixedCols = 0
    grdMàgic.ScrollBars = 0
End Sub

Tema: Dim Subtema: Redim

El procediment següent, d'àmbit general, calcula les sumes:

Sub CalculaValors()
    Dim i As Integer
    Dim Fila As Integer, Columna As Integer
    ReDim SumaCol(3) As Integer
    ReDim SumaFila(3) As Integer
    ReDim SumaDiagonal(2) As Integer

    For i = 0 To 2
      SumaCol(i) = 0
      SumaFila(i) = 0
    Next i

    SumaDiagonal(0) = 0
    SumaDiagonal(1) = 0

    For i = 0 To 2
      SumaDiagonal(0) = SumaDiagonal(0) + Val(grdMàgic.TextMatrix(i, i))
    Next i
    lblSumaDiagonal(0) = Str(SumaDiagonal(0))

    For i = 0 To 2
      SumaDiagonal(1) = SumaDiagonal(1) + Val(grdMàgic.TextMatrix(i, 2 - i))
    Next i
    lblSumaDiagonal(1) = Str(SumaDiagonal(1))

    For Fila = 0 To 2
      For Columna = 0 To 2
        SumaFila(Fila) = SumaFila(Fila) + Val(grdMàgic.TextMatrix(Fila, Columna))
      Next Columna
      lblSumaFila(Fila) = Str(SumaFila(Fila))
    Next Fila

    For Columna = 0 To 2
      For Fila = 0 To 2
        SumaCol(Columna) = SumaCol(Columna) + Val(grdMàgic.TextMatrix(Fila, Columna))
      Next Fila
      lblSumaCol(Columna) = Str(SumaCol(Columna))
    Next Columna
End Sub

Quan acabeu de preparar el programa podeu fer el següent quadrat màgic:

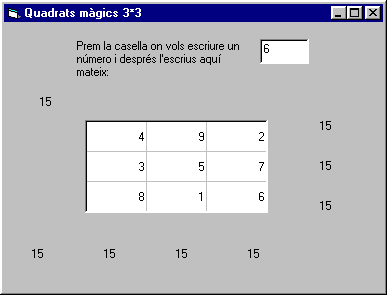

Ha de quedar una cosa així:

Exercicis

No n'hi ha.
