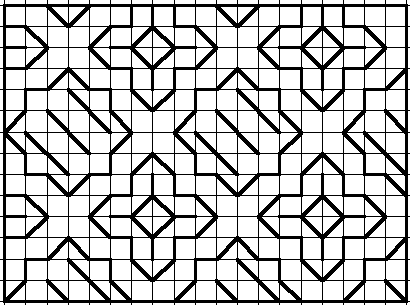

Utilitzant una reixeta d'1 cm dibuixeu la sanefa següent:


Si us equivoqueu durant el procés de dibuix, podeu desfer les darreres accions que heu fet mitjançant el botó Desfer i recuperar l'eina que estàveu utilitzant prement F4.

 Deseu el dibuix  amb el nom E11.skf

Exercici 2

•  Activeu la reixeta.

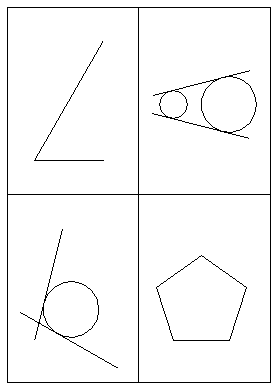

• Dibuixeu un rectangle de la mida màxima del paper (sense sortir dels límits d’impressió) i feu-hi dues línies que el divideixin en quatre parts aproximadament iguals (ja veurem més endavant com fer que siguin exactament iguals).
• En el primer quadrant, dibuixeu-hi una línia horitzontal de 5 cm i una altra línia que formi un angle de 60º amb la primera (de longitud qualsevol).
• En el segon quadrant, dues circumferències d'1 cm i 2 cm de radi respectivament, i les tangents exteriors a les dues circumferències (utilitzant l'opció Tangent  del grup de botons Línies). Per allargar les línies, seleccioneu-les i estireu els punts que marquen els seus extrems (desactiveu la reixeta, treballareu millor):

• En el tercer quadrant, dibuixeu-hi dues línies qualsevol i una circumferència de radi 20 mm tangent a les dues línies (mitjançant el botó Cercle tangent a dues línies ).
• Al quart quadrant, feu-hi un pentàgon regular de 4 cm de costat.

 Deseu el dibuix amb el nom E12.skf

Exercici 3


• Creeu un dibuix nou amb una reixeta d'1 cm i dibuixeu la peça següent (sense les cotes).

Les tres circumferències han de quedar centrades.

Per dibuixar els eixos de les circumferències podeu fer-ho amb el botó següent del grup cotes (Dimension) o bé amb Draw/Dimension/Centerline de la barra de menús.

Aleshores, cal només clicar sobre el contorn de les circumferències i es dibuixen automàticament els eixos.

Deseu el dibuix amb el nom E13.skf


Exercici 4

Dibuixeu la peça següent (sense les cotes):


El contorn ha de tenir gruix 3. Amb el gruix 1, si voleu imprimir els dibuixos, la línia queda massa fina.
Deseu la figura amb el nom E14.skf

Exercici 5

Dibuix d’un rotulador.
Utilitzeu una reixeta de 2,5 mm (per separar els decimals, com a opció per defecte, cal fer-ho amb una coma (,). Si ho voleu canviar per un punt (2.5), podeu fer-ho obrint el menú Tools/Drawing Options, seleccionant la pestanya Units i activant l'opció Period (punt) en lloc de Comma.

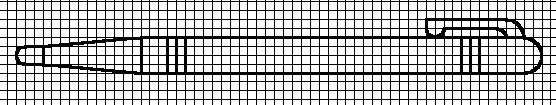

Les mides del dibuix vénen donades pels punts de la reixeta.

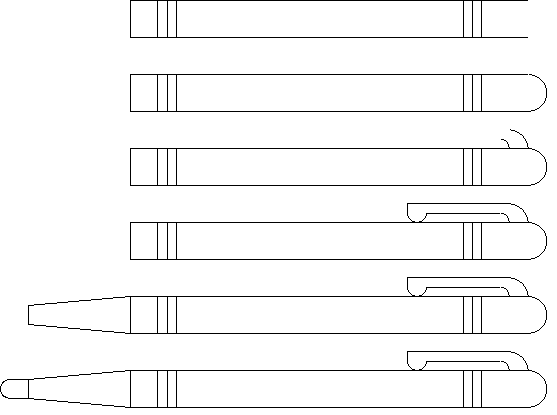

Observeu a continuació el procés de dibuix.

Per dibuixar els arcs, l'opció més adequada és 2 points & center arc (arc donant dos punts i el centre)  .Cal donar primer els punts d’inici i final de l’arc i després el seu centre.

Deseu el dibuix amb el nom E15.skf

Exercici 6

Dibuix d’un globus. Cal utilitzar una reixeta de 5 mm.

• Dibuixeu un cercle de 60 mm de diàmetre a qualsevol lloc de la pantalla.
• Amb l’eina Línia Senzilla dibuixeu el diàmetre vertical i horitzontal.
• Seleccioneu l’eina Draw/Polygon/Elipse Axes (versió 5) o Draw/Circle/Elipse Axes (versió 6) , per dibuixar una el·lipse donats els seus eixos, marqueu el diàmetre horitzontal com a eix major de l’el·lipse i obriu-la de manera que l’eix menor quedi de 5 mm (un quadret). Repetiu la mateixa operació amb l’eix vertical.

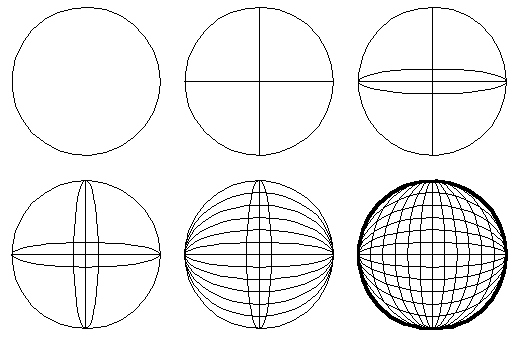

• Aprofiteu els intervals de la reixeta i dibuixeu les el·lipses concèntriques verticals i horitzontals, variant la longitud del seu eix menor.
• Doneu gruix (3) a la línia exterior.
• Deseu el dibuix amb el nom E16.skf
