Forn per fondre metalls

Amb motiu de la celebració de la Setmana Cultural del 2003 al taller varem construir un forn escalfat amb carbó vegetal i bufat per mitjà d'un petit ventilador recuperat d'una antiga gravadora de clixés de multicopista. A sobre d'una estructura metàl.lica es va edificar un cos de maons massisos (No refractaris) fent servir com a morter un preparat refractari.

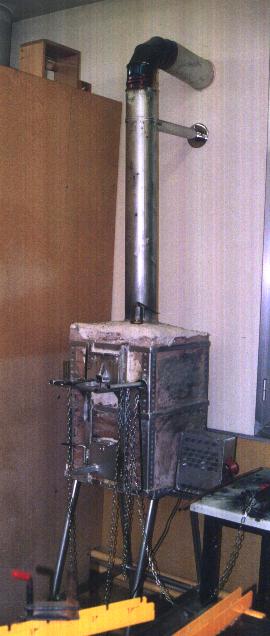

Vista general del forn.
Quan està funcionant la minsa corrent d'aire és suficient per a revifar el foc. El rendiment del forn no és molt bo, si tenim en compte les altes temperatures a que arriba el tub de la xemeneia quan està funcionant i que indiquen una gran perdua de calor cap a l'exterior. Malgrat això hem arribat a fondre alumini i llautó, raó per la qual podem afirmar que hem assolit temperatures de més de 900 graus. Aquest forn es va fer servir pels tallers de bijuteria als que es van fondre uns quants motius per a collarets, clauers, etc

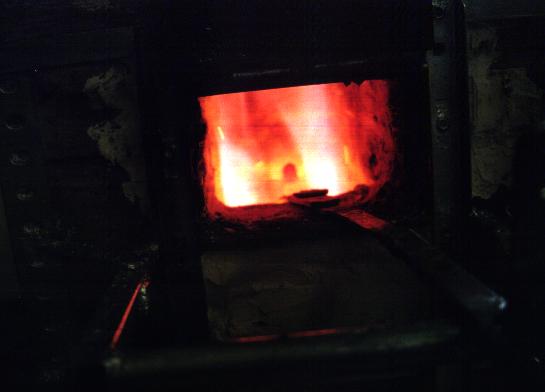

A contrallum..
La porta superior permet la carrega de combustible i la introducció i col.locació del crisol per a la fusió del metall. La porta inferior tanca el cendrer i permet l'acces a la graella. A sota, cap a la dreta, es pot veure la capsa metàl.lica que guarda el ventilador.

.
