Observant proporcions
Tot sovint s'utilitzen escales gràfiques o numèriques.

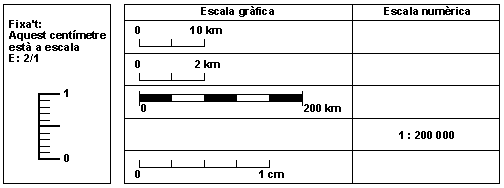

- Investiga com canvia l'escala i les mides en aquests mapes. Completa i associa a cada un dels casos un tipus de mapa.
Recorda
Les mesures de la realitat es redueixen o amplien en els plànols. El factor de reducció o ampliació es diu escala. Pot representar-se de forma gràfica o numèrica. La primera, dibuixant una "mida real estàndard" tal com es veu al plànol. La segona, s'indica per mitjà d'una fracció que representa el nombre de vegades que el diibuix és a la realitat. Atenció! Si el primer nombre és més gran que el segon, es tracta d'una ampliació de la realitat.
|
Problemes
- Mesura l'angle que fan dos carrers a dos plànols d'escala diferent d'un mateix lloc. Constata si la mesura és la mateixa en els dos casos.
- Completa i raona les frases següents:
Reduint un plànol 1:20.000 amb la fotocopiadora al 0,50, l'escala queda en...
Reduint un plànol 1:100 amb la fotocopiadora al 0,70, l'escala queda en...
Més coses
- Esbrina l'escala de plànols en què no estigui indicada, si en tens referències.
- Reprodueix a escala la planta d'una casa (la teva) o de l'escola...
|
