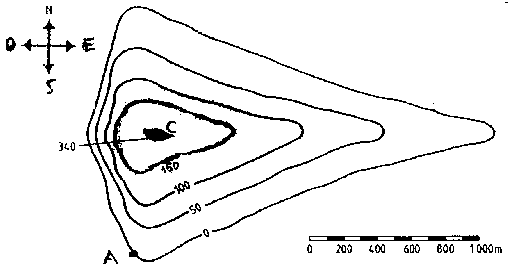

- En aquesta figura pots veure el plànol altimètric d'una illa. Un vaixell s'hi aproxima des de l'oest. Dibuixa la forma que veurà. Repeteix el dibuix però des del sud.
- Una persona camina des del punt A al cim C en línia recta. Calcula el % d'inclinació mitjana del camí.
- Quina distància recorrerà?
- Si volguessis fer un túnel de 10 m d'amplada en línia recta que travessés l'illa transversalment des del punt A i sobre un nivell de 50 m, quina longitud tindria? Dibuixa-la sobre el plànol.
- Al cim de l'illa es vol instal·lar un far cilíndric de 4 m de diàmetre enmig d'una esplanada de 100 m de longitud mínima. Descriu amb precisió el moviment de terres que caldria fer i representa el seu perfil topogràfic.
- Si a 10 m d'altura del far es posa una làmpara dirigida cap a terra, determina exactament quina és la zona il·luminada.
|
