Canvia l’orientació de la pàgina amb File/Page
Setup. Canvia Portrait
per Landscape (full horitzontal).
Activa la reixeta amb el botó .
Canvia la configuració de la reixeta. Prem el botó Edit
Grid . A la barra d’edició hi apareixen
les característiques de la reixeta. Escull Grid Snap = 5 i prem
Enter per validar el valor. Escull també Grid Lines = 10
i prem Enter.

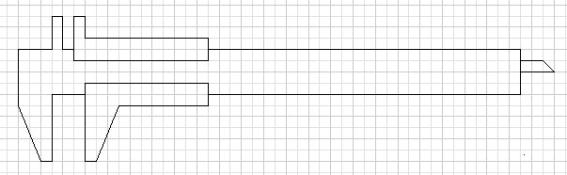

Per dibuixar les línies que formaran la peça escull Draw/Line/Multiple
(o bé el botó ).
Per deixar anar l’eina de dibuixar, prem el botó dret del ratolí. Per
continuar dibuixant, torna a seleccionar
Line Multiple o bé prem F4. Si vols esborrar una línia,
cal deixar anar l’eina de dibuixar, seleccionar el segment i prémer
la tecla Supr.

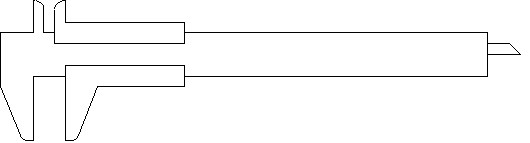

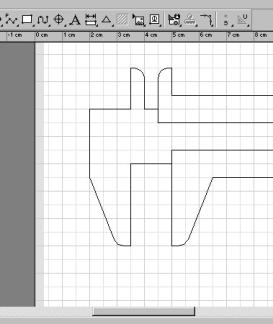

Una vegada dibuixada la peça faltarà arrodonir les cantonades de les boques.
Amplia la zona utilitzant l’eina Zoom In .
Escull Edit/Trim/Round,
posa el valor 4 mm al requadre de la barra d’edició i fes clic
a les línies que formen la cantonada que vols arrodonir, prop de la
mateixa cantonada. Per més seguretat, marca primer la línia més
curta. Si t'equivoques, pots utilitzar l'opció Undo i tornar-ho a intentar.
.
