Pràctica 10


Dibuix assistit per ordinador
Utilització de llibreries de símbols: circuits elèctrics

Símbols elèctrics

Per representar circuits elèctrics seria molt incòmode utilitzar una representació real de cadascun dels elements que es volen dibuixar. Per això, com ja deus saber, s'utilitzen els símbols que permeten identificar els diferents elements que formen els circuits. A la taula següent pots veure els elements més habituals en circuits elèctrics i el símbol equivalent:

Component elèctric	Símbol
Bombeta
Interruptor
Polsador
Fusible
Brunzidor
Motor

Els conductors elèctrics es representen com a línies que uneixen els diferents components.

L'esquema de la dreta de la figura següent representa el circuit de l'esquerra. Pots comprovar que és molt més fàcil de dibuixar un esquema que el circuit real.

Llibreries de símbols a l'AutoSketch

L'AutoSketch disposa d'un conjunt de llibreries de símbols (grups de símbols amb alguna característica comuna) que pots afegir fàcilment als teus dibuixos.

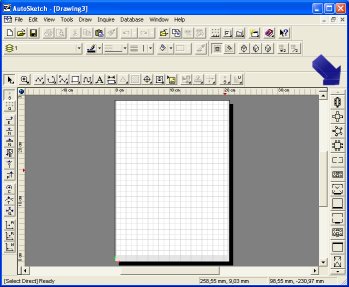

Al costat dret de la pantalla hi ha una barra vertical amb els símbols de la llibreria oberta en aquests moments.

A continuació buscaràs una llibreria amb símbols elèctrics que podràs utilitzar per dibuixar els teus circuits.

Crea un dibuix nou.

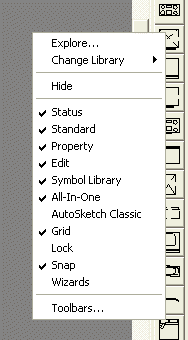

Fes clic amb el botó dret del ratolí sobre la barra de símbols. T'apareixerà el menú següent:

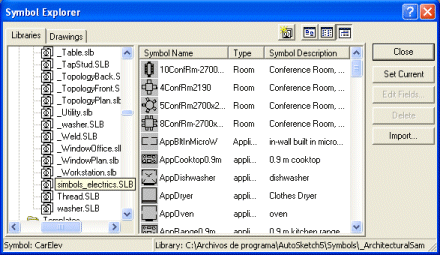

Fes clic a Explore... i s'obrirà el quadre següent:

A la part esquerra selecciona la llibreria simbols_electrics.slb. Després fes clic al botó Set Current i finalment a Close. Si has fet bé els passos anteriors, veuràs com a la part dreta de la pantalla tens una barra de símbols de components elèctrics.

Per inserir algun dels símbols al teu dibuix només hi has de fer clic a sobre i després tornar a fer clic al lloc del full on el vols dibuixar.

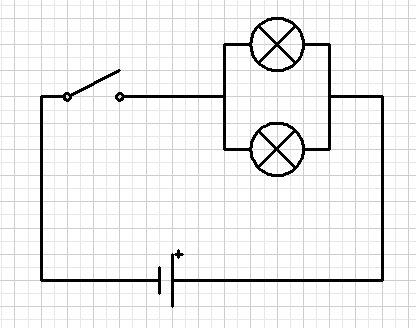

Amb la reixeta activada (G) de mida 5mm (fes clic al botó ), dibuixa el circuit següent. Primer insereix els símbols i després uneix-los amb línies de gruix 3.

Desa el dibuix amb el nom circuit1.skf.
