Dibuix assistit per ordinador

Acotació de peces 2



L'objectiu d'aquesta activitat és aprofundir en el dibuix i modificació de cotes mitjançant l'acotació d'una figura amb acotacions de diversos tipus.

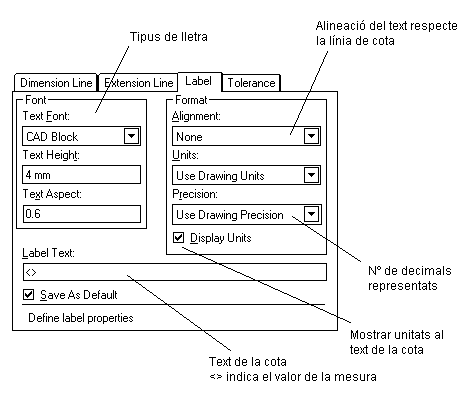

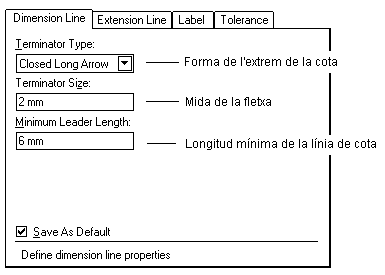

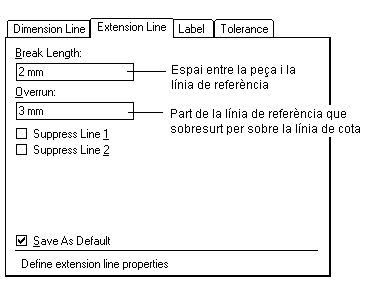

Ja has vist a la pràctica anterior que, una vegada dibuixada la cota, se'n pot canviar el format mitjançant l'opció Format Dimension . A les figures següents pots veure el significat dels diversos paràmetres que es poden variar:



Si deixes activada la casella Save As Default, la configuració que hagis escollit es mantindrà per totes les cotes del dibuix.


  Desenvolupament de l'activitat

  • Crea un dibuix nou.

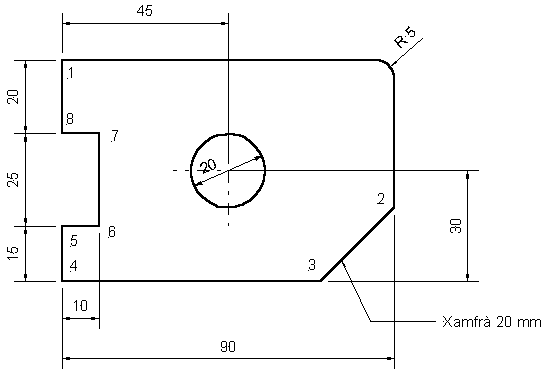

  • Dibuixa la figura següent (de moment sense les cotes):
  • Comença dibuixant la cota 2-4. Una vegada dibuixada caldrà canviar-ne el format, que serà també el de la resta de les cotes. Fes clic al botó Format Dimension i escull els paràmetres següents:
    • Pestanya Dimension Line (Línia de cota)
      Forma de la fletxa: Closed Long Arrow
      Mida de la fletxa: 1 mm
      Longitud mínima: 2 mm
    • Pestanya Label (Etiqueta)
        • Tipus de lletra: Arial
        Mida de la lletra: 3 mm
        Alineació: Text Above (Text sobre la línia)
        Precision: 1. (sense decimals)
        Desactivar la casella Display Units
  • Per moure la cota de lloc, desactiva els modes de referència, selecciona-la, fes clic al botó   de la barra d'edició (o bé fes doble clic a la cota),  i arrossega la cota amb el ratolí. En aquest cas, deixa espai suficient perquè hi càpiga la cota 4-6. Si volguessis moure només el text, cal prémer simultàniament la tecla Ctrl i arrossegar la cota amb el ratolí.
  • Dibuixa la cota 4-6.
  • Per acotar el costat esquerre de la peça es pot fer de dues maneres: en sèrie o en paral·lel:
  • Per acotar en sèrie pots seguir el mètode que has utilitzat fins ara, o bé fes clic al botó  que apareix a la barra d'edició quan actives Cota horitzontal o Vertical i selecciona Chained . A continuació, només has de seleccionar el mode de  referència Punt final i fer clic als punts 4, 5, 8 i 1.
  • Esborra les cotes anteriors i prova l'acotació en paral·lel. Has de fer el mateix que abans però seleccionant el mode Baseline .
  • Dibuixa la cota horitzontal des d'1 al centre de la circumferència i la vertical que va des del centre de la circumferència al punt 3. Aquesta l'hauràs de moure de lloc.
  • Per acotar la cantonada arrodonida utilitza Acotació de radi   i fes clic sobre l'arc. Per acotar la circumferència central utilitza Acotació de diàmetre  . Quan acotes un arc o una circumferència el cursor es transforma en un petit cercle. Si quan fas clic sobre la circumferència el cursor està cap a la part exterior, la cota es dibuixa a fora. Si el cursor queda per la banda de dins de la circumferència, la cota es dibuixa a dins:
  • L'Autosketch és un programa pensat per dibuixar seguint la normativa americana (ASA). Aquesta normativa és diferent de la que utilitzem aquí (UNE o DIN). Per això, quan s'acota un diàmetre, apareix el símbol ø. Amb la normativa UNE no cal posar aquest símbol. Per eliminar-lo, selecciona la cota i esborra'l de la barra d'edició. Els símbols <> indiquen el valor de la mesura. Si vols afegir el símbol de diàmetre a alguna cota, per escriure'l s'ha de fer amb la combinació de tecles Alt+155 (del teclat numèric).
  • Per acotar el xamfrà, utilitza l'opció d'acotació Directriu  . Selecciona el mode de referència Proper (N), marca el punt on anirà la fletxa, desactiva el mode de referència i marca el punt següent de la línia, dibuixa la línia horitzontal i prem el botó dret del ratolí. T'apareixerà un quadre de diàleg on has de posar el text que vols que surti al final de la directriu. En aquest cas "Xamfrà de 20 mm".
  • Desa la figura amb el nom cotes2.skf.
