Dibuixa la rosa
dels vents següent:
Suggeriments:

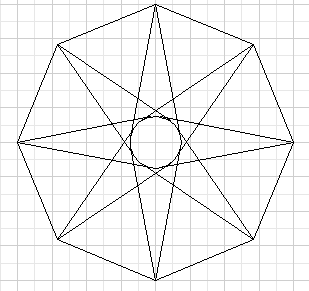

- Comença dibuixant una circumferència
de radi 7,5mm i un octògon de radi 40mm amb el mateix centre.
Uneix-los utilitzant els modes de referència Punt final
(E) i Tangent (T).
- Dibuixa també les línies centrals
amb Punt final i Centre i una circumferència de
radi 10 amb el mateix centre que la primera.

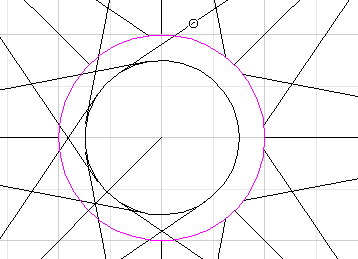

- Per retallar les línies sobrants pots utilitzar
Edit / Trim / Edge. Aquesta funció permet tallar línies
fins a un límit. En aquest cas, selecciona la circumferència
de radi 10 i marca les línies que vols retallar, per fora de
la circumferència (cal marcar el tall que es vol conservar).
- Retalla la resta de línies que sobren i
esborra l'octògon. Si has deixat l'eina de retallar i la vols
recuperar, prem F3 (val per a qualsevol eina d'edició).
- Pinta les línies de color blau marí
i fes-les de gruix 3. Afegeix-hi els textos. Desa el dibuix amb el
nom rosa.skf.
- Copia tota la figura i enganxa-la al programa
Paint. Omple de color blau marí les meitats de les puntes que
calgui i el cercle central. Desa el dibuix amb el nom rosa
i format Mapa de bits de 256 colors o GIF.
|
