sismograf

Els instruments que s'utilitzen per enregistrar els moviments sísmics es denominen sismògrafs (sisme: terratrèmol; -grafo: escriptura).

Actualment els sismògrafs són instruments molt sofisticats però el principi bàsic emprat és el mateix: una massa suspesa d'un marc que reposa sobre el sòl; la massa és, per tant, relativament independent del moviment del marc. Quan el marc es mou per les ones d'un terratrèmol, la inèrcia de la massa fa que aquesta estigui estacionària respecte al moviment del marc, de forma que aquest moviment relatiu és registrat amb una ploma en paper enrotllat a un tambor que gira. El registre es denomina sismograma.

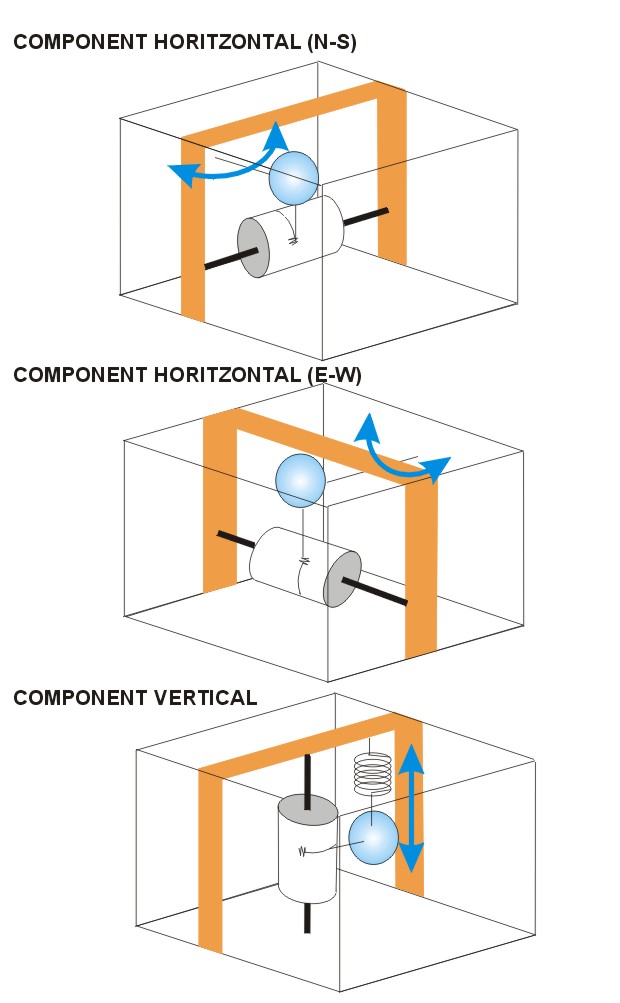

El principi del sismògraf de pèndol pot utilizar-se pel moviment vertical i horitzontal del sòl. El moviment vertical pot ser registrat subjectant la massa a una molla penjada d'un marc de forma que el moviment de la massa marcarà un registre. Per moviments horitzontals el pèndol es mou com la porta d'una casa al voltant de les frontisses.

El sismògraf
Els instruments que s'utilitzen per enregistrar els moviments sísmics es denominen sismògrafs (sisme: terratrèmol; -grafo: escriptura). Actualment els sismògrafs són instruments molt sofisticats però el principi bàsic emprat és el mateix: una massa suspesa d'un marc que reposa sobre el sòl; la massa és, per tant, relativament independent del moviment del marc. Quan el marc es mou per les ones d'un terratrèmol, la inèrcia de la massa fa que aquesta estigui estacionària respecte al moviment del marc, de forma que aquest moviment relatiu és registrat amb una ploma en paper enrotllat a un tambor que gira. El registre es denomina sismograma. El principi del sismògraf de pèndol pot utilizar-se pel moviment vertical i horitzontal del sòl. El moviment vertical pot ser registrat subjectant la massa a una molla penjada d'un marc de forma que el moviment de la massa marcarà un registre. Per moviments horitzontals el pèndol es mou com la porta d'una casa al voltant de les frontisses.
Pel·lícula explicativa (videoteca xtec)

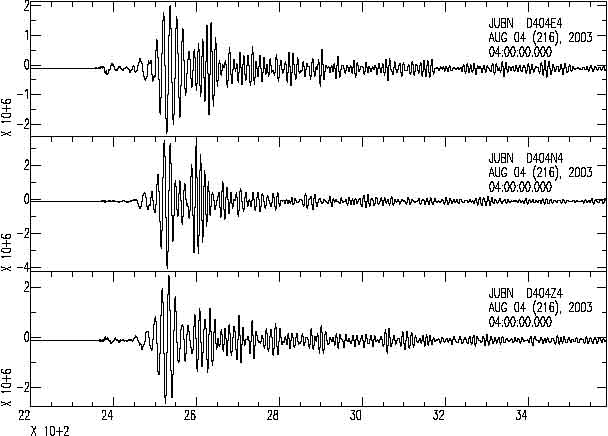

Sismògraf	Sismograma
Primer sismògraf construït pel xinès Txan-Heng fa més de 1200 anys.

Construeix el teu propi sismògraf (sismoscopi)


Vigila que el teu disseny pugui: 1) mesurar continuament vibracions durant al menys un minut, 2) mesurar fins i tot vibracions suaus (com les produïdes per una persona que salta al costat del seu sismògraf), 3) determinar la magnitut relativa (tamany) de cada vibració detectada, si és possible, 4) a més a més poder fer-lo amb materials barats i comuns que es poden trobar en qualsevol ferreteria o botiga propera.

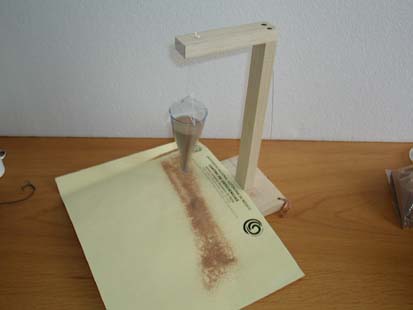

	a) Un embut o un con, b) un marc, c) una base, p. ex. de fullola d) sorra, e) fil. Fes un pèndol , però en el lloc que ha d'ocupar la massa hi haurà un recipient ple de sorra que al moure's s'anirà buidant. Primer fes-ho amb la massa lligada per un fil i després canvia el fil per una molla.

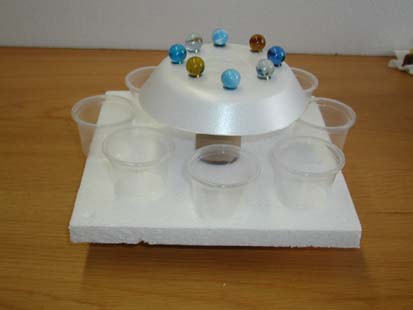

a) Plat fondo, b) anelles, c) boles, d) una base, p. ex. de fullola e) un suport cilíndric de cartró, f) vasos de plàstic Enganxa el plat fondo de cap per avall sobre el suport cilíndric, el qual també ha d'estar enganxat sobre la base. A la base del plat enganxa-hi diverses arandeles en la direcció dels principals punts cardenals, col·loca els vasos de plàstic sota les boles. Col·loca les boles sobre les anelles.
