Control de la humitat
i la temperatura en un hivernacle
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB EL SADEX
|
|
Autors:
|
Maria Carme Dadón
IES (Lleida)
|
Marta Escolà
martaer@lleida.org IES Joan Brudieu (La Seu d'Urgell)
|
Joan Vidal
jvidal14@pie.xtec.es IES Guindàvols (Lleida)
|
Data: 11/07/03
|
Nivell/cicle/crèdit:
batxillerat
|
TEMPS APROX.: 5 hores
|
|
Objectiu del projecte
|
-
Mitjançant el programa
SADEX, gestionarem un sistema de control de la temperatura i la humitat
dins d'un hivernacle, de manera que connectarem unes sondes per controlar
aquests paràmetres. Així coneixem el seu valor, segons el
qual iniciarem o no el procés de control d'aquestes variables.
|
Requeriments
|
-

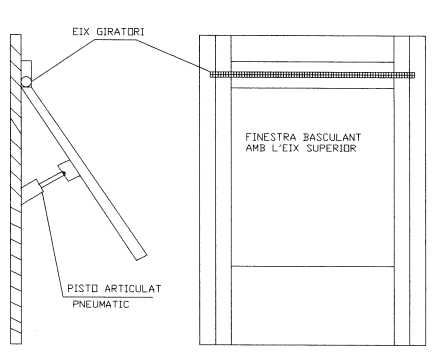

Posada en marxa automàtica
de dos pistons pneumàtics, que ens obriran/tancaran la finestra
nº1 i/o la finestra nº 2, en funció de la mesura donada
pel sensor de temperatura connectat a l'aparell.
-
Alhora iniciarem automàticament
el funcionament d'un relé que activi el sistema de reg. Tot aquest
projecte es pot realitzar amb els materials i equips de l'Aula de Tecnologia.
|
Material i equipament
|
-
Equip SADEX
-
Ordinador 486 o superior
-
Mòduls de l'equip SADEX:
-
Mòdul de sortides digitals
(M37)
-
Mòdul d'entrades digitals
(M36)
-
Sonda de temperatura (M17)
-
Sensor d'humitat (M16 )
-

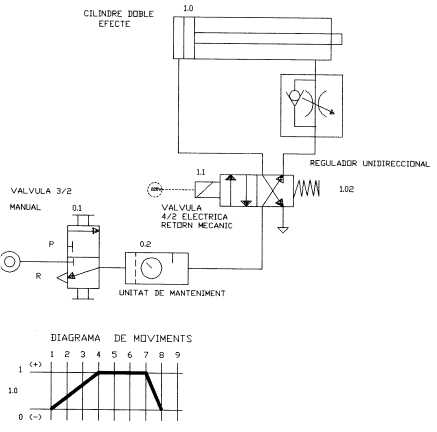

Dos pistons pneumàtics
de doble efecte (1.0).
-
Una vàlvula elèctrica
amb retorn mecànic 4/2 (1.1).
-
Una vàlvula manual 3/2
(0.1).
-
Una unitat de manteniment (0.2).
-
Un regulador unidireccional
(1.02).
-
Elements de connexió
i material elèctric.
|
Descripció del
projecte i funcionament
|
-
El sistema s'iniciarà
manualment, mitjançant un interruptor. Així, mentre el sistema
no estigui engegat, un pilot ens indicarà “PARO”. Quan premem l'interruptor,
s'apagarà aquest pilot i s'encendrà el pilot que ens indicarà
“MARXA”. Amb el sistema funcionant, seran les sondes les que faran que
s'activin els corresponents sistemes de control, de la següent manera:
-
si la sonda de humitat, col·locada
a l'interior de la terra de cultiu, detecta un valor menor que 50, el senyal
de sortida actuarà sobre un relé de 20 A, que provocarà
la connexió d'una electrobomba, iniciant així el sistema
de reg (un pilot ens indicarà que funciona aquest sistema). El reg
s'aturarà quan el sensor detecti un valor major que 50 (el pilot
s'apagarà). Donat que hem col·locat el sensor dins de terra,
trigarà un temps raonable fins detectar una modificació en
el valor de la humitat (per això hem considerat innecessari definir
un interval de humitat per mantenir el sistema en funcionament).
-
si la sonda de temperatura detecta
un valor superior a 30, el senyal de sortida excitarà un relé
de 10 A, que donarà senyal a l'electrovàlvula pneumàtica
nº1. Aquesta provocarà el pas de pressió d'aire per
actual el cilindre pneumàtic, que obrirà la finestra nº1
(un pilot ens indicarà que funciona aquest sistema). Si el valor
detectat és inferior a 30, la finestra es tancarà (i el pilot
s'apagarà).
-
si la sonda de temperatura detecta
un valor superior a 40, el senyal de sortida excitarà un relé
de 10 A, que donarà senyal a l'electrovàlvula pneumàtica
nº2. Aquesta provocarà el pas de pressió d'aire per
actuar el cilindre pneumàtic, que obrirà la finestra nº2
(un pilot ens indicarà que funciona aquest sistema). Si el valor
detectat és inferior a 40, la finestra es tancarà (i el pilot
s'apagarà).
-
El sistema s'aturarà
en prémer l'interruptor. Llavors s'encendrà el pilot “PARO”
i s'apagaran tots els sistemes de control i els seus corresponents pilots.
|
Entrades/sortides (mòduls
utilitzats, vies...)
|
-
MÒDUL A: ENTRADES DIGITALS
Entrada A1 = 0 : sistema
parat
Entrada A1 = 1 : sistema
funcionant
-

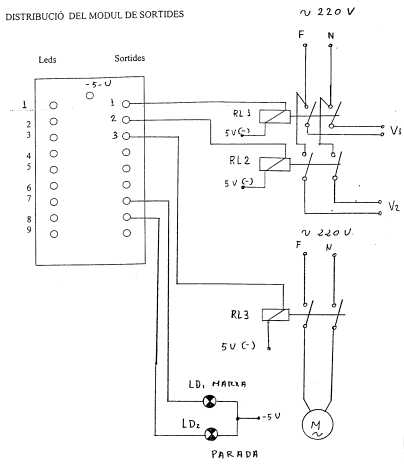

MÒDUL B: SORTIDES DIGITALS
Sortida A1 = 0 : finestra
1 tancada (T <30º C)
Sortida B1 = 1 : finestra
1 oberta (T> 30º C)
Sortida B2 = 0 : finestra
2 tancada (T <40º C)
Sortida B2 = 1 : finestra
2 oberta (T> 40º C)
Sortida B3 = 0 : sistema
de reg tancat (HR> 50º C)
Sortida B3 = 1 : sistema
de reg obert (HR <50º C)
Sortida B7 = 0 : sistema
de control parat
Sortida B7 = 1 : sistema
de control obert
Sortida B8 = 0 : sistema
d'encesa (interruptor) tancat
Sortida B8 = 1 : sistema
d'encesa (interruptor) obert
-
MÒDUL C: SENSOR DE TEMPERATURA
-
MÒDUL D: SENSOR D'HUMITAT
|
Llista del programa de
control
|
proc hivernacle
si tecleig [p atura]
si termòmetre.llegit
"C >30 [activa.sortida "B 1]
si termòmetre.llegit
"C <30 [desactiva.sortida "B 1]
si termòmetre.llegit
"C >40 [activa.sortida "B 2]
si termòmetre.llegit
"C <40 [desactiva.sortida "B 2]
si higròmetre.llegit
"D <50 [activa.sortida "B 3]
si higròmetre.llegit
"D >50 [desactiva.sortida "B 3]
hivernacle
fi
proc engega
si tecleig [p acaba]
si estat.entrada? "A 1=
"fals[activa.sortida "B 8]
si estat.entrada? "A 1=
"ver[activa.sortida "B 7 desactiva.sortida "B 8 hivernacle]
p
engega
fi
|
Esquemes / dibuixos /
fotos
|
|
Possibles millores
|
-
Controlar altres paràmetres,
com ara la intensitat de llum i la velocitat de l'aire, i interacionar
tots els paràmetres entre ells.
|
Qüestions / activitats
d'avaluació
|
-
Modificar les lectures, de manera
que s'activi/desactivi el sistema
|
Valoració / conclusions
|
-
Creiem que donat que hi ha tantes
possibles aplicacions per aquest sistema, haguéssim necessitat més
temps per poder practicar amb les diferents opcions. A més, destacar
que el material auxiliar del què disposàvem era força
limitat, dons no ens ha permès posar en pràctica algunes
de les accions que es podien programar.
|
