Barrera automàtica
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB EL SADEX
|
|
Autora:
|
Jordi Teixidó
jteixid9@pie.xtec.es IES Escola del Treball (Lleida)
|
Data: 11-07-03
|
Nivell/cicle/crèdit:
ESO - BATXILLERAT
|
Temps aprox.:
|
|
Objectiu del projecte
|
-
Conèixer l'equip SADEX.
-
Conèixer el llenguatge
de programació WIN LOGO.
-
Introduir els elements de control.
-
Iniciar-se en l'entorn dels
automatismes
|
Requeriments de material
i equipament
|
-
Equip SADEX.
-
Ordinador amb el programa WIN
LOGO instal·lat.
-
Motor de cc.
-
Font d'alimentació.
-
Cables conductors.
-
Bombetes de colors.
-
Barrera.
|
|
Descripció del
projecte i funcionament |
|
-
Es tracta del projecte d'accionament
d'una barrera automàtica que s'acciona amb polsadors i detecta també
la posició del vehicle sota la barrera mitjançant la llum.
-
El funcionament és el
següent:
-
En arribar el vehicle, la senyalització
està de color verd. Llavors cal prémer el polsador de l'entrada
“P” i comença la pujada de la barrera. Mentre puja la barrera s'apaga
el senyal verd i s'encén el vermell. Quan la barrera toca el final
de cursa “FC2” es para a dalt. Després espera un cert temps perquè
el vehicle passi. Acabat aquest temps, la barrera comença a baixar.
-
Si el vehicle roman entre la
barrera més temps que el prefixat, llavors és detectat pel
luxòmetre i això permet aturar el moviment de baixada de
la barrera fins que el vehicle surt de la posició anterior.
-
Un cop ha baixat la barrera,
aquesta arriba al final de cursa “FC1”, quedant aturada i esperant que
torni a ser activada.
-
El senyal de color verd romandrà
encès quan la barrera estigui alçada o baixada, mentre que
quan estigui funcionant (moviment de pujada o de baixada) s'encendrà
el senyal de color vermell.
|

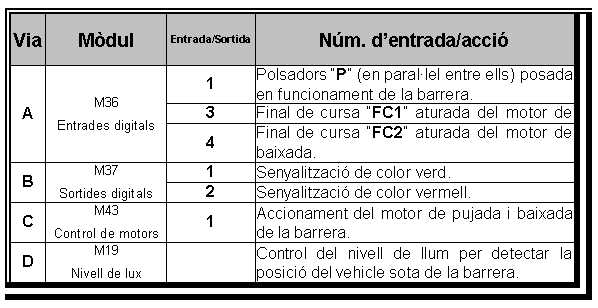

Entrades/sortides (mòduls
utilitzats, vies...)
|
|
Llista del programa de
control
|
proc inici
activa.sortida "b 1
pujada
fi
proc pujada
espera1.entrada "a 1
dreta.motor "c 1
desactiva.sortida "b 1
activa.sortida "b 2
espera1.entrada "a 3
atura.motor "c 1
desactiva.sortida "b 2
activa.sortida "b 1
espera 500
lux
fi
proc lux
si luxòmetre.llegit
"d>100 [baixada]
lux
fi
proc baixada
esquerra.motor "c 1
desactiva.sortida "b 1
activa.sortida "b 2
espera1.entrada "a 4
atura.motor "c 1
desactiva.sortida "b 2
activa.sortida "b 1
pujada
fi
|

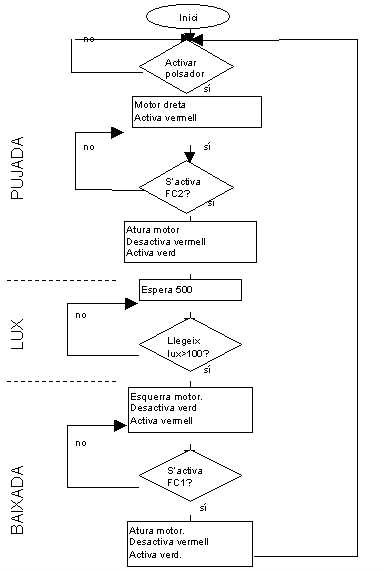

Diagrama de flux / organigrama
/ GRAFCET
|
|
|
|
Possibles millores
|
-
Tal com hem dissenyat el programa
la barrera es queda a dalt (pujada) quan hi ha un vehicle a sota, però
si s'introdueix un altre vehicle mentre està baixant, aquesta no
s'atura. Per tant, una possible millora seria que la barrera s'aturés
i comencés a pujar de nou.
|
Qüestions / activitats
d'avaluació
|
-
Introducció al programa
WIN LOGO.
-
Introducció als elements
de control.
-
Introducció als automatismes.
-
Plantejament d'un problema de
la vida real per solucionar.
-
Disseny del projecte.
-
Construcció de la maqueta.
-
Fer el programa amb WIN LOGO.
-
Realització del muntatge.
-
Comprovació del funcionament.
-
Exposició a la resta
del companys.
-
Valoració i conclusions.
|
|
|
