Obertura
codificada i retardada amb control d'intents d'una caixa forta
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB AUTÒMAT PROGRAMABLE BTT01 i LES SONDES BTT02
|
|
Autors:
|
Jordi Esquís
jesquis@eresmas.com IES Cendrassos (Figueres)
|
Josep Roura
jroura15@pie.xtec.es IES Salvador Espriu (Salt)
|
Data: 11/07/2003
|
Nivell/cicle/crèdit:
Batxillerats
|
|
Temps aprox.: 6 hores
|
|
Objectiu del projecte |
|
-
Aprendre a programar l’ equip
didàctic del “Zelio”, fent ús de comptadors i temporitzadors
|
|
Requeriments (especificacions
tècniques) |
|
-
Es tracta de l’ obertura de
la porta d’ una caixa forta a través d’ un codi secret i seqüencial
de quatre xifres. Aquestes quatre xifres
s’ han d’ escollir d’ un teclat de sis tecles i seguint un únic
ordre. (I1, I2. I3 i I4)
-
Es disposa d’ un temps
de 10 s per introduir cada codi. Com a màxim es podran realitzar
tres intents per encertar el codi.
-
Un cop esgotats els tres intents
s’ activa l’ alarma, que només pot ser desactivada per l’ empresa
de seguretat i mitjançant una clau especial.
-
La velocitat d’ intermitència
de la sortida Q2 ens indicarà en quin dels intents ens trobem.
-
Tant el senyal d’obertura com
el tancament de la porta es temporalitzarà.
-
El tancament temporalitzat de
la porta es realitzarà a través de la Ib.
-
Si en el tercer intent no s'encerta
el codi s’ activarà l’ alarma i es bloquejarà la porta.
-
La desactivació de l’
alarma es realitzarà a través de la Ic
|
|
Material i equipament |
|
-
PLC Zelio SR1- B121BD. Accionament
simple de sortides i relés auxiliars.
-
PLC Zelio SR1- B121BD. Temporitzadors.
-
PLC Zelio SR1- B121BD. Comptadors
|
|
Descripció del
projecte i funcionament |
|
-
Cada tecla que es prem incrementa
el comptador CC1 i si és la tecla correcta, ens provoca un canvi
d'estat mitjançant les variables internes M1, M2, M3 i M4. La variable
M4, ens dona un senyal que activa la temporització de la obertura.
-
Es disposa de tres intents de
seqüència comptats per CC2 i temporalitzats individualment
per TT1 (10s).
-
En cas que el temporitzador
CC2 arribi a contar fins a 3 i M4 (obertura) no s'hagi activat, es dispara
l'alarma (Q4).
-
L'alarma només es pot
desactivar am una clau especial, que activa Ic (pols).
-
Una vegada s'ha obert la porta
(M4 i Q1) es donarà l'ordre temporalitzada per tancar-la amb Ib
(pols).
-
En tot moment es coneix de quin
intent estem fent us per la velocitat d'intermitència de Q2, a més
velocitat, menys intents ens queden.
|
|
|
|
Esquemes / dibuixos /
fotos |
|

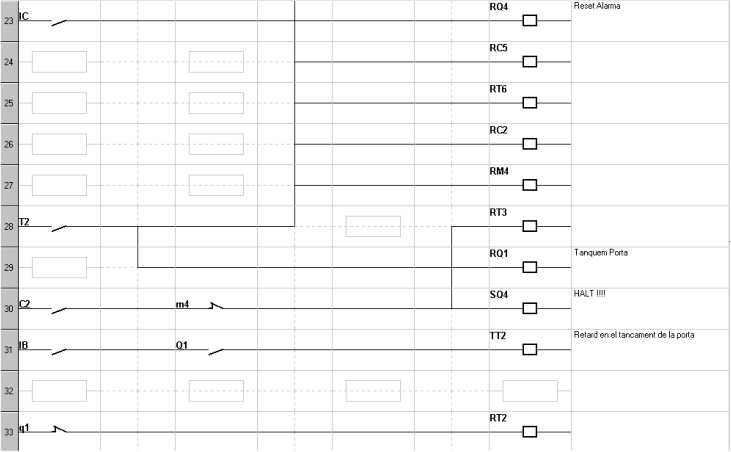

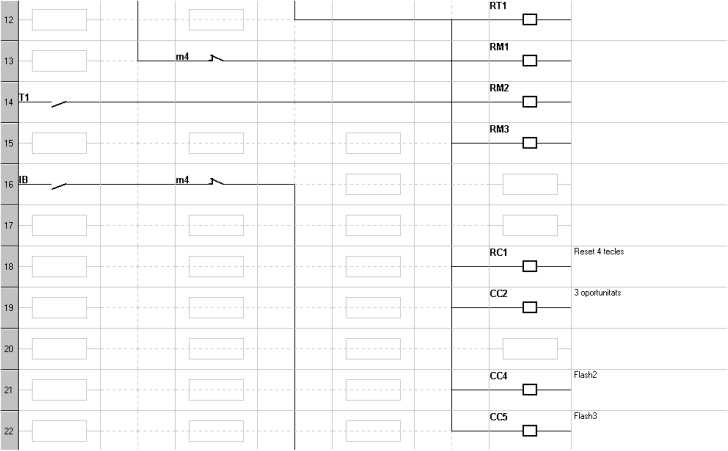

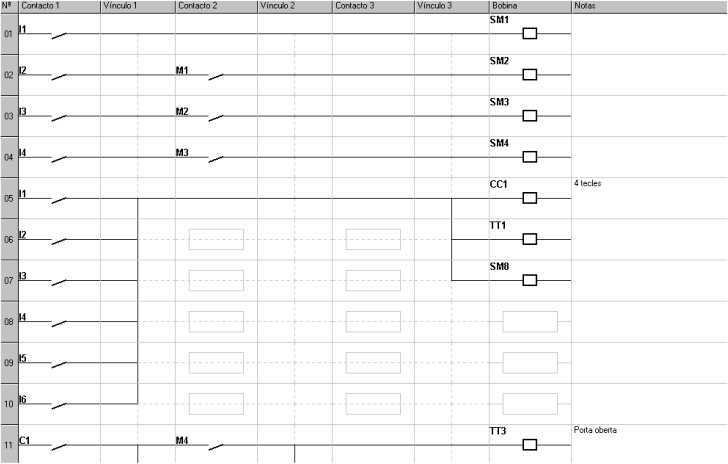

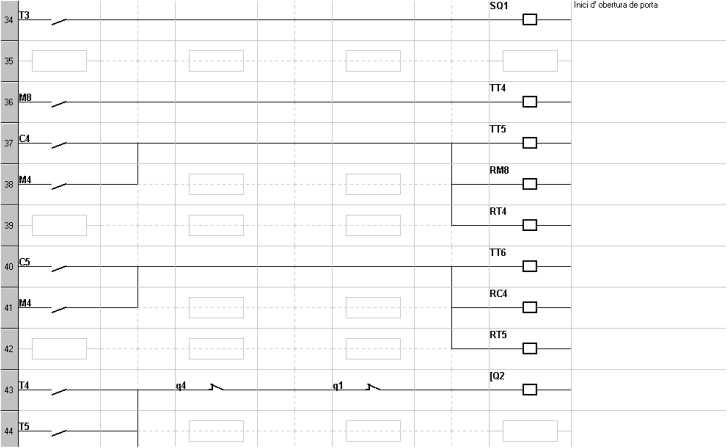

Programa amb símbols
elèctrics
|
|
|
Possibles millores |
|
-
Seria interessant la incorporació
d'alguna sonda de presència per a no tancar la caixa amb ningú
dins.
|
|
Valoració / conclusions |
|
-
És una activitat interessant
per a conèixer el funcionament de la lògica de programació
dels comptadors i temporitzadors de que disposa l'equip didàctic
del “ZELIO”.
|
|
|
|
|
|
|
|
|
|
