Aparcament
automatitzat
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB AUTÒMAT PROGRAMABLE BTT01 i LES SONDES BTT02
|
|
Autors:
|
Lluís Alemany
lalemany@pie.xtec.es IES El Pedró (L'Escala)
|
Jaume Giró
jgiro3@pie.xtec.es IES Puig Cargol (Calonge)
|
Data: 11/07/2003
|
Nivell/cicle/crèdit:
Batxillerats Autòmats programables
|
|
Temps aprox.: 6 hores
|
|
Objectiu del projecte |
|
-
L'objectiu d'aquest projecte
és la d'automatitzar un aparcament de cotxes mitjançant l'entrenador
autòmat programable BTT01 i les sondes BTT02.
|
|
|
Material i equipament |
|
-
Autòmat programable BTT01
-
Sondes BTT02
-
Simulador Zelio-Soft versió
1.5
|
|
Descripció del
projecte i funcionament |
|
-

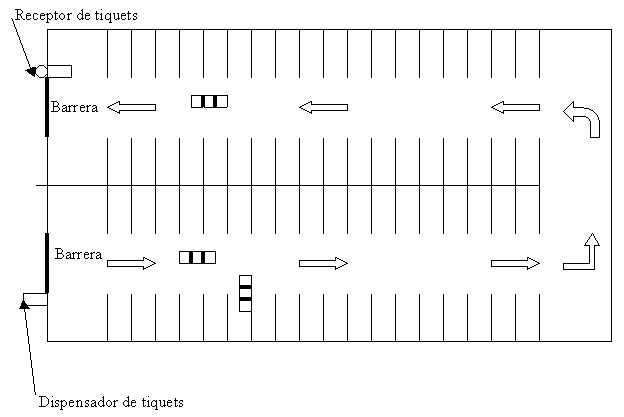

Es tracta de controlar el funcionament
d'un aparcament amb una capacitat màxima de 50 places. Aquest aparcament
consta d'una entrada i d'una sortida en llocs diferents, dispensador de
tiquets, control de l'aforament, rètols lluminosos i aturada-marxa
tot controlat mitjançant l'autòmat programable BTT01.
-
Un interruptor general ens permetrà
desconnectar tots els circuits quan sigui necessari. Un rellotge controla
l'obertura i tancament de l'aparcament. L'horari de funcionament és
de 7:00 h. a 24:00 h. Uns rètols lluminosos indicaran si està
obert o tancat.
-
Els llums interiors s'engegaran
en el moment de l'obertura i mitjançant un temporitzador es mantindran
oberts durant deu minuts després de tancar l'aparcament.
-
El funcionament de l'aparcament
durant l'horari d'obertura és el següent:
-
Quan el sensor d'entrada detecta
l'arribada d'un cotxe activa l'expulsió del tiquet. En retirar-se
el tiquet la barrera d'entrada puja i es manté enlaire fins que
el cotxe ha passat per un detector interior. En aquest moment, la barrera
d'entrada baixa. El comptador ha sumat una plaça ocupada en el mateix
moment que s'ha fet pujar la barrera.
-
Quan un cotxe vol abandonar
l'aparcament ha d'introduir el tiquet pagat en un dispositiu màquina.
Aquest fet provoca l'enlairament de la barrera de sortida i la resta d'una
plaça ocupada. La barrera de sortida no baixarà fins que
el cotxe sigui detectat per un sensor a l'exterior de l'aparcament.
-
Per tal de facilitar la feina
al comptador no es pot produir una entrada en el mateix moment que s'està
efectuant una sortida, i viceversa. Això s'aconsegueix desactivant
el circuit de sortida quan està en funcionament el d'entrada, i
al revés.
-
En el moment que s'arribi a
les 50 places ocupades s'activarà un rètol lluminós
indicant que l'aparcament és PLE. Al mateix temps, es desconnectarà
el subministrament de tiquets d'entrada, amb la qual cosa s'evita que pugui
entrar cap més cotxe. En sortir cotxes de l'interior i deixar places
lliures es tancarà el rètol de PLE i s'activarà el
dispositiu expulsor de tiquets.
|
|
|
|
Esquemes / dibuixos /
fotos |
|
|
|

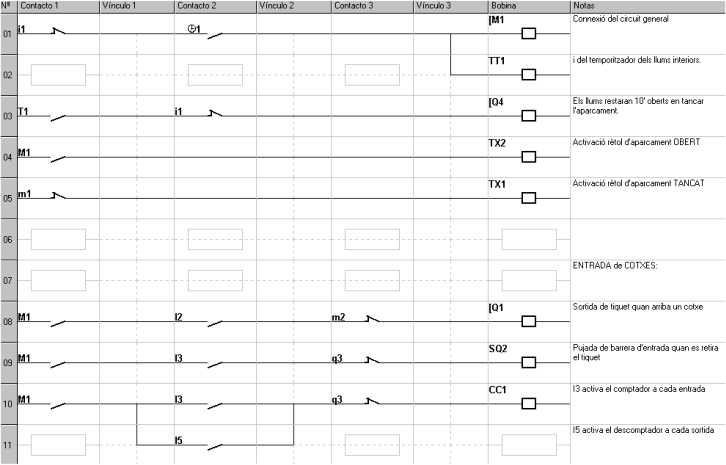

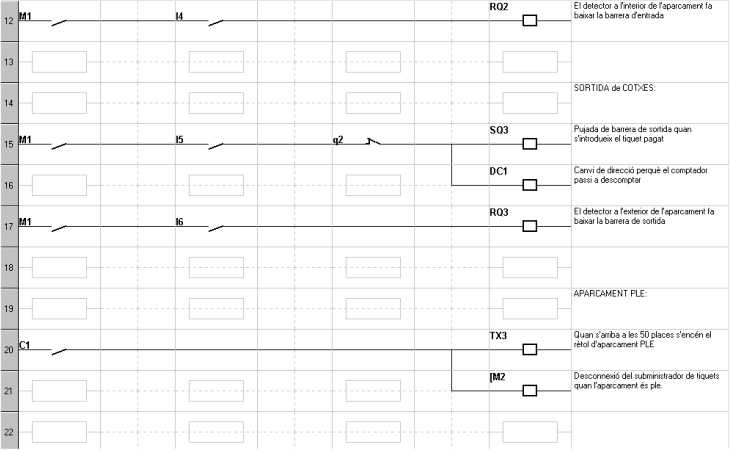

Programa amb símbols
elèctrics
|
![](trestiu2003/girautomat/gi13a.jpg)
|
|
|
Valoració / conclusions
i possibles millores |
|
-
Aquest projecte ens sembla un
bon exemple d'ús i amb aplicació didàctica de l'autòmat
Zelio ja que s'utilitzen gairebé totes les possibilitats que aquest
ens ofereix: temporitzadors, comptadors, rellotges i blocs de text.
-
El nivell de dificultat no és
molt gran, per tant, pot servir com a demostració didàctica
per alumnes de secundària obligatòria, i com a exercici pels
alumnes de batxillerat.
-
Es poden plantejar algunes millores
al disseny que no són excessivament dificultoses:
-
Introduir un interruptor per
poder obrir els llums interiors durant l'horari de tancament
-
Afegir senyals acústics
i/o lluminosos quan les barreres d'entrada i sortida estan elevades
-
Afegir finals de curs a les
barreres
|
|
|
|
|
|
|
|
|
|
