Control
automatitzat de la senyalització d'un pont llevadís
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB AUTÒMAT PROGRAMABLE BTT01 i LES SONDES BTT02
|
|
Autors:
|
Joaquim Farrés
jfarres@pie.xtec.es IES Pla de l'Estany (Banyoles)
|
Xavier Giró
xgiro@pie.xtec.es IES Pla de l'Estany (Banyoles)
|
Data: 11/07/2003
|
Nivell/cicle/crèdit:
Batxillerats Automatismes
|
|
Temps aprox.: 30
hores
|
|
Objectiu del projecte |
|
-
Controlar automàticament
la senyalització d'un pont llevadís mitjançant uns
sensors fotoelèctrics.
|
|
Requeriments (especificacions
tècniques) |
|
-
Quan un dels dos sensors detecta
una baixada de llum (presència d'un vaixell), acciona un motor que
inicia l'elevació dels batents del pont.
-
El semàfor no es posarà
verd fins que el pont hagi arribat a dalt (temporitzador). En cas que hi
hagués dos vaixells amb direcció oposada, el primer vaixell
que arribi tindrà preferència i el semàfor estarà
en verd mentre l'altra costat estarà en vermell fins que el
sensor 1 no detecti el vaixell 1.
-
També hi haurà
un temporitzador per assegurar-nos que el vaixell 1 ja ha passat.
|
|
Material i equipament |
|
-
Part mecànica:
-
perfils metàl·lics,
taulell d'aglomerat, barretes roscades, politges, corda, cargols, femelles,
...
-
Part elèctrica:
-
Autòmat programable BTT01,
detector de proximitat foto elèctric, motor amb reductor, semàfor,...
|
|
Descripció del
projecte i funcionament |
|
-
Entrades/sortides
-
I1 Int. General
-
I2 Detector vaixell dreta
-
I3 Detector vaixell esquerra
-
Q1 Pont en funcionament
-
Q2 Pont posició vianants
-
Q3 Semàfor dreta
-
Q4 Semàfor esquerra
-
Quan el sensor detecta la presència
del vaixell, els batents del pont s'aixequen automàticament.
-
Els sensors també regularan
dos semàfors situats un a cada costat del pont llevadís.
-
Si es detecta un vaixell per
la dreta el semàfor es posarà verd per aquest costat, i obligarà
al semàfor de l'altra costat a quedar-se vermell.
-
Hi haurà uns temporitzadors
tant en la baixada del pont llevadís com en el semàfor, per
donar temps suficient a passar al vaixell.
|
|
|
|
Esquemes / dibuixos /
fotos |
|

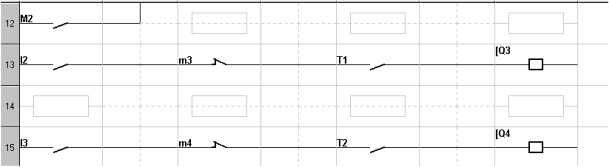

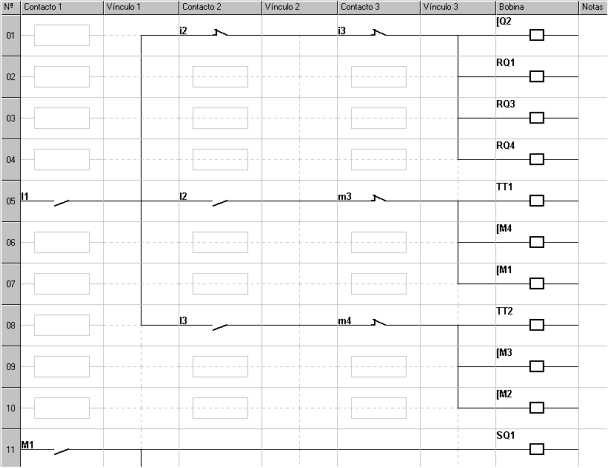

Programa amb símbols
elèctrics
|
|
|
|
|
Possibles millores |
|
-
Avís acústic en
l'elevació del pont, situat a la zona de vianants.
-
Comptador que controli el número
de vaixells que es troben en el port.
-
Regular la parada dels batents
del pont mitjançant finals de cursa.
|
|
Valoració / conclusions |
|
-
Un dels problemes que hem trobat
a l'autòmat programable BTT01 és que té un nombre
molt reduït de sortides.
-
Ens obre les portes a un ampli
ventall de control de processos, a nivell d'ESO o de Batxillerat,
per a treballs de recerca o per crèdits variables d'ampliació
|
|
|
|
|
|
|
|
|
|
