Control
del volum d'ocupació d'un aparcament
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB AUTÒMAT PROGRAMABLE BTT01 i LES SONDES BTT02
|
|
Autors:
|
Esteve Nicolau
enicolau@pie.xtec.es IES Sant Elm (Sant Feliu de Guíxols)
|
|
Data: 11/07/2003
|
Nivell/cicle/crèdit:
Batxillerats
|
|
Temps aprox.: 6 hores
|
|
Objectiu del projecte |
|
-
L'objectiu principal és
el de dissenyar un dispositiu relativament senzill que ens permeti comprovar
la diferencia entre un sistema de control cablejat tradicional amb un sistema
controlat per un PLC.
-
El funcionament del dispositiu
es molt intuïtiu i molt senzill, la forma de presentar el problema
i la seva solució està de feta, de manera conscient,
per tal de poder ser muntat de les dues maneres sense massa complicacions.
|
|
Requeriments ( Especificacions
tècniques ). |
|
-
El següent projecte ens
permet controlar en tot moment el nivell d'ocupació d'un aparcament
públic.
-
En el cas que estigui buit o
amb places lliures, el semàfor verd romandrà encès
i la porta d'accés de vehicles oberta.
-
En el cas que l'aparcament estigui
ple, s'encendrà el semàfor vermell i al cap d'uns instants
la porta d'accés de vehicles es tancarà.
-
Quan alguns dels vehicles deixin
lliure una o més places d'aparcament, es tornarà a encendre
el semàfor verd i al cap d'uns instants es tornarà a obrir
la porta.
|
|
Material i equipament |
|
-
Per una banda caldrà
8 unitats de sensors de presencia, un per cada plaça d'aparcament.
-
Un PLC zelio model. SR1-B121BD.
-
Els diferents contactors per
a el control de potència. (Motor)
-
Algun tipus de visualitzador
vermell i verd per tal d'indicar si hi ha places d'aparcament lliure o
no.
-
Maqueta d'aparcament
|
|
Descripció del
projecte i funcionament |
|
-
I1 : Aparcament 1
Interruptor NO
-
I2 : Aparcament 2
Interruptor NO
-
I3 : Aparcament 3
Interruptor NO
-
I4 : Aparcament 4
Interruptor NO
-
I5 : Aparcament 5
Interruptor NO
-
I6 : Aparcament 6
Interruptor NO
-
IB : Aparcament 7
Interruptor NO
-
IC : Aparcament 8
Interruptor NO
-
Z1: Ordre d'aturada emergència
Polsador NO
-
Q1: Indicació de plena
ocupació ( Llum vermell )
-
Q2: Temps motor en marxa
( Porta tancant-se )
-
Q3: Indicació de places
lliures ( Llum verd )
-
Q4: Temps motor en marxa
( Porta obrint-se )
-
Mentre no estigui l'aparcament
totalment ocupat Q1= I1·I2·I3·I4·I5·I6·IB·IC
no es tancarà la porta Q2 (amb temporització del temps de
tancament).
-
Q2 = I1·I2·I3·I4·I5·I6·IB·IC·TT1
durant (TT2) segons.
-
Si queda algun aparcament
lliure la porta romandrà oberta Q4 no activat, i Q3 indicarà
aparcament lliure ( Verd ) .
-
Q3 = I1+I2+I3+I4+I5+I6+IB+IC.
-
En el cas que l'aparcament lliurés
algun aparcament quan estigués ple ( Porta tancada) , llavors s'activaria
Q4 obertura porta.
-
Q4 =(I1+I2+I3+I4+I5+I6+IB+IC)·TT3
durant (TT4) segons.
-
Z1 és un ordre d'aturada.
|
|
|
|
Esquemes / dibuixos /
fotos |
|
|

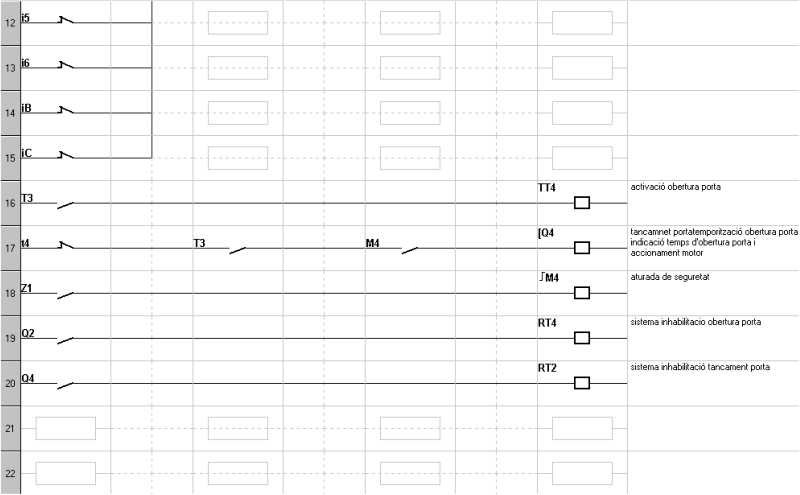

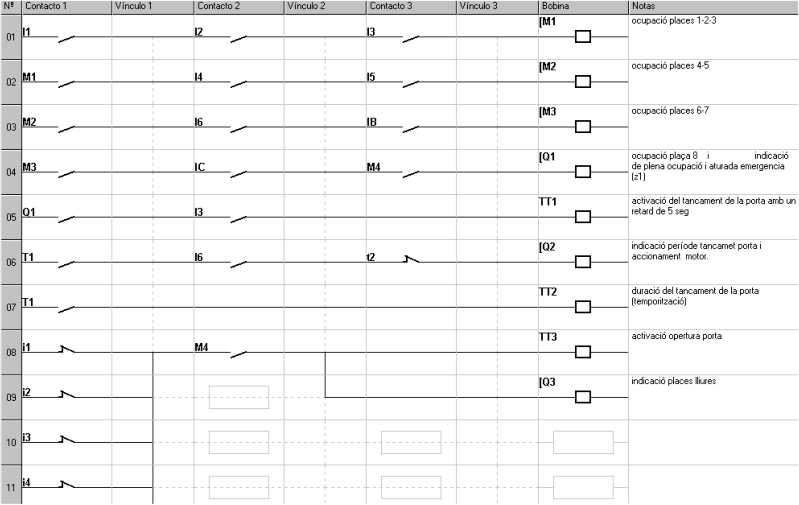

Programa amb símbols
elèctrics
|
|
|
|
|
|
Possibles millores |
|
-
La finalitat del projecte no
era tant el de fer un sistema molt complex, si no la d'observar la
facilitat i flexibilitat d'utilització i programació d'un
PLC.
-
Una de les millores més
evidents podria ser, que el sistema per detectar el volum d'ocupació
de l'aparcament fos mitjançant un comptador, que compares el número
de places realment ocupades amb la capacitat total de l'aparcament.
-
Si es detecta que un vehicle
surt, s'activaria el mode down ( descomptador ) i al passar el vehicle
per la porta o barrera, decreixerà el comptador.
-
Si es detecta que un vehicle
entra, s'activaria el mode up ( comptador ) i al passar el vehicle per
la porta o barrera, s'incrementarà el comptador.
-
El principal inconvenient d'aquest
sistema es que en el cas d'haver-hi places lliures no ens indica quines
són, cosa que queda solucionada amb el projecte proposat.
-
El sistema es podria sofisticar
amb finals de carrera, detecció d'obstacles que interrompen el correcte
funcionament de la porta o barrera etc.
|
|
Valoració / conclusions |
|
-
Respecte al projecte he buscat
més la simplicitat i funcionalitat ( i poder acabar-ho ), que fer
una cosa molt ambiciosa i ...
-
Pel que fa al curset, ha estan
molt interessant però massa intens. És el típic curs
que cal “pair” bé cada dia .( seria millor fer-lo extensiu
, una sessió per setmana )
|
|
|
|
|
|
|
|
|
|
