Túnel
de rentat de cotxes
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB AUTÒMAT PROGRAMABLE BTT01 i LES SONDES BTT02
|
|
Autors:
|
Lluïsa Ros
lros@navegalia.com IES de Cassà de la Selva (Cassà
de la Selva)
|
Juliette Villanueva
jvillanueva@uoc.edu IES de Vidreres (Vidreres)
|
Data: 11/07/2003
|
Nivell/cicle/crèdit:
Batxillerats
|
|
Temps aprox.:
|
|
Objectiu del projecte |
|
-
Realitzar l'automatització
d'un túnel de rentat de cotxes a partir de l'autòmat programable
BTT01 (Zelio logic SR1-B121BD).
|
|
Requeriments
|
-
Inicialment, s'ha plantejat
els requeriments necessaris per poder portar a terme el procés:
-
Cal que funcioni només
dins l'horari laboral fixat
-
L'inici del rentat només
s'efectua si s'hi introdueix la moneda i el cotxe està preparat
-
El procés consta de tres
etapes clarament definides: una zona de rodets amb aigua i sabó,
uns raspalls per a les rodes i una rentada final amb aigua.
-
Tant en l'entrada i com en la
sortida es disposa d'uns rètols indicadors que informen a l'usuari.
-
Es disposa d'un sistema addicional
que comptabilitza el nombre de cotxes rentats, i que permet realitzar el
manteniment del rodets quan pertoca
-
Cal un polsador d'emergència
amb enclavament que permet l'aturada del procés davant qualsevol
anomalia.
|
|
Material i equipament |
|
-
Entrenador autòmat programable
BTT01
-
1 Interruptor general
-
1 rellotge intern
-
1 Detector de monedes
-
5 Sensors inductius
-
4 Temporitzadors a la connexió
-
Comptador
-
1 Interruptor d'emergència
|
|
Descripció del
projecte i funcionament |
|
-
Els passos bàsics que
defineixen el projecte són:
-
L'interruptor general permet
activar tot el procés, el qual es realitza dins un horari laboral,
prèviament definit mitjançant un rellotge intern.
-
Mentre estiguem dins l'horari
establert, qualsevol cotxe pot entrar i posar en marxa la cinta transportadora
(que es mou a velocitat constant durant tot el recorregut). Aquest pas
es realitza posant el cotxe en el lloc correcte i introduint les monedes
que calguin.
-
El rentat es realitza de la
següent manera:
-
La detecció del cotxe
dins la zona de rodets, activa el mecanisme que permet la posada en marxa
durant un temps determinat (fixat amb un temporitzador).
-
El cotxe va avançant,
i quan les rodes passen davant del raspall, un sensor activa el seu funcionament.
-
Finalment, el procés
de rentat finalitza en els ruixadors d'aigua desmineralitzada, que igual
que en els casos anteriors, s'activa amb un sensor inductiu. Aquest temps
de rentat també està temporalitzat a partir de la sortida
del cotxe.
-
Per veure el procés més
detallat, cal consultar la informació que es troba en el codi del
programa.
|
|
|
|

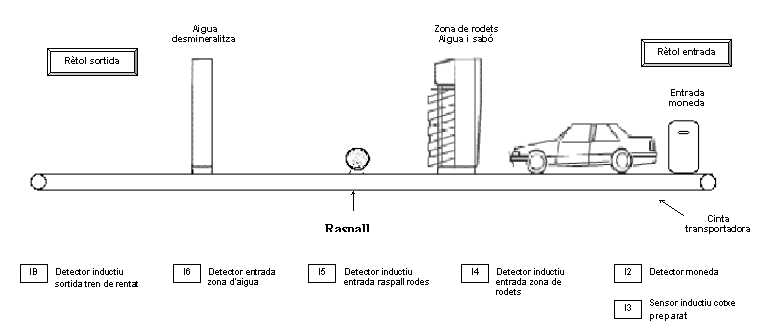

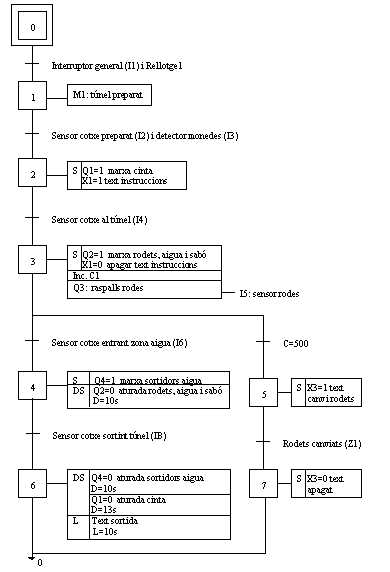

Esquemes / dibuixos /
fotos |
|
|
|
|
|

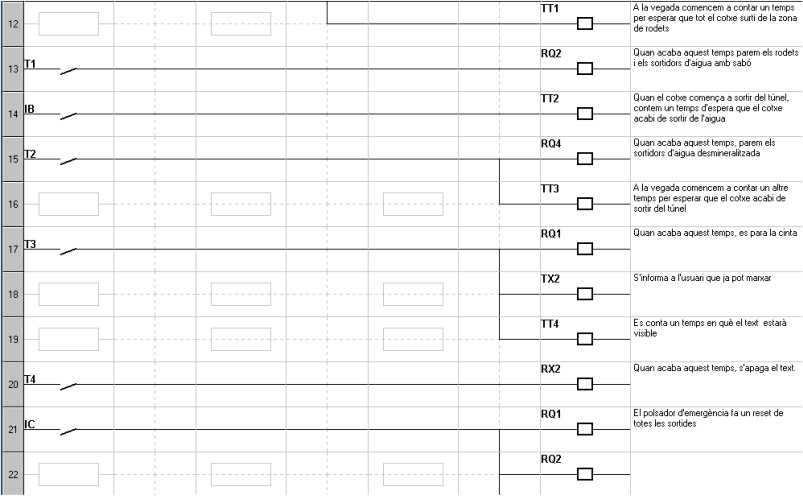

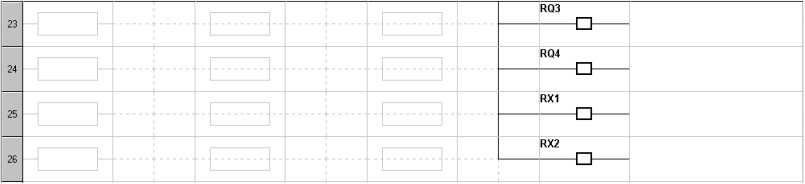

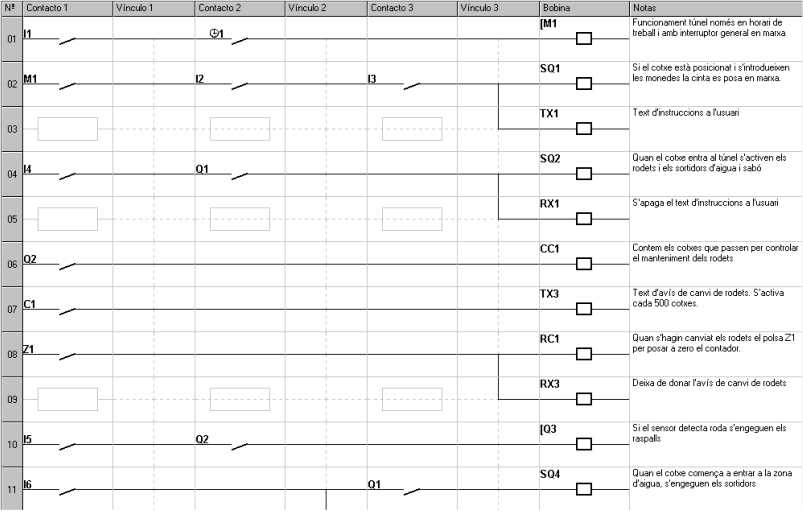

Programa amb símbols
elèctrics
|
|
|
|
|
|
|
Possibles millores |
|
-
Les propostes que s'ofereixen
són:
-
Fer tot el control d'errors
i programar les alarmes corresponents
-
Amb més sortides es podrien
millorar els serveis del túnel per exemple amb assecat, cera,..
|
|
Valoració / conclusions |
|
-
El projecte compleix amb els
objectius marcats al principi, de realitzar una automatització a
partir de l'autòmat programable BTT01 (Zelio logic SR1-B121BD).
-
Aquest projecte es podria dur
a terme com a possible treball de recerca amb alumnes de 2n de Batxillerat.
|
|
|
|
|
|
|
|
|
|
