Barrera
i pagament autopista automatitzats
|
|
Descripció
i característiques del projecte
|
|
| Data: Juliol 2003 |
|
|
RESUM DEL PROJECTE
APLICAT AMB AUTÒMAT PROGRAMABLE BTT01 i LES SONDES BTT02
|
|
|
Autors:
|
|
Carme Oliveras
coliver5@pie.xtec.es IES Llagostera (Llagostera)
|
|
Montse
Serramitja mserrami@pie.xtec.es IES Sant Hilari Sacalm
(Sant Hilari Sacalm)
|
|
Data: 11/07/2003
|
|
Nivell/cicle/crèdit:
Batxillerats
|
| |
|
Temps aprox.:
|
|
Objectiu del projecte |
|
-
Posar en pràctica els
coneixements adquirits en aquest curs de l'autòmat programable.
-
Fer un programa per a l'autòmat
Zèlio i comprovar el seu funcionament mitjançant la simulació
a l'ordinador
|
|
Material i equipament |
|
-
Autòmat programable 28012
BTT01 del tipus SR1 B121BD
-
Sondes BTT02
-
Software Zelio Soft (CD-rom)
-
Ordinador
|
|
Descripció del
projecte i funcionament |
|
-
El projecte consisteix en fer
un programa que controli l'obertura/tancament d'una barrera de peatge d'autopistes
amb pagament preu únic d’1 Euro mitjançant monedes.
-
En el nostre supòsit,
només s'acceptarien monedes d'Euro, de 50 cèntims i de 20
cèntims.
-
Tot seguit us detallem el projecte
pas a pas:
-
Es plantegen les 3 condicions
possibles per obrir la barrera:
-
pagament amb monedes de valor
exacte 1 Euro (això es controla mitjançant 3 comptadors)
C1, C2 i C3
-
les monedes han de ser metàl·liques,
cosa que controlem mitjançant una sonda inductiva I4
-
les monedes han de tenir un
pes exacte que controlem amb 3 entrades analògiques A1, A2 i A3
-
Un cop es compleixen les 3 condicions
s'obre la barrera:
-
1 moneda d'Euro metàl·lica
amb un pes d’1 g
-
2 monedes de 50 cèntims
d'Euro amb un pes d’1,5 g
-
5 monedes de 20 cèntims
d'Euro amb un pes de 3 g
-
Amb la barrera oberta el cotxe
passa i s'activa un sensor I5 que acciona un temporitzador del tipus –a-
que ens retarda la baixada de la barrera 5 segons alhora que fa un resset
de tots els comptadors.
-
L'arribada d'un nou cotxe accionaria
Z1 que faria un resset del comptador
|
| |
| |
|
Esquemes / dibuixos /
fotos |
|
| |
|

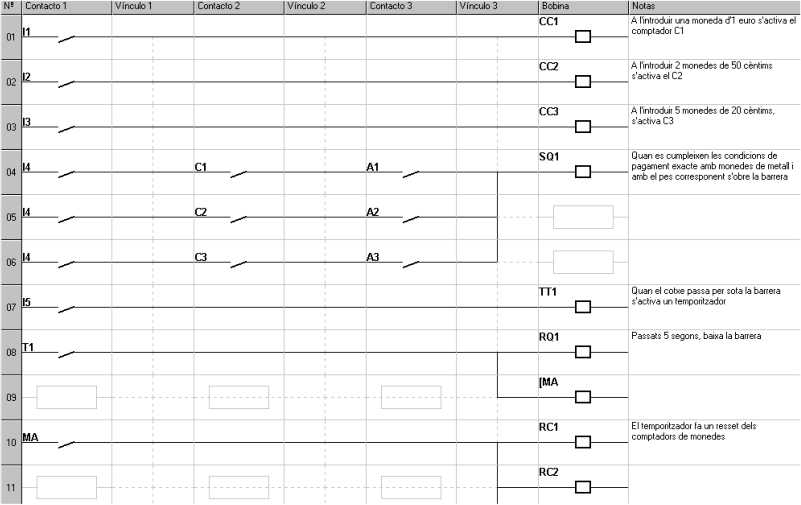

Programa amb símbols
elèctrics
|
|
|
| |
|
Possibles millores |
|
-
El projecte es podria millorar
incorporant un nou element de sortida Q2 de manera que quan alguna de les
variables inicials ( metall , pes i nombre de monedes) no es complís,
s'activés
|
|
Valoració / conclusions |
|
-
La valoració ha estat
molt positiva, tant per la millora en el coneixements sobre autòmats
programables com en la possible aplicació d'aquests a l'aula.
-
Aquest projecte permet presentar-lo
als alumnes per mostrar-los els diferents elements que presenta el programa,
comptadors, temporitzadors i sensors
|
|
|
|
|
|
|
|
|
|
|
