Circuits
pneumàtics per a l'accionament d'una porta
|
|
Descripció
i característiques del projecte
|
Data : Juliol 2003
|
RESUM DEL PROJECTE
APLICAT AMB L'EQUIP D'ELECTROPNEUMÀTICA
|
|
Autors:
|
Farners Canosa
fcanosa@pie.xtec.es IES Hostalric (Hostalric) |
Montserrat Riu
Escola Paula Montal (figueres) |
Agnès Oliver
aolive22@pie.xtec.es IES Hostalric (Hostalric) |
Data: 4/7/2003 |
Nivell/cicle/crèdit:
Batxillerat |
|
|
Objectiu del projecte |
|
-
Conèixer els diferents
elements que intervenen en un circuit pneumàtic i poder-los aplicar
a un cas pràctic com pot ser obrir i tancar una porta
|
|
Descripció del
projecte: |
|
-
Amb aquest projecte pretenem
donar als/les alumnes de batxillerat un suport pràctic a la teoria
pneumàtica donada a la matèria de TECNOLOGIA INDUSTRIAL
-
Organitzem el projecte en vuit
fases, començant pel circuit més senzill format per un
actuador de simple efecte i un distribuïdor 3/2 comandat manualment
amb la finalitat d'obrir i tancar una porta, fins a un muntatge complex
en què la porta s'obri a partir del senyal rebut per un detector
fotoelèctric.
-
Volem que la porta s'obri ràpidament
i es tanqui lentament.
-
Per a poder realitzar el projecte
plantejat cal disposar de l'equip de pneumàtica amb què el
Departament d'Ensenyament ha dotat a tots els departaments de tecnologia
dels instituts de Catalunya.
|
|
PRÀCTICA 1
|
OBERTURA I TANCAMENT
D'UNA PORTA AMB UN CILINDRE DE SIMPLE EFECTE COMANDAT MANUALMENT |
|
DESCRIPCIÓ |
-
Obertura i tancament d'una porta
amb un cilindre de simple efecte i un distribuïdor 3/2 amb comandament
per palanca.
|
MATERIAL |
-
EDU-C1-1
-
EDU-C1-2
-
EDU-C3-3
-
EDU-A3-7
-
EDU-A2-1
-
EDU-D3-1
-
EDU-D3-2
-
EDU-R3-6
-
EDU-D3-5
-
EDU-A1-1
|
ESQUEMA |
|
OBSERVACIONS |
-
Per obrir la porta cal accionar
la palanca i per tancar-la s'ha de tornar a accionar.
-
Si utilitzéssim una vàlvula
3/2 amb polsador i retorn amb molla, accionant per obrir seria suficient.
|
APLICACIONS |
-
Obertura i tancament d'una porta
amb accionament per palanca.
|
|
PRÀCTICA 2 |
|
OBERTURA I TANCAMENT
D'UNA PORTA AMB UN CILINDRE DE DOBLE EFECTE COMANDAT MANUALMENT |
|
DESCRIPCIÓ |
-
Obertura i tancament d'una porta
amb un cilindre de doble i un distribuïdor 3/2 amb comandament
per palanca.
|
MATERIAL |
-
EDU-C1-1
-
EDU-D3-1
-
EDU-C1-2
-
EDU-R3-6
-
EDU-C3-3
-
EDU-D3-2
-
EDU-A3-7
-
EDU-A1-2
-
EDU-A2-1
-
EDU-D3-5
|
ESQUEMA |
|
OBSERVACIONS |
-
La porta s'obre, però
no es pot tancar, ja que el retrocés del cilindre de doble efecte
és pneumàtic, i connectant-lo a una vàlvula 3/2 no
podem retrocedir.
|
APLICACIONS |
-
Obertura i tancament d'una porta
amb accionament per palanca.
|
|

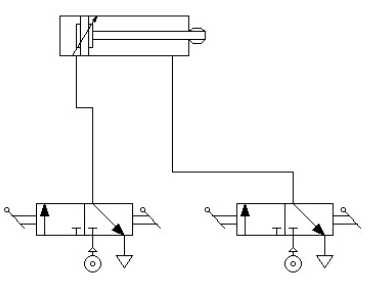

PRÀCTICA 3 |
|
OBERTURA I TANCAMENT
D'UNA PORTA AMB UN CILINDRE DE DOBLE EFECTE COMANDAT MANUALMENT AMB DOS
VÀLVULES 3/2 |
|
DESCRIPCIÓ |
-
Obertura i tancament d'una porta
amb un cilindre de doble efecte i dos distribuïdors 3/2 amb
accionament per palanca.
|
MATERIAL |
-
EDU-C1-1
-
EDU-D3-1
-
EDU-C1-2
-
EDU-R3-6
-
EDU-C3-3
-
EDU-D3-2
-
EDU-A3-7
-
EDU-A1-2
-
EDU-A2-1
-
EDU-D3-5
-
EDU-A2-2
|
ESQUEMA |
|
OBSERVACIONS |
-
La porta s'obre accionant la
vàlvula 1 i es tanca accionant la vàlvula 2
|
APLICACIONS |
-
Obertura i tancament d'una porta
amb accionament manual a l'obrir i al tancar
|
|

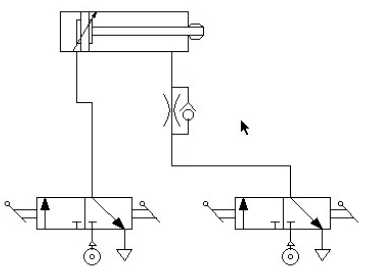

PRÀCTICA 4 |
|
OBERTURA I TANCAMENT
D'UNA PORTA AMB UN CILINDRE DE DOBLE EFECTE COMANDAT MANUALMENT AMB DOS
VÀLVULES 3/2 , I REGULACIÓ DE CABAL A LA SORTIDA |
|
DESCRIPCIÓ |
-
Obertura i tancament d'una porta
amb un cilindre de doble efecte i dos distribuïdors 3/2 amb accionament
per palanca.
|
MATERIAL |
-
EDU-C1-1
-
EDU-D3-1
-
EDU-C1-2
-
EDU-R3-6
-
EDU-C3-3
-
EDU-D3-2
-
EDU-A3-7
-
EDU-A1-2
-
EDU-A2-1
-
EDU-D3-5
-
EDU-A2-2
-
EDU-A3-3
|
ESQUEMA |
|
OBSERVACIONS |
-
La porta s'obre accionant la
vàlvula 1 i es tanca accionant la vàlvula 2, en el retrocés
regulem el cabal de manera que la porta es tanqui lentament.
|
APLICACIONS |
-
Obertura i tancament d'una porta
amb accionament manual a l'obrir i al tancar i regulació de la velocitat
de tancament.
|
|
PRÀCTICA 5 |
|
OBERTURA I TANCAMENT
D'UNA PORTA AMB UN CILINDRE DE DOBLE EFECTE COMANDAT MANUALMENT AMB UNA
VÀLVULA 5/2 |
|
DESCRIPCIÓ |
-
Obertura i tancament d'una porta
amb un cilindre de doble efecte i un distribuïdor 5/2 amb accionament
per palanca.
|
MATERIAL |
-
EDU-C1-1
-
EDU-D3-1
-
EDU-C1-2
-
EDU-R3-6
-
EDU-C3-3
-
EDU-D3-2
-
EDU-A3-7
-
EDU-A1-2
-
EDU-A2-3
-
EDU-D3-5
|
ESQUEMA |
|
OBSERVACIONS |
-
La porta s'obre accionant la
palanca i es tanca al tornar-la a accionar. Regulem el cabal de retrocés,
perquè la porta es tanqui lentament.
|
APLICACIONS |
-
Obertura i tancament d'una porta
amb accionament manual i regulació de la velocitat de tancament.
|
|

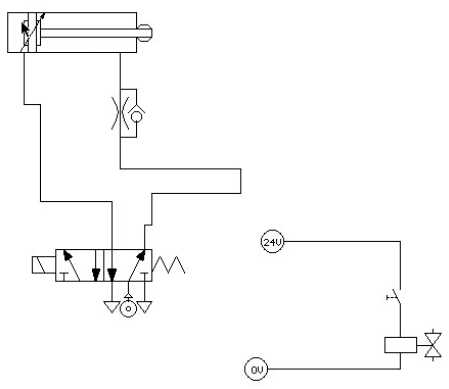

PRÀCTICA 6 |
|
OBERTURA I TANCAMENT
D'UNA PORTA AMB UN CILINDRE DE DOBLE EFECTE COMANDAT AMB UN POLSADOR |
|
DESCRIPCIÓ |
-
Obertura i tancament d'una porta
amb un cilindre de doble efecte i un distribuïdor 5/2 electropneumàtic
comandat per polsador i retorn per molla.
|
MATERIAL |
-
EDU-C1-1
-
EDU-D3-1
-
EDU-C1-2
-
EDU-R3-6
-
EDU-C3-3
-
EDU-D3-2
-
EDU-A3-7
-
EDU-C1-6
-
EDU-B2-1
-
EDU-D3-5
-
EDU-B2-8
-
EDU-B2-2
|
ESQUEMA |
|
OBSERVACIONS |
-
La porta s'obre accionant el
polsador i es tanca lentament quan deixem de polsar (retorn per molla).
|
APLICACIONS |
-
Obertura d'una porta mitjançant
un polsador.
|
|

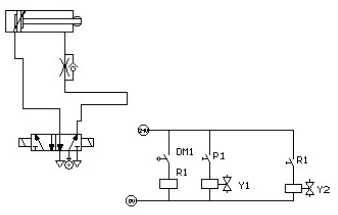

PRÀCTICA 7 |
|
OBERTURA I TANCAMENT
D'UNA PORTA AMB UN CILINDRE DE DOBLE EFECTE COMANDAT AMB UNA VÀLVULA
5/2 ELECTROPNEUMÀTICA |
|
DESCRIPCIÓ |
-
Obertura i tancament d'una porta
amb un cilindre de doble efecte i un distribuïdor 5/2 amb comandament
electropneumàtic i control del retrocés amb detector magnètic
de l'èmbol.
|
MATERIAL |
-
EDU-C1-1
-
EDU-D3-1
-
EDU-C1-2
-
EDU-R3-6
-
EDU-C3-3
-
EDU-D3-2
-
EDU-A3-7
-
EDU-A1-2
-
EDU-B2-3
-
EDU-D3-5
-
EDU-B2-8
-
EDU-B2-2
|
ESQUEMA |
|
OBSERVACIONS |
-
La porta s'obre accionant el
polsador i es tanca quan el detector magnètic de l'èmbol
dóna senyal.
-
Aquest circuit fa la mateixa
funció que l'anterior, però és més complex
i més costós.
|
APLICACIONS |
-
Obertura d'una porta mitjançant
un polsador.
|
|

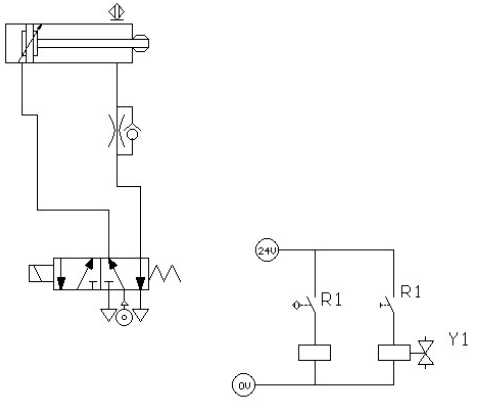

PRÀCTICA 8 |
|
OBERTURA I TANCAMENT
D'UNA PORTA CONTROLADA PER UN DETECTOR FOTOELÈCTRIC |
|
DESCRIPCIÓ |
-
Obertura i tancament d'una porta
controlada per un detector fotoelèctric mitjançant un circuit
format per un cilindre de doble efecte i un distribuïdor 5/2 amb comandament
electropneumàtic i retorn per molla.
|
MATERIAL |
-
EDU-C1-1
-
EDU-D3-1
-
EDU-C1-2
-
EDU-R3-6
-
EDU-C3-3
-
EDU-D3-2
-
EDU-A3-7
-
EDU-A1-2
-
EDU-B2-3
-
EDU-D3-5
-
EDU-B2-8
-
EDU-B2-2
|
ESQUEMA |
|
OBSERVACIONS |
-
La porta s'obre quan el detector
fotoelèctric detecta presència, es manté oberta, i
es tanca quan no detecta res.
|
APLICACIONS |
-
Obertura i tancament d'una porta
a partir del senyal rebut per un detector fotoelèctric.
|
|
Fotos |
|
Possibles millores |
|
-
Amb l'equip de pneumàtica
a l'aula de tecnologia, es disposa d'una vàlvula comandada manualment
per palanca, però per obrir i tancar una porta seria més
pràctic una vàlvula comandada amb polsador.
-
Es pot ampliar el projecte utilitzant
més actuadors dels que hem considerat, i tenir en compte altres
maneres de comandar aquests actuadors, com podria ser el comandament indirecte,
o bé, la regulació del cabal d'entrada i sortida, en lloc
de controlar només el retorn.
|
Valoració / conclusions |
|
-
Creiem que el suport pràctic
es complementa perfectament amb la teoria, i permetrà a l'alumne/a
conèixer i entendre millor el funcionament de diferents circuits
pneumàtics i els elements que el componen
|
|
|
|
|
|
