Porta de pati corredissa giratòria amb sensor de seguretat
Descripció i característiques del projecte

Data : Juliol 2003
RESUM DEL PROJECTE APLICAT AMB L'EQUIP D'ELECTROPNEUMÀTICA
Autors:
Eva Sala   esala123@pie.xtec.es     IES de Castelló d'Empúries (Castelló d'Empúries)
Montse Serramitja  mserrami@pie.xtec.es   IES Sant Hilari Sacalm  (Sant Hilari Sacalm)
Data:  4/7/2003
Nivell/cicle/crèdit:  Batxillerat



Objectiu del projecte
  • Posar en pràctica els coneixements adquirits en el curs d'electropneumàtica
  • Muntatge d'una porta de pati corredissa que alhora que avança, gira 90º de manera que queda paral·lela al terra. La porta es converteix en un porxo per aparcar el cotxe.
  • Realitzar el projecte de dues maneres augmentant el grau de dificultat:
    • Projecte accionat mitjançant polsadors.
    • Projecte que incorpora un element de seguretat:
      • utilització del sensor fotoelèctric per tal d'impedir el tancament de la porta quan es detecta la presència d'un cos.

Material i equipament
    • Cilindre de doble efecte   EDU A1-2
    • Actuador de gir    EDU B3-8
    • Vàlvula 5/2 elèctrica   EDU B2-3
    • Regulador de flux    EDU A3-3
    • Distribuïdor      EDU A3-7
    • Relé      EDU B2-8
    • Polsador     EDU B2-7
    • Repartidor     EDU B2-2
    • Detector de proximitat fotoelèctric 807 BT
    • Equip d'acondicionament pneumàtic EDU D3-2

      •

Descripció del projecte
  • El nostre circuit consta d'un cilindre de doble efecte al qual hi hem acoblat un actuador de gir del qual en surt la porta corredissa.
  • El cilindre està comandat per una vàlvula 5/2 accionada i retornada elèctricament que mitjançant T actuarà simultàniament sobre el cilindre i l'actuador de gir. Hem situat a l'entrada de la vàlvula un regulador per aconseguir moviments més lents i suaus.
    • Inicialment partim d'un estat en que la porta està tancada (cilindre avançat A+) i en posició perpendicular al terra.
    • Si polsem P1 aquest actua sobre el relé 1 i s'acciona el contacte Y2 de manera que provoca que el cilindre retorni (A-), la porta s'obre.
    • Si polsem P2 i el sensor fotoelèctric no detecta presència s'activa el contacte Y1 de l'electrovàlvula i el cilindre avança (A+), la porta es tanca.
    • Si polsem P2 i el sensor fotoelèctric sí detecta presència, s'activa el relé 2 que actua sobre un interruptor (NT) normalment tancat, que provocarà que encara que accionem el P2 no s'activi el contacte Y1 de l'electrovàlvula i per tant no avanci el cilindre i la porta no es tanqui.

Esquemes /dibuixos/ fotos.

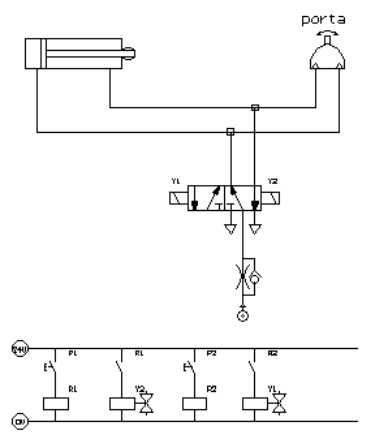

Esquema pneumàtic i elèctric del circuit sense sensor.

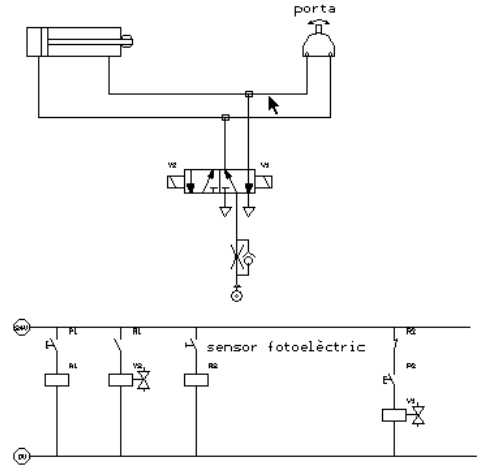

Esquema pneumàtic i elèctric del circuit amb sensor.

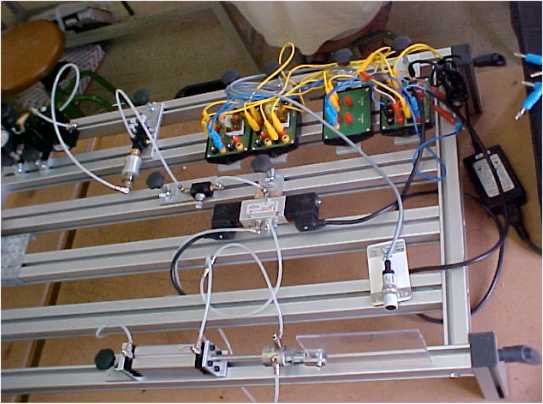

Porta tancada

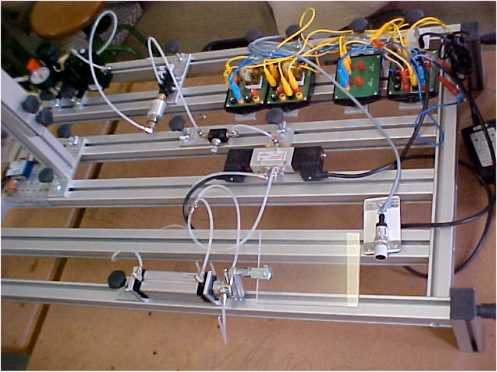

Porta oberta



Possibles millores
  • El nostre circuit només permet l'obertura / tancament de la porta de d'una posició fixa prèviament establerta.
  • Com a millora es podria fer el disseny de manera que es pogués comandar des de qualsevol posició.

Valoració / conclusions
  • La valoració ha estat molt positiva, tant per la millora en el coneixements sobre pneumàtica com en la possible aplicació d'aquests a l'aula.
  • Hem creat un projecte fàcilment reproduïble a l'aula ja que els elements utilitzats s'acoblen fàcilment i perfectament a la base, i això permet que els resultats siguin observables.
