La casa domòtica
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB EL SADEX
|
|
Autors:
|
Judit Argullos Romera
jargullo@pie.xtec.es
IES Apel·les Mestres L'Hospitalet de Llobregat
|
M. Amparo Juan Abril
empar@yahoo.es IES Joan Coromines Pineda
de Mar
|
Mª Carmen
Villa Ayuso mvilla12@pie.xtec.es IES Montmeló
Montmeló
|
Data: 11 / Juliol
/ 2003
|
Nivell/cicle/crèdit:
Crèdit Variable a 4 art d’ESO/ Tecnologia Industrial de Batxillerat.
|
|
Temps aprox.: 15
hores
|
|
Objectiu del projecte
|
-
Desenvolupar coneixements bàsics
de tecnologia de control utilitzant l'equip Sadex Control i l'ordinador
amb el programa Winlogo i Micromón.
-
Aplicar la tecnologia
de control a una maqueta d'una casa que simula un cas real, controlant
els següents aspectes: temperatura a l'interior de l'habitatge, llum
exterior al porxo d'entrada i alarma antirobatori.
-
Introduir als alumnes en el
món de l'automatització i el control.
|
Requeriments
|
-
Equip Sadex amb la interfície
i els mòduls corresponents a captador de temperatura, entrades i
sortides digitals, display amb brunzidor, relés de dos contactes,
control de motors i visualitzador .
-
Equip informàtic PC 486
o superior.
-
Programa Winlogo i Micromóm
|
|
|
Material i equipament
|
-
Maqueta d'una casa de fusta.
-
Una hèlix de plàstic
( o ventilador).
-
Un motor DC.
-
Una bombeta de 3 V amb portalàmpades.
-
Un LED de color verd.
-
Una resistència fotodependent
(LDR).
-
Cable per connectar els mòduls.
-
Pinces de cocodril.
-
Una pila de 4,5 V
-
També hem utilitzat les
següents eines : tisores, tornavís i pelafils
|
Descripció del
projecte i funcionament
|
-
El projecte consisteix en instal·lar
en una maqueta un sistema de simulació de climatització d'un
habitatge, una alarma antirobatori i una encesa automàtica de la
llum exterior.
-
En funció de la temperatura
que hi hagi a l'ambient s'engegarà el ventilador o la calefacció;
aquesta última es representarà amb l'encesa d'un LED de color
verd. Per tant s'han de tenir en compte dos valors de temperatura ambiental
diferents: t1 i t2. Aquests valors permetran que quan la temperatura t1
sigui superior a 25º C es posi en funcionament el ventilador, i quan
la temperatura t2 sigui inferior a 18º C es posi en marxa el calefactor.
-
En el cas de l'alarma antirobatori,
el brunzidor sonarà quan la porta estigui oberta; en canvi quan
estigui tancada, l'alarma estarà desactivada i no sonarà.
Aquest mecanisme s'activarà durant la nit o en cas d'absència
mitjançant un interruptor.
-
També es vol que la llum
exterior situada al porxo de la casa romangui encesa durant la nit i s'apagui
automàticament quan es faci de dia.
-
Per controlar aquest procés
s'utilitzarà una resistència fotodependent (LDR). Aquesta
resistència augmenta amb la foscor i així activa el mecanisme
que fa que s'encengui la bombeta; per contra, disminueix quan la llum hi
incideix i això farà que s'apagui.
|
Entrades/sortides (mòduls
utilitzats, vies...)
|
-
Mòdul de temperatura
M17 i sonda corresponent.
-
Mòdul de relés
M41.
-
Mòdul de control de motors
M43.
-
Mòdul d'entrades digitals
M36.
-
Mòdul de sortides digitals
M37.
-
Mòdul de display i brunzidor
MS01.
-
Mòdul visualitzador MV01.
|
Diagrama de flux / organigrama
/ GRAFCET
|
-
TEMPERATURA
Ventilador:
Temperatura inferior a 25º
C----- Ventilador off
Temperatura superior
a 25º C----- Ventilador on
Calefacció:
Temperatura inferior a 18º
C----- LED on
Temperatura superior
a 18º C----- LED off
-
ALARMA
Porta oberta ---- brunzidor
on
Porta tancada ----- brunzidor
off
-
PORXO
Llum: LDR activada -----
bombeta off
Foscor: LDR desactivada
----- bombeta on
|
Llista del programa de
control
|
-
En aquest cas farem els tres
programes de control : procés control de temperatura, procés
de control d'alarma i procés de control del llum exterior
, tots junts en un únic programa que es diu domo.
proc alarma.off
desactiva.sortida "c 3
fi
proc alarma.on
activa.sortida "c 3
espera 500
fi
proc porxo.off
desactiva.sortida "c 2
fi
proc porxo.on
activa.sortida "c 2
fi
proc vent.on
activa.sortida "c 4
fi
proc vent.off
desactiva.sortida "c 4
fi
proc calef.off
desactiva.sortida "c 5
fi
proc calef.on
activa.sortida "c 5
fi
proc casa.domo
si estat.entrada? "b 2 =
"fals [porxo.on]
si estat.entrada? "b 2 =
"ver [porxo.off ]
si estat.entrada? "b 3 =
"ver [escriu "on alarma.on ]
si estat.entrada? "b 3 =
"fals [escriu "off alarma.off ]
si estat.entrada? "b 4 =
"ver [vent.on calef.off]
si estat.entrada? "b 4 =
"fals [vent.off calef.on]
casa.domo
fi
proc domo
p casa.domo
fi
|

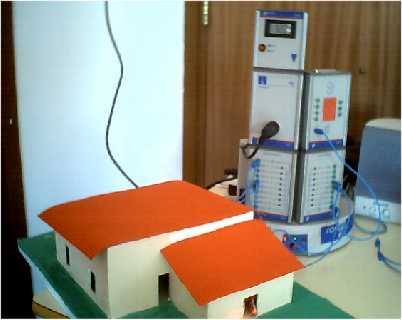

Esquemes / dibuixos /
fotos
|
|
Qüestions / activitats
|
-
Una activitat prèvia
per als alumnes abans d'instal.lar els mecanismes de control, es tenir
realitzada la maqueta correctament
-
Pensem que altres activitats
a fer de cara als alumnes, es anar muntant tots els programes de control
per separat per poder comprovar que funcionin tots correctament.
-
Per finalitzar el projecte,
cal que els integrin tots en un únic programa.
|
|
Possibles millores
|
-
Ha faltat temps per poder instal·lar
els mecanismes de control a la maqueta de la casa de fusta. Si això
s'hagués pogut fer, el projecte hagués quedat més
complert.
-
També hi ha altres aspectes
relatius a un habitatge que s'haurien pogut control amb el Sadex com: el
llum interior de la casa, el tendal del porxo i les persianes
|
|
Valoració / conclusions
|
-
La realització d'aquest
projecte com a complement del treball pràctic del crèdit
comú de l'habitatge que es porta a terme a 3r d’ESO requereix molt
de temps i una bona preparació per part de l'alumnat degut
a la seva complexitat.
-
Per tant, creiem que és
força
inviable fer treballs amb aquest equipament a l'ESO, tot i que es podria
plantejar com a crèdit variable d'ampliació de tecnologia
de control a 4 art d’ESO.
-
Però pensem que seria
més adequat realitzar-lo a les classes pràctiques de batxillerat
o com a treball de recerca.
-
De totes formes, la temporització
del projecte s'ha de revisar ja que pot ser que vari en funció del
tipus de grup, ja que les dinàmiques de treball són diferents.
|
|
