Ventilador portàtil per a cursets d'estiu
Descripció i característiques del projecte

Data:  Juliol 2003

RESUM DEL PROJECTE APLICAT AMB EL SADEX

Autors:
Montserrat Estrada mestrada@pie.xtec.es   IES Numància  STA COLOMA GRAMENET
Carme Teixidó mteixi33@pie.xtec.es   IES  Salvat Papasseit  BARCELONA

Data:  11 / Juliol / 2003
Nivell/cicle/crèdit: crèdit comú de 4t deso (producció industrial)
Temps aprox.: 5 - 6 hores


Objectiu del projecte
  • Crear un programa de control per governar l'encesa/apagada automàtica d'un ventilador en funció de la temperatura.
  • Practicar les possibilitats de control de l'equip Sadex i els programes associats de  Winlogo i Micromón de Sadex.
  • Utilitzar els mòduls de Temperatura M17 (amb la sonda corresponent), Reles d'un contacte M41, Visualitzador MV01.

Material i equipament
  • Ordinador amb CPU  486 o superior
  • Programes WinLogo 2.1 i MICROMÓN de control i mesura 2.01
  • Interfície (base) de l'equip Sadex de la casa Alecop.
  • Cable de connexió entre la interfície i l'ordinador.
  • Mòduls de l'equip Sadex: Temperatura M17 (amb la sonda corresponent), Reles d'un contacte M41, Visualitzador MV01.
  • Un ventilador portàtil individual
  • Cables de connexió, cinta aïllant, pila de 4.5 V i pinces.


Descripció del projecte i funcionament
  • Sobre una placa de mecano fixem un motor en una brida i construïm un petit ventilador acoblant - hi una hèlix de 3 pales de poliestirè, amb la inclinació adequada per conduir l'aire.
  • El ventilador està connectat a una font d'alimentació ( 4,5 V ) en sèrie. La pila s'ha de connectar amb el mòdul de 4 reles M41, a la sortida 1.
  • Utilitzarem mòdul de temperatura M17, amb el seu sensor, com a element de captació i mesura de la temperatura.
  • Quan el mòdul de temperatura (M17)  detecta una temperatura ambient inferior a 20º C s'aturarà el ventilador. Si és superior a 20º C s'inicia el gir del motor del ventilador.

Entrades/sortides (mòduls utilitzats, vies...)


  • Mòduls de l'equip Sadex:
    • Temperatura M17 (amb la sonda corresponent), via C
    • Reles d'un contacte M41, via D
    • Visualitzador MV01, via G

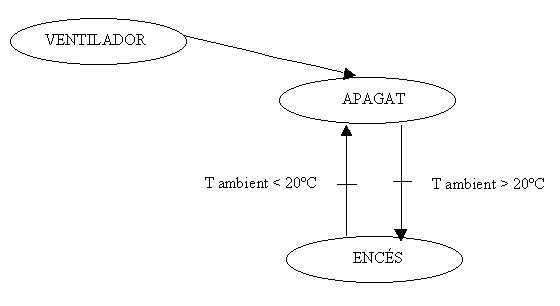

Diagrama de flux / organigrama / GRAFCET



Llista del programa de control


    proc termòmetre
    (escriu termòmetre.llegit "c [ºC])
    espera 300
    termòmetre
    fi

    proc ventilador
    desactiva.sortida "d 1
    apagat
    fi

    proc apagat
    desactiva.sortida "d 1
    si  termòmetre.llegit "c>34 [encés acaba]
    apagat
    fi

    proc encés
    activa.sortida "d 1
    si  termòmetre.llegit "c<34 [apagat acaba]
    encés
    fi

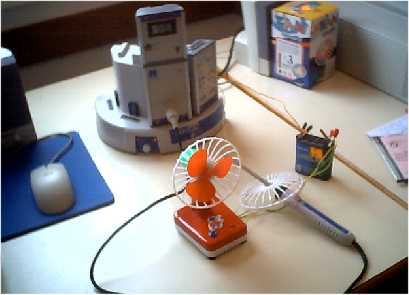

Esquemes / dibuixos / fotos




Possibles millores
  • Afegir un sensor de presència que desactivés el mecanisme quan no hi hagués presència humana.
  • Afegir una sonda d'humitat i un programa per a calcular la temperatura de xafogor.


Valoració / conclusions
  • El curs ha estat molt interessant per adonar-se de les múltiples possibilitats que ofereix l'equip Sadex en concret i el control de màquines per ordinador en general.
  • La realització de programes pràctics de mesura i de control reals permet entrar efectivament en el món de les mesures programades en el camp de les ciències en general i del control de màquines.
  • L'equip SADEX obre moltes possibilitats en diferents camps:
    • treballs de recerca dels Batxillerats
    • crèdits variables d l'ESO.
    • exemplificació als crèdits comuns de 4t dESO: roda d'experiments, treball cooperatiu, ...
    • Treball amb alumnes UAQ: per exemple per prendre mesures de les variables ambientals i estudiar com afecten al creixement de les verdures de l'hort (i treball matemàtic posterior)
