Control d'un semàfor
vehicles – vianants
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB EL SADEX
|
|
Autors:
|
Rosa Prats rprats3@pie.xtec.es
IES Narcís Monturiol Barcelona
|
Miquel Garriga mgarriga@pie.xtec.es
IES Narcís Monturiol Barcelona
|
|
Data: 11 / Juliol
/ 2003
|
Nivell/cicle/crèdit:
4t d’ESO
|
|
Temps aprox.:
|
|
Objectiu del projecte
|
-
Aplicar el coneixement de control
en un cas concret i pràctic i relativament senzill.
|
Requeriments
|
-
Seria interessant haver fet
com a projecte anterior el muntatge d'un semàfor amb leds.
-
També es podria simular
fent servir bombetes de diferents colors
|
|
|
Material i equipament
|
-
Semàfor vehicles: tres
diodes leds: vermell, groc i verd; resistència; cables elèctrics
i regletes de connexió.
-
Semàfor vianants: dues
bombetes, un brunzidor, cables elèctrics.
-
Pila de 4,5 V i cables de connexió.
-
Polsador
-
Interfície de control
Sadex.
-
Micromón Sadex
-
Ordinador
|
Descripció del
projecte i funcionament
|
-
Inicialment el semàfor
de vehicles està en verd i el de vianants en vermell. Quan un vianant
vol travessar el carrer prem un polsador. En aquell moment el semàfor
de vehicles es posa en groc i es manté vermell el de vianants. Després
d'un temps el semàfor de vehicles es posa vermell i el de vianants
es posa verd i se sent el brunzidor. Passat un temps el llum verd i el
brunzidor funcionen amb intermitència fins que el brunzidor deixa
de sonar i el llum de vianants passa a vermell, al mateix temps que el
semàfor de vehicles es posa verd.
|
Entrades/sortides (mòduls
utilitzats, vies...)
|
-
M37 Mòdul de sortides
digitals, que controla el semàfor de vehicles.
-
M36 Mòdul de entrades
digitals, que controla el polsador dels vianants.
-
M42 Mòdul de relés
de dos contactes, que controla el semàfor de vianants i el brunzidor.
|
|
Llista del programa de
control
|
proc semàfor
p
verd
fi
proc verd
desactiva.sortida "c 2
activa.sortida "c 1
sortides "b [1 0 2 0 3 1
4 0 5 0 8 0] espera1.entrada "d 1 groc
fi
proc groc
sortides "b [1 0 2 1 3 0
4 0 5 0] espera 300 vermell
fi
proc vermell
sortides "b [1 1 2 0 3 0
4 0 5 0 8 0] desactiva.sortida "c 1 activa.sortida "c 2
espera 500
repeteix 5 [desactiva.sortida
"c 2 espera 20 activa.sortida "c 2 espera 20]
verd
fi
|

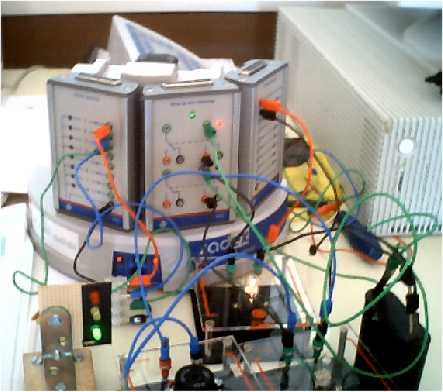

Esquemes / dibuixos /
fotos
|
|
|
|
|
