Control d'un tendal
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB EL SADEX
|
|
Autors:
|
Julio Lasobras
jlasobra@pie.xtec.es : IES Gallecs Parets
|
Jordi
Albareda eljordi@terra.es IES Fort Pius (Barcelona)
|
|
Data: 11 / Juliol
/ 2003
|
Nivell/cicle/crèdit:
4 art d’ESO
|
|
Temps aprox.: 3 hores
|
|
Objectiu del projecte
|
-
Estendre i recollir un tendal
mitjançant un motor elèctric controlat per Sadex a
partir de les condicions ambientals (lluminositat i velocitat del vent)
|
Requeriments
|
-
El tendal s'hauria d'estendre
en cas de sol directe (400 lux).
-
El tendal s'hauria de recollir
quant la velocitat del vent sigui excessiva (40 Km/h).
-
Es controlarà si el tendal
està estès o recollit mitjançant dos polsadors de
fi de cursa.
|
|
|
Material i equipament
|
-
Interfície: Sadex + Pc
windows.
-
Software: Winlogo i Micromón.
-
Detectors: Luxòmetre
sadex, tacòmetre sadex + molinet de vent, polsadors fi de cursa
(2).
-
Actuadors: Motor cc per pila
de 4,5V.
-
Font d'alimentació: Pila
4,5V.
-
8 cables amb clavilla de 2 mm.
-
8 pinces per als cables de 2
mm.
|
Descripció del
projecte i funcionament
|
-
L'objectiu del projecte és
estendre i recollir un tendal mitjançant un motor elèctric
controlat per sadex a partir de les condicions ambientals (lluminositat
i velocitat del vent).
-
El projecte consta de 2 vessants
diferenciades:
-
Detecció:
-
Mitjançant els mòduls
de control de llum i de mesura de la velocitat angular del Sadex es registren
les condicions ambientals en un moment donat.
-
Mitjançant dos polsadors
de fi de cursa es controla la posició del tendal
-
Control
-
Mitjançant el Micromón
i el Winlogo i amb unes nocions de logo s'escriuen els procediments que
gestionen la informació i donen ordres al motor que extén
i recull el tendal.
|
Entrades/sortides (mòduls
utilitzats, vies...)
|
-
Entrades:
-
B: Mòdul M36 (Entrades
digitals)
-
B1: polsador fi de cursa que
detecta el tendal estès.
-
B2: polsador fi de cursa que
detecta el tendal recollit.
-
C: Mòdul M19 (Nivell
de llum) + visualtizador MV01 + luxòmetre sadex.
-
D: Mòdul M03 (velocitat
angular) + visualitzador MV01 + tacòmetre sadex.
-
Sortides
-
A: Mòdul M43 (control
de motors)
-
Alimentació: pila 4,5V
-
A1: Motor cc
|

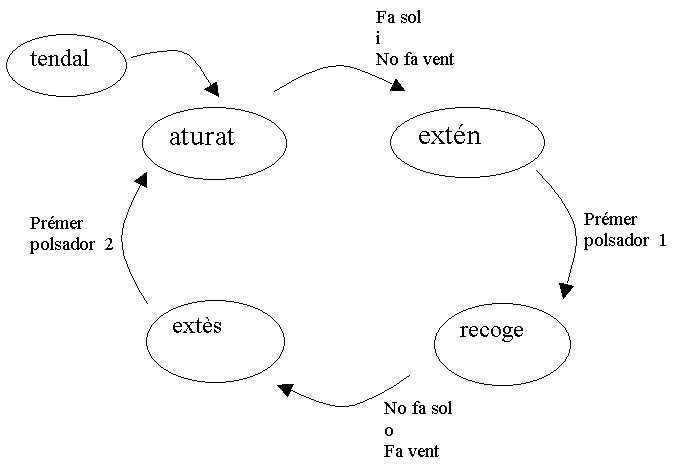

Diagrama de flux / organigrama
/ GRAFCET
|
|
Llista del programa de
control
|
proc tendal
aturat
fi
proc aturat
atura.motor "a 1
si veres.totes luxòmetre.llegit
"c>50 tacòmetre.llegit "d<2 [exten acaba]
aturat
fi
proc exten
dreta.motor "a 1
espera1.entrada "b 1
extes
fi
proc extes
atura.motor "a 1
si vera.alguna luxòmetre.llegit
"c<50 tacòmetre.llegit "d>2 [recoge acaba]
extes
fi
proc recoge
esquerra.motor "a 1
espera1.entrada "b 2
aturat
fi
|
|
Qüestions / activitats
|
-
Activitat: Muntar la maqueta
del tendal
|
|
Possibles millores
|
-
Activar/desactivar el funcionament
automàtic del tendal externament.
-
Permetre a l’usuari definir
els llindar de lluminositat i velocitat del vent
|
|
Valoració / conclusions
|
-
És una experiència
útil i il·lustrativa per veure una aplicació senzilla
on hi intervenen la detecció de paràmetres ambientals i el
control d'operadors.
-
De tota manera la seva aplicació
al nivell de 4 art d’ESO requereix d'una familiarització prèvia
amb l'entorn sadex.
|
|
