Porta Automàtica
d'uns grans magatzems
|
Descripció
i característiques del projecte
|
|
Data: Febrer 2004 |
|
RESUM DEL PROJECTE
APLICAT AMB EL SADEX
|
|
Autors:
|
Antoni Parreño
aparren1@pie.xtec.es I.E.S. de Viladecavalls.
Viladecavalls
|
Joan Albamonte
jalbamon@pie.xtec.es I.E.S. de Viladecavalls Viladecavalls
|
|
Data: 25 de febrer
de 2004
|
Nivell/cicle/crèdit:
2n cicle ESO o Batxillerat
|
|
Temps aprox.: .:
6 hores
|
|
Objectiu del projecte
|
-
Aplicar el Sadex al control
automàtic d'obertura i tancament d'una porta corredora, d'uns grans
magatzems que detecta la presència de persones
|
Requeriments
|
-
Es requereix l'automatització
de la obertura i tancament d'una porta en funció de la presència
de persones
|
|
|
Material i equipament
|
-
Equip SADEX: mòduls d'entrades
digitals i sortides de relés
-
Ordinador PC amb Winlogo pel
control de l'equip SADEX
-
Mecano
-
Senyors de moviment
-
Relés
-
Font d'alimentació
-
Rectificador
|
Descripció del
projecte i funcionament
|
-
Descripció del projecte
i funcionament
-
Les condicions de funcionament
seran les següents:
-
En el moment de la connexió
del sistema, la porta s'ha d'obrir
-
Passats 3 segons de la total
obertura de la porta, aquesta s'ha de tancar
-
En el cas de detectar la presència
d'una persona a la zona de pas, la porta s'ha d'obrir immediatament, tant
si està tancada, com si està en procés de tancament
-
Per a la simulació de
la porta, es muntarà una maqueta de la mateixa.
-
Aquesta maqueta, estarà
equipada d'un motor elèctric, que mitjançant un mecanisme
de cremallera, permet la obertura i tancament de la porta simulada
-
També disposarà
de dos finals de cursa, per detectar les posicions finals de la porta,
i de dos sensors de presència per donar les corresponents ordres
d'obertura automàtica
-

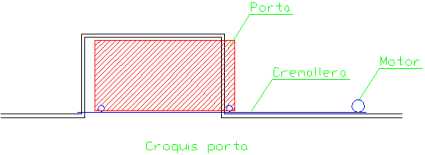

Per a més detall, veure
el croquis següent:
|
|
Entrades/sortides (mòduls
utilitzats, vies...)
|
-
Mòdul d'entrades:
-
Detector de porta oberta: A
1
-
Detector de porta tancada: A
2
-
Detector de moviment 1: A 3
-
Detector de moviment 2: A 4
-
Mòdul de sortides de
relé:
-
Motor que obre la porta: B 1
-
Motor que tanca la porta: B
3
|

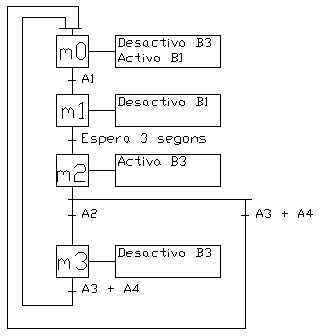

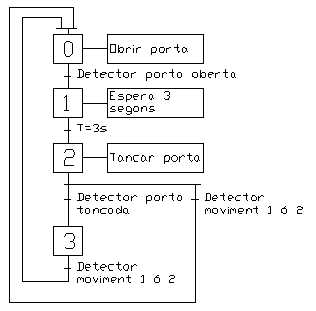

Diagrama de flux / organigrama
/ GRAFCET
|
![](sadex/reg046.jpg)
|
Llista del programa de
control
|
proc m0
desactiva.sortida "b 3
activa.sortida "b 1
si estat.entrada? "a 1 =
"ver [m1]
m0
fi
proc m1
desactiva.sortida "b 1
espera 300
m2
fi
proc m2
activa.sortida "b 3
si estat.entrada? "a 2 =
"ver [m3]
si estat.entrada? "a 3 =
"ver [m0]
si estat.entrada? "a 4 =
"ver [m0]
m2
fi
proc m3
desactiva.sortida "b 3
si estat.entrada? "a 3 =
"ver [m0]
si estat.entrada? "a 4 =
"ver [m0]
m3
fi
|

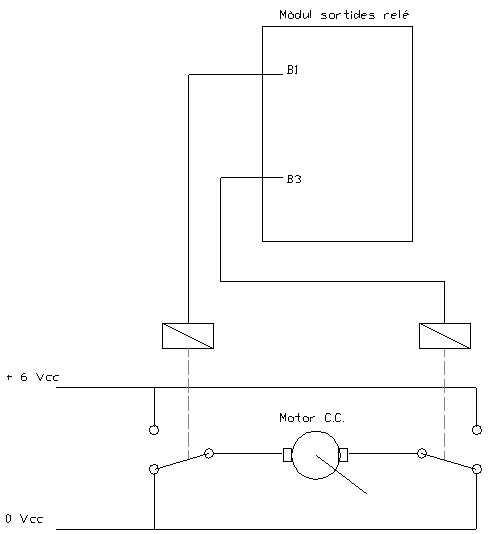

Esquemes / dibuixos /
fotos
|
|
|
|
|
Possibles millores
|
-
Afegir un botó d'alarma
per incendi o accident que permeti obrir la porta i mantenir-la oberta
fins que es desactivi mitjançant un altre polsador
-
Fer una maqueta amb millor estètica,
més realista i a escala
-
Fer una doble porta en comptes
d'una senzilla de manera que les dues fulles se separin alhora en sentit
oposat
|
|
Valoració / conclusions
|
-
El projecte supera àmpliament
les nostres expectatives inicials
-
Si bé, el seu funcionament
és relativament senzill creiem que ha estat útil per aplicar
els coneixements adquirits al llarg del curs.
-
La seva execució ha estat
en part limitada pel reduït temps previst al programa d'un curs
d'aquestes característiques
-
Com a conclusió podríem
afegir que la utilització del SADEX pel control automàtic
d'aparells és fàcil i pedagògic i, per tant, molt
útil.
-
Introdueix elements de programació
i d'aplicació dels continguts de la tecnologia de control
-
L'ús d'aquest equip a
les aules està limitat pel reduït número d'equips per
aula de tecnologia i per alumne.
-
En part aquest obstacle ha estat
superat mitjançant un nou programa informàtic de simulació
de SADEX
-
Tot i que la complexitat dels
muntatges possibles està limitada pel nombre d'entrades i sortides
dels mòduls, és d'un nivell més que suficient per
l'educació secundària.
-
No ofereix tants obstacles en
quant a la programació amb el seu llenguatge basat en LOGO
-
Aquest sistema permet comprovar
immediatament les possibles errades de programació, cosa que accelera
la consecució dels objectius.
-
Els problemes més destacats
sovint provenen de les errades en el muntatge del projecte i el funcionament
mecànic o elèctric de la maqueta, model o prototipus o d'algun
dels seus components.
-
Aquests últims entrebancs
es poden reduir amb una acurada planificació i disseny del projecte
|
|
