Automatització
d'una porta corredissa de garatge.
|
Descripció
i característiques del projecte
|
|
Data: Juliol 2003 |
|
RESUM DEL PROJECTE
APLICAT AMB AUTÒMAT PROGRAMABLE BTT01 i LES SONDES BTT02
|
|
Autors:
|
A. Coronas I.E.S.
Mª Aurèlia Capmany Cornellà de Llobregat
|
J. Taboada
I.E.S. de Sta. Margarida de Montbui Sta. Margarida de
Montbui
|
|
Data: 11/07/2003
|
Nivell/cicle/crèdit:
Batxillerats
|
|
Temps aprox.: 8 hores
|
|
Objectiu del projecte |
|
-
Utilitzar l'Autòmat programable
Zelio SR1-B121BD firmware v.1.60 al control automàtic d'una porta
corredissa de garatge
-
Introduir als alumnes en el
mon del control i l'automatització.
-
Inter-connectar la maqueta i
l'autòmat programable, PLC.
-
Simulació per ordinador
del control automàtic d'una porta corredissa
|
|
Requeriments |
|
-
Construcció d'una
porta corredissa.
-
Muntatge d'un motor-reductor.
-
Construcció d'un sistema
de politges per fer moure la porta corredissa a través d'una
cremallera.
-
Instal·lació elèctrica
per fer funcionar el motor-reductor i els microrruptors.
-
Muntatge d'un kit de relés
pel control del sentit del motor de la porta.
-
Muntar el sistema de control.
-
Fer el programa de control.
|
|
|
Material i equipament |
|
-

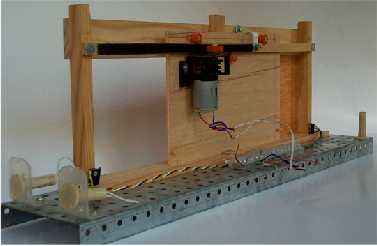

Maqueta, prèviament construïda,
d'una porta corredissa de garatge. Consta de:
-
2 microrruptors.
-
Motor-Reductor.
-
Cremallera.
-
Politges petites, ?15 mm.
-
Cables diversos i regleta de
connexions.
-

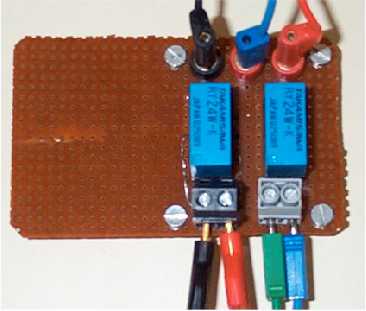

Circuit, format per dos relés,
pel canvi de sentit de gir del motor.
-
Autòmat programable Zelio
SR1-B121BD. (Dotació BT001)
-
Software Zelio v.1.5. (Dotació
BT001). (Curs formació)
-
Detector de Proximitat Capacitiu
808BT. (Dotació BTT02)
-
Detector de Proximitat Fotoelèctric
807BT. (Dotació BTT02)
-
Ordinador Pentium amb port Sèrie.
-
Cable RS232 d'interconnexió
Ordinador PLC.
|
|
Descripció del
projecte i funcionament |
|

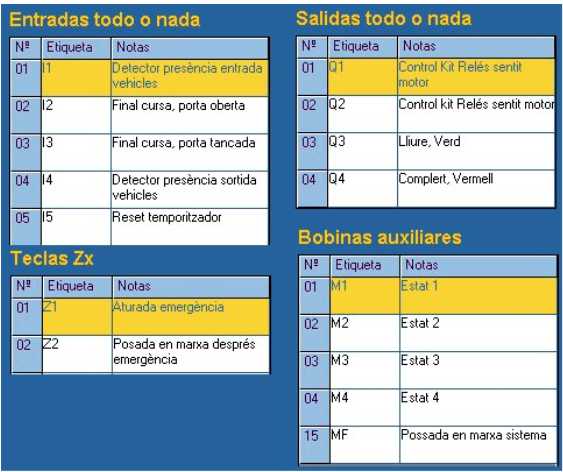

El projecte té els següents
elements de control:
-
I1: Interruptor 1. Presència
de vehicle d'entrada (Detector presència). Obre la porta i Comptador
d'entrada de vehicles (C1).
-
I2: Interruptor 2. Final de
cursa, atura la porta una vegada oberta totalment i posa en marxa un temporitzador
(T1). T1 Tanca la porta. (Polsador NO)
-
I3: Interruptor 3. Final de
cursa. Atura la porta. Porta tancada. (Polsador NO)
-
I4: Interruptor 4: Presència
de vehicle de sortida. Obre la porta i descompta el comptador C1
-
I5: Interruptor 5: Reset del
comptador, C1.
-
Z1: Polsador d'aturada d'emergència.
-
Z2: Polsador de posada en marxa
després de l'aturada d'emergència.
El projecte té els següents
elements de sortida:
-
Q1 i Q2: Sortides que controlen
el kit de relés de control del sentit del motor.
-
Q3: Senyalització de
lliure, mitjançant un led verd, per exemple.
-
Q4: Senyalització de
complert, mitjançant un led vermell, per exemple.
-

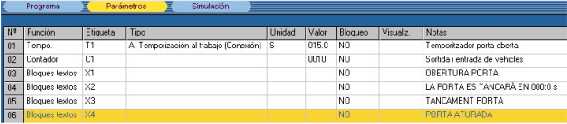

El funcionament seria el següent:
1. Quan arriba un vehicle,
mitjançant un detector de presència (I1), capta la presència
d'aquest vehicle i obre la porta. Surt el missatge: "OBERTURA PORTA". També
posa en marxa un comptador de 10 vehicles.
2. Quan la porta és
totalment oberta, activa un microrruptor final de cursa (I2) que atura
la porta i posa en marxa un temporitzador que manté la porta oberta
15 segons. Surt el missatge: "LA PORTA ES TANCARÀ EN 000:0 s"
3. Al final dels 15 segons,
la porta es tanca. Surt el missatge "TANCAMENT PORTA".
4. Quan la porta es tanca
totalment, activa un microrruptor (I3) que atura la porta totalment. Surt
el missatge: "PORTA ATURADA"
5. La porta queda preparada
per tornar a ser activada quan arribi o surti altre vehicle.
-
A més, el sistema incorpora
una sèrie de millores:
-
Si mentre la porta s'està
tancant i arriba o surt altre vehicle, aquesta es torna a obrir mitjançant
el detector de presència, I1 o I4.
-
Si mentre està contant
el temps que està oberta la porta, arriba o surt un vehicle, el
temporitzador es reinicialitza.
-
Un polsador d'aturada d'emergència
de la porta, Z1 i altre polsador de posada en marxa després de l'aturada
d'emergència, Z2.
-
Un comptador, 10 vehicles, d'entrada
i sortida de vehicles, C1.
|
|
Esquemes / dibuixos /
fotos |
|

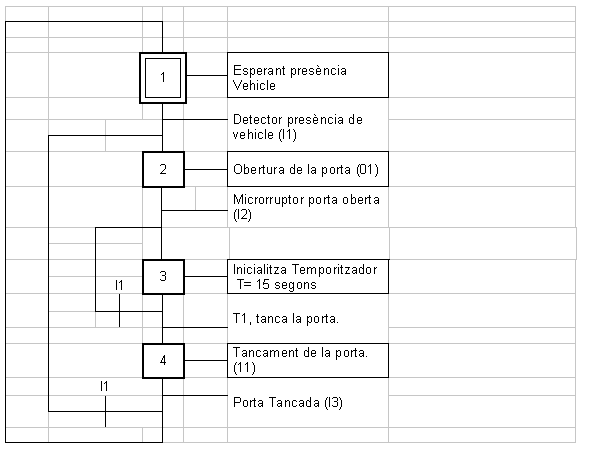

GRAFCET |
|
|
|
|
|
|
|
|
|
|
|
|

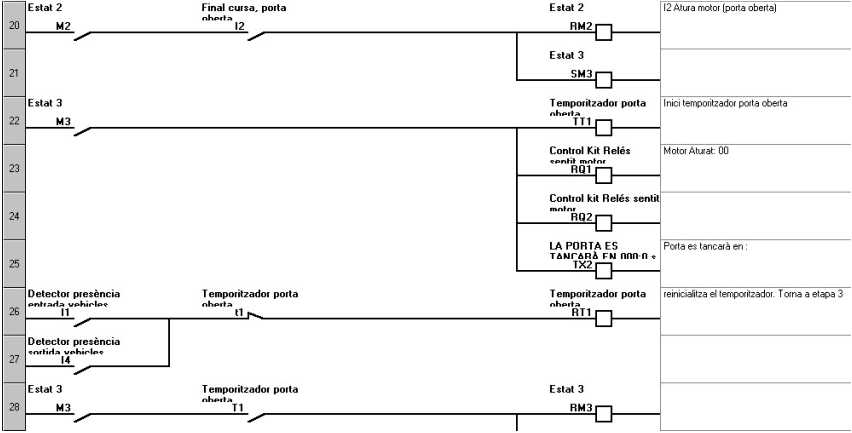

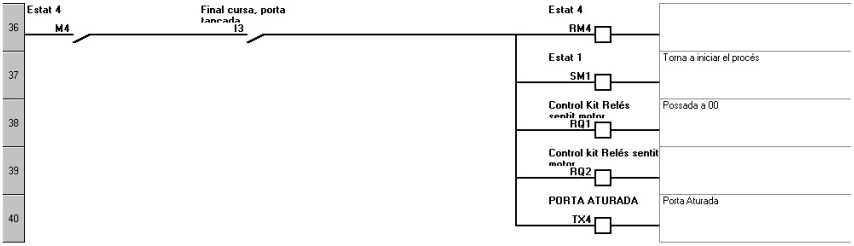

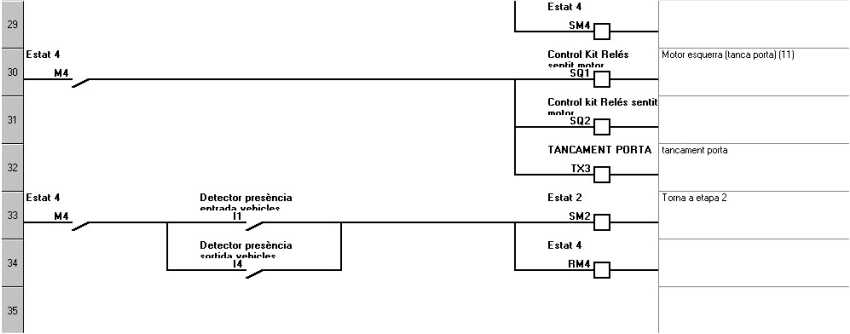

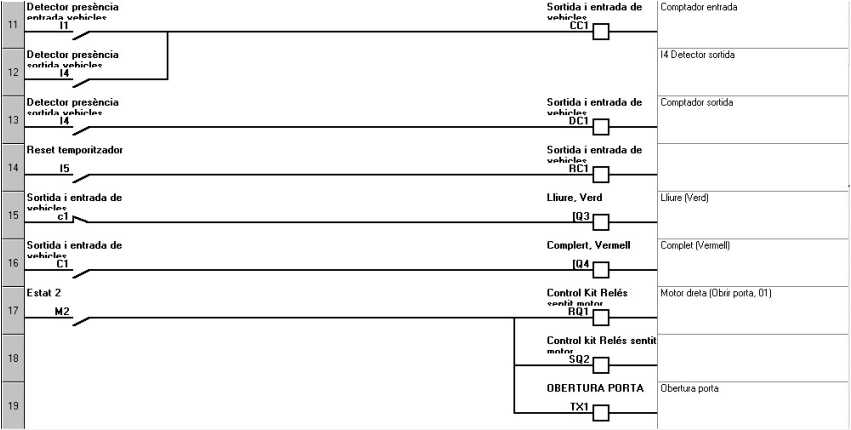

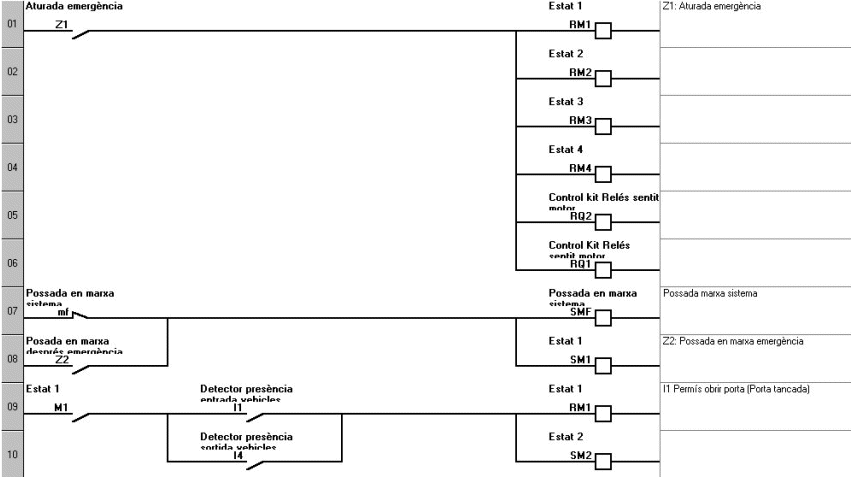

Programa amb símbols
elèctrics |
|
|
Possibles millores |
|
-
El programa incorpora unes millores
ja fetes, però que no incorpora el Grafcet. Una possibilitat seria
fer un grafcet amb les millores.
-
Quan el garatge estigui ple
que no deixi entrar cap vehicle, però si sortir.
-
Quan entri un vehicle, els llums
del garatge s'encenguin amb un temporitzador.
-
Detector de temperatura i fums
i activació d'un extintor o ventilador segons el cas.
|
|
Valoració / conclusions |
|
-
L'hem trobat molt adequat a
les exigències inicials que teníem nosaltres i pel nivell
pretès al batxillerat tecnològic.
-
De cara als cicles formatius
aquest mòdul de PLC es queda una mica petit.
|
|
|
|
|
|
|
|
|
|
