ACTIVITATS D'INFORMÀTICA 2n ESO Professora: Maria Bañeres |
PRÀCTICA 6. Construcció de climogramestaules i gràfics
Uns
dels gràfics més útils són els climogrames amb els quals podem estudiar les
característiques climàtiques d’una zona, comparar-les amb les d’una altra
i caracteritzar els diferents tipus de clima que es donen a tot el planeta.
Per

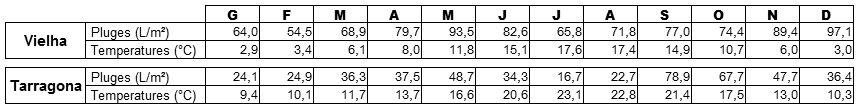

a fer-ho només cal conèixer les dades mitjanes mensuals de temperatura (ºC) i
de pluges (L/m²) de dues estacions meteorològiques per a poder fer la
comparació.
Amb
aquestes dades podem construir el nostre full de càlcul amb una taula de dades
i dos gràfics associats.

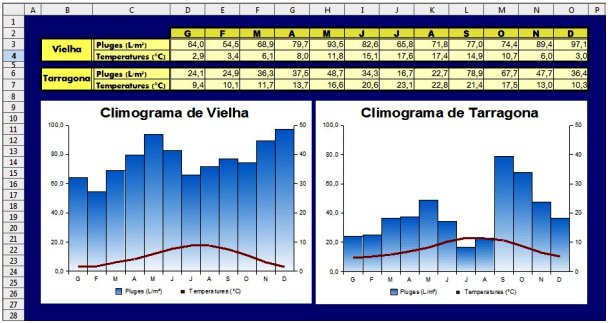

El resultat podria ser similar al següent:
Desenvolupament
de la pràctica
Elaboració de la taula
Creeu
un full nou i guardeu-lo a l'escriptori amb el nom de Climograma.
Modifiqueu
les mides de les columnes i de les files 1 i 5.
Entreu els noms dels mesos en el rang D2:O2 i els rètols climàtics[1] de la columna C.
Seleccioneu el rang B3:B4 i accediu a Format | Fusiona cel·les. Accediu a Format | Cel·les | Alineament i trieu Centre a Horitzontal i Vertical. Premeu D'acord.
Entreu el rètol de Vielha a la cel·la que heu creat a partir del rang B3:B4 i el de Tarragona al rang B6:B7.
Entreu les dades climàtiques de Vielha al rang D3:O4. Feu el mateix amb les dades de Tarragona D6:O7.
Desactiveu
la quadrícula del full, si la teniu activada fent Eines | Opcions |
OpenOffice CALC | Visualitza | Desactivar Línies de graella.
Seleccioneu
el rang A1:P20, accediu a Format | Cel·les | Fons i trieu un
color blau com el de la figura.
Seleccioneu
el rang B2:O7, accediu a Format | Cel·les | Efectes de lletra
i trieu el color blanc. D'aquesta manera, els caràcters sortiran de color
blanc. Accepteu.
Seleccioneu
el rang D2:O2. Accediu a Format | Cel·les | Vores. Trieu un
estil de línia i el color blanc i, a continuació, premeu el quart botó de
l'apartat Arranjament de línies Estàndard. Premeu D'acord.
Feu
el mateix amb els rangs B3:O4 i B6:O7.
Elaboració del gràfic de Vielha
Seleccioneu
el rang C2:O4.
Activeu
el menú Insereix | Diagrama, o bé feu clic al botó
d'assistent dels gràfics
de la
barra d'eines.
En
la primera finestra que surt, assegureu-vos que estiguin seleccionades les
opcions La primera fila com a etiqueta i La primera columna com a
etiqueta.
En
la segona finestra, trieu Dades en Files i el diagrama de Columnes
(el tercer de la primera fila). Activeu, també, l'opció Mostra els
elements de text en la visualització prèvia. Fixeu-vos que, per ara,
el gràfic és només de columnes.
En
la tercera finestra, heu de triar la quarta variant, és a dir, el Diagrama
combinat: Línies i columnes. Aquí, l'aspecte del gràfic ja s'assembla
més a un climograma.
En
la quarta finestra, entreu el títol del diagrama Climograma de Vielha.
Premeu Crea.
Per canviar de lloc la llegenda:
Seleccioneu
la llegenda i accediu, amb el botó dret del ratolí, a Propietats
de l'objecte | Posició. Trieu la posició Baix.
En
la fitxa Vores, trieu l'estil Invisible.
Premeu D'acord.
Per inserir un eix secundari:
Cal
inserir un eix secundari relacionat amb la corba de temperatures:
Amb
el gràfic seleccionat amb doble clic, accediu a Insereix | Eixos i
trieu l'opció de l'Eix Y secundari. Premeu D'acord.
Seleccioneu
la línia de temperatures i, amb el botó dret del ratolí, accediu a Propietats
de l'objecte | Opcions i trieu Alinea la línia de dades a 2n eix Y.
Accediu a la fitxa Línia i trieu un color vermell, una línia més
gruixuda (més ampla) i, amb el botó Selecciona..., trieu l'opció Sense
icona. Premeu D'acord.
Per modificar l'escala dels eixos:
Per
a que les dades del climograma puguin ser interpretades necessitem que
l’escala de l’eix de les pluges sigui el doble de la de temperatures, per
tant hem de modificar les escales.
Seleccioneu
l'eix de la pluja i, amb el botó dret del ratolí, accediu a Propietats
de l'objecte | Escala. Per mantenir la coherència entre les
escales dels dos eixos, feu que el Mínim sigui 0, el Màxim
100 i l'Interval principal 20. Premeu D'acord.
Seleccioneu
l'eix secundari i, amb el botó dret, accediu a Propietats de l'objecte |
escala. Modificareu l'escala de l'eix de les temperatures fins a la
meitat de l'altre eix. Feu, doncs, que el Mínim sigui 0,
el Màxim 50 i l'Interval principal 10.
Premeu D'acord.
Per modificar les barres verticals:
Seleccioneu
una de les barres verticals i quedaran totes seleccionades. Amb el botó
dret del ratolí accediu a Propietats de l'objecte | Opcions.
Feu que l'espaiat sigui 0.
Ja
que esteu en aquesta opció, podeu aprofitar per canviar l'aspecte de les
barres. Accediu a la fitxa Àrea i trieu un color blau. En
la fitxa Transparència, activeu l'opció Gradació.
Premeu D'acord.
Per modificar línies i rètols:
Feu
que les línies horitzontals siguin invisibles (Propietats de l'objecte |
Línia | Estil | Invisible).
Feu
que el títol principal estigui en negreta i amb una lletra de mida 10 (Propietats
de l'objecte | Caràcters... ).
Feu
que els rètols de la llegenda i dels eixos tinguin una lletra de mida 8 ( Propietats
de l'objecte | Caràcters... ).
Elaboració del gràfic de Tarragona
Per
elaborar el climograma de Tarragona tenim dues opcions: fer un altre cop tot el
procés anterior però ara amb les dades de Tarragona, o bé podem aprofitar
part de la feina feta.
Seleccioneu
amb un sol clic (no amb el doble clic habitual) el climograma de Vielha.
Amb
el botó dret del ratolí accediu a l'opció Copia.
Cliqueu
una cel·la buida a la vora del climograma que ja teniu i, amb el botó dret
del ratolí, trieu l'opció Enganxa.
Amb
aquestes accions heu fet una còpia del gràfic anterior. És clar que haureu de
modificar la selecció de dades inicials, de manera que el climograma
correspongui a les dades de Tarragona i no de Vielha:
Seleccioneu
amb sol clic (aquí tampoc no s'ha de fer doble clic) la còpia.
Amb
el botó dret, accediu a l'opció Modifica l'àrea de dades.
En
la finestra que haurà sortit, encara hi figura la referència $Climes.$C$2:$O$4
de les dades de Vielha. S'hauran de canviar:
Amb
la referència $Climes.$C$2:$O$4 seleccionada, accediu al rang C2:O2 i
seleccioneu-lo. Observareu que en la casella Àrea de la
finestra que s'havia obert apareix la referència a la selecció feta
$Climes.$C$2:$O$2.
Escriviu
un punt i coma (;) a continuació d'aquesta referència i, tot seguit,
acabeu de seleccionar les dades de Tarragona, és a dir, el rang C6:O7.
Observeu que ara l'Àrea seleccionada és $Climes.$C$2:$O$2;$Climes.$C$6:$O$7,
que és la correcta. Premeu Crea.
Ara
haureu de fer tots els canvis necessaris per tal que el diagrama sigui correcte:
Feu
un doble clic per seleccionar el nou gràfic creat.
Canvieu
el títol principal, fent un doble clic a sobre i canviant Vielha per
Tarragona.
Seleccioneu
l'eix vertical de l'esquerra i, amb el botó dret del ratolí, accediu a Propietats
de l'objecte | Escala. Feu que el valor mínim ara sigui 0. Premeu D'acord.
Feu
el mateix amb l'altre eix vertical.
Deseu
el full de càlcul a l'escriptori
Pràctica adaptada
del Curs D51. Curs de full de càlcul avançat.. P.Bujosa, S.Manrique i J.C.Vilches. 2007
Presentació
de la pràctica
Obriu el vostre compte de correu fent clic a www.gmail.com.
Creeu un mail, adjunteu-hi l'arxiu del full de càlcul i envieu-lo al/a la professor/a.
Recordeu que per tal que us en quedi una còpia per a poder fer el dossier trimestral cal que utilitzeu l'opció Afegeix un camp Cc i us la envieu també a vosaltres mateixos (això ho haureu de fer amb totes les activitats).
A l'assumpte cal que hi consti Activitat Climograma, expliqueu el que vulgueu a l'espai reservat per escriure i adjunteu-hi la vostra activitat.
Recordeu que el vostre arxiu CALC estarà guardat a l'Escriptori.
[1]
Per
fer el superíndex de m² ho podeu fer mitjançant la tecla ALT + 253 (al
teclat numèric). Igualment per a fer el símbol dels graus ho podeu fer
prement ALT + 248.
