Introducció

En aquest apartat descriurem les eines o recursos que utilitzarem per poder 'prendre el pols' a l'aplicació Squid:

- Monitorització via línia de comandes
- Monitorització via Web amb l'aplicació cachemgr.cgi
- Generació d'estadístiques d'ús i aprofitament de la cache amb l'script Calamaris

Monitorització general via línia de comandes

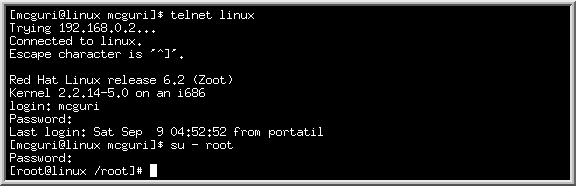

Per accedir a aquest nivell de monitorització cal tenir accés al teclat i pantalla del servidor o poder obrir una sessió telnet o ssh (secure shell, substitut encriptat del Telnet) contra ell.

És la més senzilla i la més potent a l'hora, doncs en cas de tenir problemes greus permet actuar directament sobre el fitxer de la configuració de l'Squid, reiniciar-lo, reconstruir els directoris de la cache, etc.

Proposem una pauta de control:

1.- Verificació de l'estat del procés Squid

Amb les ordres ps i top comprovarem l'estat del procés Squid, si està executant-se i quants recursos del sistema utilitza.

Així executant,

# ps -ef | grep squid

podrem veure si el procés està en marxa i el seu identificador,

en aquest cas, el procés principal de l'Squid està en marxa amb l'identificador 607.

O de forma estesa amb la mateixa ordre ps podem arribar a mesurar de forma puntual moltes més dades per saber fins a quin punt el procés Squid està utilitzant els recursos del nostre equip,

# ps -aux | grep squid

ens mostraria

tenint com a principals mesures la tercera columna amb %CPU utilitzada, la quarta amb %MEM física (pot ser més del 100 % si el sistema està paginant) i el flag d'estat del procés que aquí apareix com S indicant que el procés està adormit des de fa menys de 20 segons.

Recordem que els altres flags que poden aparèixer son:
R - El procés s'està executant.
T - El procés ha rebut un senyal i està aturat.
P - El procés està esperant per entrar a paginar.
D - El procés està esperant una resposta I/O de disc.
I - El procés està adormit des de fa més de 20 segons.
Z - El procés s'ha aturat però ha quedat en la llista d'actius. S'anomenen també zombie o defunct process.

Per fer una monitorització a intervals regulars podem utilitzar l'ordre top.

Així executant:

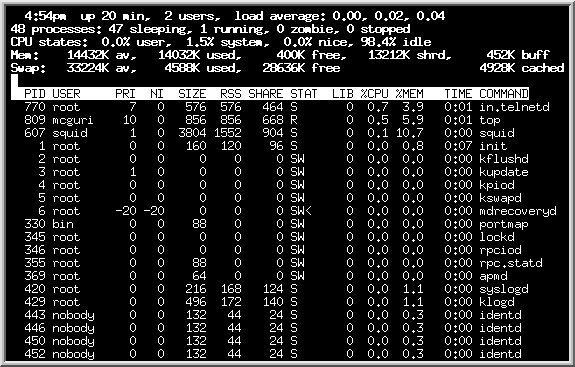

# top

apareixen en pantalla els processos més actius i la informació del sistema. Sense cap paràmetre addicional la mesura es va actualitzant cada cinc segons:

Podeu aturar el monitor amb CRTL+C.

Amb el màxim de clients treballant amb el proxy, el procés principal de l'Squid no hauria d'utilitzar més del 75 % de la memòria del sistema i tampoc sotmetre l'equip a mitjanes de càrrega (load average) superiors a 4. Hem de tenir en compte que aquest equip ha de poder realitzar altres tasques.

La càrrega la podeu consultar amb l'ordre top o amb uptime i sempre apareix en tres mesures, la primera és la mitjana de càrrega registrada en l'últim minut, la segona en els últims cinc minuts i la tercera en els quinze últims.

Podeu alliberar memòria reduint el valor assignat al paràmetre cache_mem, i si us cal reduir càrrega haureu d'eliminar processos innecessaris que estiguin executant-se en el sistema.


2.- Inspecció fitxer de registre cache.log

Inspeccionant les últimes entrades del fitxer cache.log n'hi ha prou per saber si l'Squid treballa sense problemes, qualsevol incidència que afecti el funcionament del programa hi apareixerà reflexada. Quan hi ha una aturada del servei, és a dir, que amb les mesures del primer punt no aconseguim veure l'Squid en marxa, és el primer fitxer que cal observar.

Anem a veure un exemple del que podem obtenir del fitxer cache.log.

Hem volgut canviar el directori del magatzem cache, modificant la configuració. A l'hora de posar l'Squid en marxa ens adonem que no dóna servei.

Per veure que pot estar passant, ens posicionem dins el directori /var/log/squid i executem l'ordre:

# tail cache.log

i veurem dins les últimes línies:

sembla que no hem inicialitzat el nou directori ( /magatzem), passem a fer-ho manualment:

# squid -z

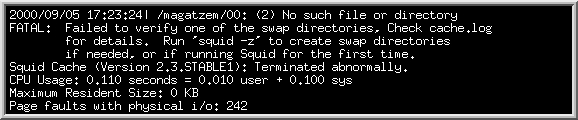

i la resposta que obtenim és:

Ja hem detectat l'error, el procés Squid no té drets per poder crear la nova estructura del magatzem, resultava que el directori era de l'usuari root i tal com havíem comentat dins l'apartat de personalització, ha de ser propietat de l'usuari squid.

Si volem mantenir en observació l'Squid podem volcar una traça del que es va registrant al fitxer en pantalla executant:

# tail -f cache.log


3.- Inspecció fitxer de registre access.log

Per acabar, quan hi ha problemes d'accés per part d'algunes de les nostres estacions de treball i d'altres funcionen correctament, o volem veure si fa peticions correctament als proxy de la jerarquia, o pel contrari accedeix directament, podem consultar el fitxer access.log.

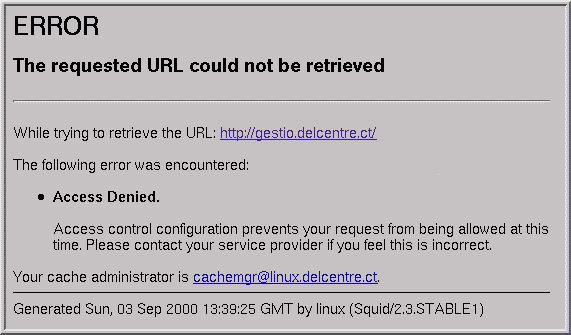

Per exemple, si volem saber si ha 'denegant' l'accés a algun dels nostres clients des de l'última rotació de registres, per intentar accedir al servidor Web de gestió, tal com veiem en la figura:

executarem:

# more access.log | grep DENIED | grep gestio.delcentre.ct

i podem observar entre d'altres entrades les que es refereixen a gestió:

On trobarem detallat:

- l'adreça ip del client, 192.168.0.10
- el resultat de la petició processada per l'Squid, TCP_DENIED
- la URL demanada, http://gestio.delcentre.ct
- l'acció que ha pres l'Squid, NONE

Aquest fitxer conté totes les peticions servides pel proxy als clients, per això és molt útil per generar estadístiques del rendiment i ús de l'Squid.


Monitorització via Web amb l'aplicació cachemgr.cgi

La mateixa distribució de l'Squid inclou l'aplicació cgi cachemgr.cgi que permet consultar des de qualsevol navegador un conjunt molt complet de mesures sobre el funcionament del proxy.

L'accés a aquesta aplicació es pot restringir des de la configuració de l'Squid. Amb la configuració recomanada ens demanarà una contrasenya i és accessible des de qualsevol estació del centre.

Copieu l'aplicació cachemgr.cgi, del directori /usr/lib/squid, a l'espai d'execució de cgi-bin del servidor Web (Apache) /home/httpd/cgi-bin.

Per accedir-hi només cal un navegador i demanar la URL:

http://192.168.0.2/cgi-bin/cachemgr.cgi

o

http://www.intracentre/cgi-bin/cachemgr.cgi

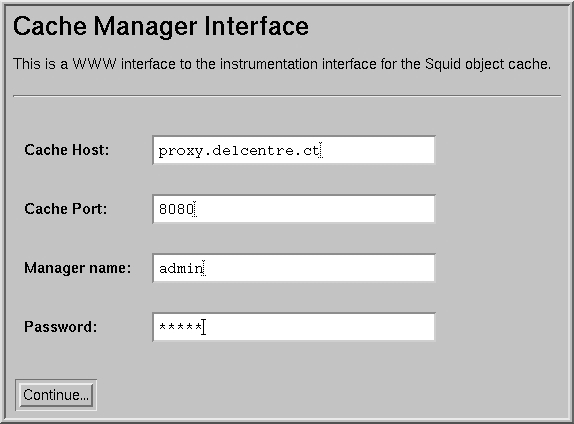

i ens apareixerà el següent menú:

que caldrà omplir en cada opció:

Cache Host:  192.168.0.2 -> Nom o adreça IP del host on hi ha l'Squid.

Cache Port:   8080 -> Port pel que dóna servei el proxy cache.

Manager name:  admin -> Nom de l'usuari que vol accedir (no es verifica).

Password:  ***** -> Contrasenya assignada dins al fitxer squid.conf.


Un cop al menú principal, podem consultar qualsevol paràmetre dels mesurats dins les trenta tres opcions.

En aquest cas la pauta proposada és:


1.- General Runtime Information

Ens dóna un recull de dades que ens permet saber com està responent l'Squid, agrupat en apartats:

- Informació sobre les connexions.
- Informació sobre la cache.
- Mitjanes de temps de servei.
- Recursos CPU utilitzats per l'Squid.
- Memòria utilitzada.
- etc.

Tenim al nostre abast de forma senzilla gairebé tots els paràmetres necessaris per saber si l'Squid està donant servei de forma correcta.

En la figura següent podem observar la informació detallada sobre la cache, tenint directament el percentatge d'encerts (HITS) i errors (MISS).


2.- Cache Client List

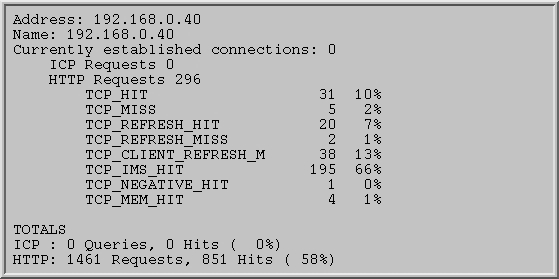

Podem veure un resum del rendiment de la cache per cada connexió, identificades per l'adreça IP de l'equip, i al peu de pàgina el resultat d'encerts i errors del total.

En aquest llistat apareixeran tots els equips que facin peticions a la cache, així podreu verificar quins treballen i quins tenen malament la configuració.

També hi podreu veure les connexions denegades per les llistes d'accés (acl), amb la
seva adreça IP i totes les peticions llistades com TCP_DENIED.

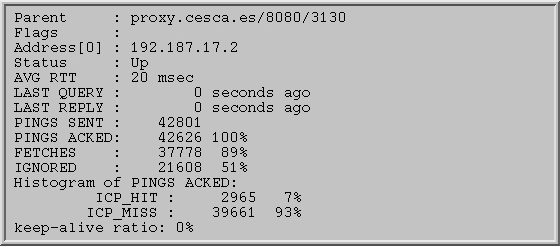

3.- Peer Cache Statistics

Aquesta opció ens permetrà verificar l'enllaç amb la jerarquia, llistant un resum de les peticions fetes pel nostre Squid als pares corresponents.

La configuració actual amb un sol pare no mostra aquesta opció però cal anomenar-la, doncs és molt necessària per verificar el funcionament de les relacions en jerarquies complexes.

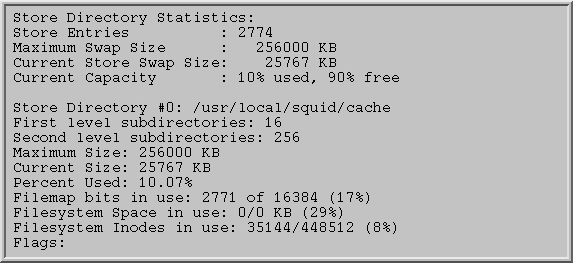

4.- Store Directory Stats

Ens ajudarà a verificar l'estat del magatzem en disc, el percentatge d'ocupació, el nombre d'objectes, etc.

Aquesta eina doncs es presenta com una interfície molt útil per resoldre incidències amb el nostre proxy, amb l'avantatge addicional de poder-la consultar des de qualsevol navegador web connectat a Internet.


Generació d'estadístiques d'ús i aprofitament de la cache amb l'script Calamaris

Per completar aquest apartat de manteniment i monitorització ens aniria molt bé poder processar les dades de qualitat de funcionament de l'Squid que hi ha reflexades dins el fitxer d'accessos.

Utilitzant l'aplicació calamaris generarem un fitxer HTML amb un recull estadístic força complet.

Seguim la pauta següent per implementar la generació d'estadístiques diàries:

1.- Instal·lació de l'aplicació Calamaris

Aprofitarem la distribució en format RPM de l'aplicació Calamaris per instal·lar fàcilment l'script al sistema, encara que estigui dins un servidor FTP remot.

# rpm -i http://www.xtec.es/formacio/curstele/d70/d70m5/calamaris-2.27-2.i386.rpm

(tot va dins una sola línia)

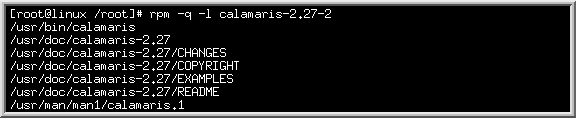

Demanem el llistat de fitxers que ha instal·lat:

i veiem que tenim l'script principal amb el nom de calamaris, una mica de documentació i la pàgina del manual per consultar les funcionalitats més bàsiques.

Cal tenir en compte que els exemples que hi ha a la documentació es refereixen a l'script principal amb el nom de calamaris.pl i en aquest cas no porta l'extensió.

2.- Rotació de logs diaris i generació del fitxer proxystats.html

Per evitar una acumulació de fitxers de registre (logs) activarem una rotació diària i un cop processats els logs pel Calamaris els eliminarem.

2.1.- Eliminem la rotació de l'Squid que governa per defecte l'aplicació logrotate, desant-ho al diretori /etc per si ens cal recuperar-ho.

# mv /etc/logrotate.d/squid /etc/squid.logrotate

2.2.- Modifiquem el control del registre de logs per aconseguir una còpia que processarem amb l'aplicació Calamaris.

Editem el fitxer squid.conf deixant l'opció:

logfile_rotate 1

Reiniciem el procés squid per fer efectius els canvis:

# squid -k reconfigure

2.3.- Preparem un script per executar la rotació, processar els logs i eliminar la còpia dels registres per estalviar disc.

Una possible solució pot ser:

fitxer process_log.sh
---------------------
#!/bin/sh
#
# Activa la rotació de logs, es generen els fitxers:
# access.log.0
# cache.log.0
#
/usr/sbin/squid -k rotate
/bin/sleep 10

#
# Generem les estadístiques amb Calamaris, es genera el fitxer
# proxystats.html
# (Atenció, les comandes que hi ha a continuació van dins una sola línia !)
#
/bin/cat /var/log/squid/access.log.0 | /usr/bin/calamaris -awH 'proxy.delcentre.ct' > /home/httpd/html/proxystats.html

#
# Eliminem el fitxer processat, access.log.0 i el cache.log.0
# per alliberar disc dur
#
rm /var/log/squid/*.log.0

# Fí de l'script

Un cop editat l'script cal donar-li drets d'execució

# chmod u+x process_log.sh

i ja podem provar d'executar-lo manualment

# ./process_log.sh

Si tot va bé es generarà el fitxer proxystats.html a l'arrel del servidor Web i podreu consultar el resultat del treball del proxy.

2.4.- Programem mitjançant l'eina cron l'execució de l'script que generarà les estadístiques.

En l'exemple suposarem que l'administrador vol crear una pàgina d'estadístiques diària, que recollirà el treball del proxy del dia anterior.

Tenim dues opcions:

- Aprofitant l'organització de tasques diàries que ofereix RedHat per defecte:

Copiem el fitxer process_log.sh dins els directori /etc/cron.daily i s'executarà de forma automàtica cada matinada a les 4:02 hores.

- Afegint una tasca perquè el cron del sistema la executi a l'hora que l'administrador decideixi:

Suposem que el fitxer process_log.sh l'hem desat a /etc/squid.

Crearem una tasca, de l'usuari root, al cron amb l'ordre:

# crontab -e

i quan s'obri la 'finestra d'edició amb vi' escriurem:

30 8 * * * /etc/squid/process_log.sh

desant-ho amb la combinació de tecles ESC :wq! la nova feina queda programada per executar-se cada dia a dos quars de nou del matí.

2.5 - Accés via Web a les estadístiques diàries

Podem visionar el recull d'estadístiques generades a la URL:

http://www.intracentre/proxystats.html

on podrem avaluar el treball diari del nostre proxy.
