Les instal·lacions solars fotovoltaïques sorgeixen com a necessitat proporcionar energia elèctrica nuclis o elements que estan aïllats de la xarxa elèctrica. Aquesta tecnologia es va començar a desenvolupar durant els anys seixanta en la cursa espacial per tal proveir d'energia elèctrica els satèl·lits que es posaven a l'espai. Actualment té un gran nombre d'aplicacions des de les ja esmentades electrificacions de nuclis aïllats de la xarxa elèctrica dins a les telecomunicacions o obtenció d'aigua dels pous.

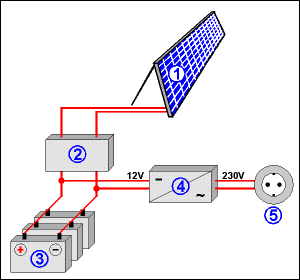

Les instal·lacions fotovoltaïques es componen de:

• Panells fotovoltaics (1).- Són dispositius encarregats de convertir de directament la radiació solar en energia elèctrica de corrent continu.
• Reguladors de càrrega (2).- Tenen la funció de controlar de forma automàtica la càrrega de les bateries. També tenen la funció de controlar el consum de les càrregues de corrent continu.
• Bateries (3).- Dispositius destinats a l'emmagatzematge de l'energia elèctrica en forma de corrent continu.
• Inversor o Convertidor CC/CA  (4).- Dispositiu electrònic encarregat de convertir el voltatge de corrent continu en voltatge altern de 220V i 50Hz, per tal d'alimentar les càrregues que funcionen a 220V o per lliurar l'energia sobrant a la xarxa elèctrica.
• Càrregues o Equips de consum (5).- Són tots aquells elements que han de consumir energia elèctrica i per els quals s'ha dissenyat la instal·lació. Les càrregues poden funcionar a 220V de corrent altern i a 12V de corrent continu. Aquestes darreres caldria connectar-les al regulador (2).
