Mòdul 3
Aplicacions educatives de full de càlcul
Pràctica 123456



Introducció

En aquesta primera pràctica de gràfics, us presentem:

  • Disseny i creació de diagrames de barres. Diferents subtipus

L'objectiu és crear una plantilla per a l'entrada de dades d'una experiència i utilitzar posteriorment els gràfics per visualitzar els resultats obtinguts.

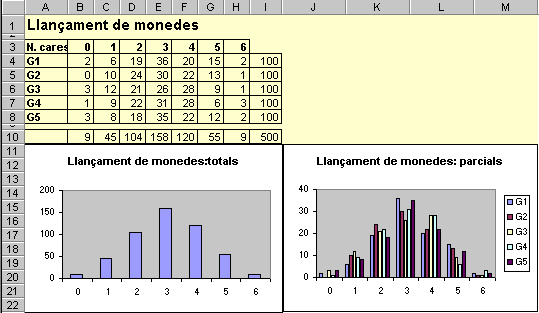

L'experiència consisteix a llançar a l'aire, simultàniament, 6 monedes i comptar el nombre de cares que apareixen. Cada grup d'alumnes realitza l'experiència 100 vegades i anota els resultats. El full ha de recollir els resultats de 5 grups, acumular-los i analitzar-los gràficament. El resultat serà similar al següent:



Desenvolupament de la pràctica

Construcció del full de càlcul
  • Anomeneu el segon full del llibre MODUL3 amb el nom de Monedes.
  • Desactiveu la visió de la quadrícula del full Monedes.
  • Modifiqueu l'amplada de les columnes: de B a H l'amplada serà 4 unitats. L'amplada de la columna A serà 7 i la de la columna I serà 5.
  • Modifiqueu l'altura de les files 2 i 9 a 6 unitats.
  • Entreu els rètols de les files primera i tercera i els de la primera columna, incloent les successions 0..6 i G 1..G 5. [1]
  • Incloeu a la cel·la I4 la fórmula =SUMA(B4:H4). Copieu-la sobre el rang I5:I8.
  • Incloeu a la cel·la B10 la fórmula =SUMA(B4:B8). Ho podeu fer, si voleu, amb el botó d'autosuma, modificant el rang seleccionat automàticament. Copieu-la sobre el rang C10:I10.
  • Doneu un fons groc clar al rang A1:M22.
  • Introduïu les vores convenients al rang A3:I10.
  • El full construït és una plantilla d'entrada de dades. Ompliu-la amb les dades que figuren en la taula següent:
  • En aquesta taula podeu observar, entre altres coses, que, en total, de les 500 vegades que s'han llançat 6 monedes, en 158 han sortit 3 cares, mentre que només en 9 ocasions han sortit 6 cares. Aquests diferents resultats es poden visualitzar millor fent servir un gràfic de barres.

Construcció del gràfic de resultats totals

Volem representar gràficament, mitjançant un diagrama de barres, els totals (rang B10:H10) utilitzant com a rètols de cada columna el contingut del rang B3:H3. Aquests valors s'hauran de situar a l'eix horitzontal (d'abscisses). El mètode que us presentem és diferent al de la pràctica anterior.

  • Seleccioneu el rang B10:H10.
  • Activeu el menú Insertar | Gráfico. Tota aquesta acció és equivalent a fer servir el botó d'assistent dels gràfics que trobareu a la barra d'eines.
  • En aquest moment començaran a sortir les diferents finestres que ajuden a seleccionar el gràfic desitjat i les seves característiques. En aquestes finestres d'ajuda podeu veure una mostra de com va quedant el gràfic prement el botó Presionar para ver muestra.
  • En la primera finestra d'ajuda, assegureu-vos que estigui seleccionada la fitxa Tipos estándar, trieu com a tipus de gràfic Columnas i com a subtipus el primer de la primera fila. Premeu Siguiente.
  • En la segona finestra d'ajuda, cal que estigui activada l'opció Filas de la fitxa Rango de datos. Aneu a la fitxa Serie i de l'apartat Rótulos del eje de categorías (X) premeu el botó de la dreta de la casella que està en blanc. Això us permetrà seleccionar el rang del full de càlcul que apareixerà a l'eix horitzontal. Seleccioneu el rang B3:H3 i premeu retorn. Premeu Siguiente.
  • En la tercera finestra d'ajuda, seleccioneu la fitxa Títulos i entreu el títol del gràfic Llançament de monedes: totals. Seleccioneu la fitxa Líneas de división i desectiveu l'opció Líneas de división principales de l'apartat Eje de valores (Y). Seleccioneu la fitxa Leyenda i desactiveu l'opció Mostrar leyenda. Premeu Siguiente.
  • En la quarta i última finestra d'ajuda, ha d'estar seleccionada l'opció Como objeto en Monedes. D'aquesta manera el gràfic quedarà incrustat en el mateix full de càlcul i no en un full nou. Premeu Terminar.
  • Col·loqueu el gràfic obtingut, aproximadament, en el rang A11:I22.

AjudaBusqueu informació sobre gráficos

Construcció del gràfic de resultats parcials

Volem representar gràficament, mitjançant diagrames de barres, les dades parcials recollides (rang B4:H8) utilitzant com a rètols de cada columna el contingut del rang B3:H3. Interessa fer servir els rètols del rang A4:A8 per identificar cada una de les sèries de dades.

  • Seleccioneu el rang A4:H8.
  • Activeu el menú Insertar | Gráfico . Tota aquesta acció és equivalent a fer servir el botó d'assistent dels gràfics que trobareu a la barra d'eines.
  • En la primera finestra d'ajuda, assegureu-vos que estigui seleccionada la fitxa Tipos estándar,  trieu com a tipus de gràfic Columnas i com a subtipus el primer de la primera fila. Premeu Siguiente.
  • En la segona finestra d'ajuda, cal que estigui activada l'opció Filas de la fitxa Rango de datos . Aneu a la fitxa Serie i de l'apartat Rótulos del eje de categorías (X) premeu el botó de la dreta de la casella que està en blanc. Això us permetrà seleccionar el rang del full de càlcul que apareixerà a l'eix horitzontal. Seleccioneu el rang B3:H3 i premeu retorn. Premeu a continuació Siguiente.
  • En la tercera finestra d'ajuda, seleccioneu la fitxa Títulos i entreu el títol del gràfic Llançament de monedes: parcials. Seleccioneu la fitxa Líneas de división i desectiveu l'opció Líneas de división principales de l'apartat Eje de valores (Y). Seleccioneu la fitxa Leyenda i deixeu activa l'opció Mostrar leyenda. D'aquesta manera es veuran els noms dels diferents grups.  Premeu Siguiente.
  • En la quarta i última finestra d'ajuda, ha d'estar seleccionada l'opció Como objeto en Monedes. D'aquesta manera el gràfic quedarà incrustat en el mateix full de càlcul i no en un full nou. Premeu Terminar.
  • Col·loqueu el gràfic obtingut, aproximadament, en el rang J11:M22.
  • Canvieu alguns valors del full de càlcul i comproveu com els dos gràfics creats s'actualitzen, automàticament, cada vegada que es modifica una dada: el full i els gràfics estan connectats de manera automàtica.
  • Protegiu contra escriptura tot el full excepte les cel·les d'entrada de dades. [2]
  • Enregistreu el full de càlcul (les finestres gràfiques quedaran enregistrades de manera automàtica amb el full).


Aclariments
[1] Entreu els rètols de les files primera i tercera i els de la primera columna incloent les successions 0..6 i G 1..G 5.
  • Les dues successions es poden introduir per moviment de cursor.
[2] Protegiu contra escriptura tot el full excepte les cel·les d'entrada de dades.
  • Seleccioneu el rang B4:H8 i desactiveu l'opció Bloqueado del menú Formato | Celdas | Proteger per tal de permetre que el contingut d'aquestes cel·les pugui ser modificat.
  • Activeu l'opció Proteger hoja ,sense posar contrasenya, del menú Herramientas | Proteger.
