D51B. Mòdul 3. Pràctica 5. Aplicacions educatives del full de càlcul

Mòdul 3

Aplicacions educatives de full de càlcul

Pràctica

Introducció

Ens proposem construir un full de càlcul connectat a dos gràfics per comparar diferents tipus de climes, en funció de la temperatura i de la pluviositat observades en un any. Els fulls de càlcul contindran les temperatures mitjanes i la pluviositat mensual de dues ciutats. En variar les dades, hauran de canviar automàticament els gràfics associats. Estareu treballant amb:

Disseny i creació de gràfics superposats.

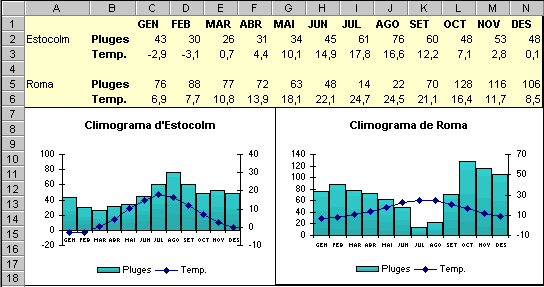

El resultat podria ser similar al següent:

Consideracions prèvies

Aquesta és una aproximació a la utilització dels gràfics d'Excel com a suport al tema dels climogrames. De fet, el full de càlcul Climes només el fem servir per contenir les dades climàtiques i per connectar els gràfics, vertaders protagonistes de la pràctica. Les reduïdes dimensions dels gràfics són degudes a la voluntat de presentar dades i gràfics en una mateixa pantalla. Si aquesta condició no es considera important, els gràfics es poden fer de mida més gran.

Com a novetat, cal citar la superposició de gràfics de diferents tipus.

	Desenvolupament de la pràctica
	Construcció del full de càlcul Seleccioneu un nou full del llibre MODUL3. Anomeneu-lo Climes. Desactiveu la visió de la quadrícula. Modifiqueu l'amplada de les columnes: de C a N l'amplada serà de 5 unitats. L'amplada de la columna A serà de 10 i la de la columna B serà de 7. Introduïu els rètols de la fila 1 i de les columnes A i B. Entreu les dades de les regions C2:N3 i C5:N6. Les dades d'Estocolm són: 43 30 26 31 34 45 61 76 60 48 53 48 -2,9 -3,1 0,7 4,4 10,1 14,9 17,8 16,6 12,2 7,1 2,8 0,1 Les dades de Roma són: 76 88 77 72 63 48 14 22 70 128 116 106 6,9 7,7 10,8 13,9 18,1 22,1 24,7 24,5 21,1 16,4 11,7 8,5 Doneu un fons groc clar al rang A1:N18. Dibuixeu un marc exterior negre al rang A1:N18.
	Construcció del climograma d'Estocolm Seleccioneu el rang B1:N3. Activeu el menú Insertar \| Gráfico o bé feu clic a sobre el botó d'assistent dels gràfics que trobareu a la barra d'eines. En la primera finestra d'ajuda, aneu a la fitxa Tipos personalizados i trieu el tipus de gràfic anomenat Líneas y columnas 2. Feu clic a sobre Siguiente. En la segona finestra d'ajuda, feu clic a sobre Siguiente. En la fitxa Títulos de la tercera finestra d'ajuda, entreu el títol del gràfic Climograma d'Estocolm. Aneu a la fitxa Leyenda i seleccioneu la ubicació de la llegenda a sota del gràfic. Premeu Siguiente. En la quarta finestra d'ajuda feu clic a sobre Terminar amb l'opció Como objeto en: Climes per confirmar que voleu el gràfic situat en aquest full. Situeu la finestra gràfica aproximadament en el rang A7:F18. Feu desaparèixer el rectangle gris del centre del gràfic, com heu fet en pràctiques anteriors. L'aspecte d'aquest gràfic encara no és com el que surt a la figura. A continuació fareu els canvis necessàris. En primer lloc canviareu la mida del títol del gràfic i dels rètols dels mesos. Feu clic a sobre el títol del gràfic per tal que quedi seleccionat i, sense moure el cursor, premeu el botó dret del ratolí. Trieu l'opció Formato del título del gráfico i en la fitxa Fuente canvieu la mida a 10. Situeu el cursor sobre l'eix horitzontal fins que aparegui el rètol Eje de categorías. A continuació, sense moure'l, premeu el botó dret del ratolí i trieu l'opció Formato de ejes del menú que s'haurà desplegat. Aneu a la fitxa Fuente i entreu la mida 5 per als rètols dels mesos. Ara canviareu l'aspecte de la llegenda. Feu clic a sobre la llegenda fins que quedi seleccionat el marc i prement el botó dret del ratolí trieu el Formato de leyenda. Aneu a la fitxa Tramas del menú desplegat i trieu les opcions Ninguno i Ninguna. Aneu a la fitxa Fuente i seleccioneu la mida 8 i després premeu Aceptar. Amplieu les mides de la llegenda fins que s'assemblin a la figura. En el gràfic han sortit dos eixos verticals. L'eix de l'esquerra controla les barres que mesuren la pluja, mentre que l'eix de la dreta fa referència a la línia de les temperatures. A continuació canviareu l'escala d'aquests dos eixos verticals per tal d'interpretar millor el climograma. Seleccioneu l'eix vertical de la dreta de les temperatures (Eje de valores secundario) i accediu, amb el botó dret del ratolí o fent doble clic amb l'esquerre, al menú Formato de ejes. Aneu a la fitxa Escala i entreu un valor mínim de -10 i un valor màxim de 40. Aneu a la fitxa Fuente i seleccioneu la mida 8. Premeu Aceptar. Feu el mateix amb l'eix de l'esquerra de les pluges (Eje de valores), entrant un valor mínim de -20 i un màxim de 80. D'aquesta manera, l'escala d'un eix serà el doble que la de l'altre. Entreu també una mida 8 per a la font. Sovint, els climogrames es representen amb barres no separades. Això es pot aconseguir com veureu a continuació. A més podreu canviar també el color de les barres. Feu clic a sobre les barres i prement el botó dret del ratolí accediu al menú Formato de serie de datos. Aneu a la fitxa Opciones i modifiqueu l'apartat Ancho del rango fins arribar a 0. Aneu a la fitxa Tramas i trieu el color de l'àrea que volgueu. Si premeu l'opció Efectos de relleno podeu provar diferents estils d'ombres per a les barres. En acabar premeu Aceptar.
	Construcció del climograma de Roma Per obtenir el segon climograma caldrà actuar de manera similar, seleccionant les dades de la segona ciutat. Els noms dels mesos no es troben, en aquest cas, junt amb les dades la qual cosa modifica parcialment el procés de creació del gràfic: Inicialment, cal seleccionar, fent servir la tecla Control com ja heu fet a la pràctica 4, els rangs B1:N1 i B5:N6. Seguiu tots els passos que heu fet per arribar al gràfic anterior. El títol del gràfic ha de ser Climograma de Roma. Per canviar les escales dels eixos verticals convé entrar, per a l'eix de l'esquerra, un valor mínim de 0, un màxim de 140 i com a unitat principal un 20. Per a l'eix de la dreta entrareu un mínim de 0, un màxim de 70 i una unitat principal de 10. Feu els canvis oportuns al títol, a l'eix horitzontal i a la llegenda per tal que aquests rètols quedin com en el climograma d'Estocolm. Repetiu el procés fet anteriorment per canviar el color de les barres i per tal que aquestes no quedin separades. Enregistreu el full de càlcul.
