Polígons:
geometria artística
Introducció
Polígons és un programa a cavall entre la geometria i el disseny gràfic que permet omplir una superfície amb figures geomètriques i aconseguir imatges de gran vistositat. El programa Polígons està pensat per crear imatges geomètriques combinant figures amb una estructura poligonal per experimentar amb diferents variables i dades numèriques que els algoritmes transformen en figures geomètriques complexes. El programa Polígons forma part del Projecte “Alfawin Geomètric” i es proposa que els alumnes, tot jugant, descobreixin les relacions numèriques i les estructures profundes de les figures geomètriques.
Instal·lació i primers passos

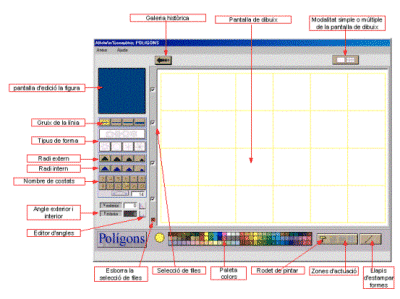

El Polígons es pot baixar de la web del programari educatiu de la XTEC a la pàgina http://www.xtec.net/cgi/programari_educatiu. D’allà us descarregareu un instal·lador que de manera automàtica copia els fitxers del programa dins l’ordinador. El Polígons s’instal·la junt amb altres programes de la sèrie Alfawin Geomètric, com el Màgic o el Calidoscopi, i crea una drecera en el menú Inici | Programes | Alfawin Geomètric i a l’Escriptori. En engegar-lo, s’observa que disposa de dos espais de treball:
- La pantalla d’edició amb el menú de les formes o polígons a l’esquerra.
- La pantalla de dibuix, a la dreta, on es multipliquen les formes fins a omplir la imatge.
La pantalla de dibuix té dues
formes de treballar:
|
 |
Dibuixar polígons
Les formes o polígons no es dibuixen directament, sinó que se seleccionen les diferents opcions de l’editor de formes o variables. En modificar-les, el sistema processa les dades i transforma les variables numèriques en estructures de tipus geomètric. Les figures es dibuixen a partir d’una circumferència, o dues si són formes estrellades. La mida de les circumferències, la mida dels angles, el nombre de costats, etc., determina la forma final. Les variables que s’han de considerar són:
- Nombre de divisions de la circumferència: que determina el nombre de costats i l'estructura triangular, quadrangular, pentagonal...
- Grandària del radi extern:determina la mida de la forma.
- Grandària del radi intern: determina l’espai interior dels polígons estrellats.
- Tipus de forma: estrella, polígon regular, diagonals, polígon plegat...
- Angle exterior: determina el gir de l’angle exterior dels polígons. En un polígon regular fa girar la figura. Disposa d’un editor d’angles.
- Angle interior: determina el gir de l’angle interior dels polígons estrellats.
- Gruix de la línia: gruix dels costats del polígon que pot prendre quatre valors:
|
|
|

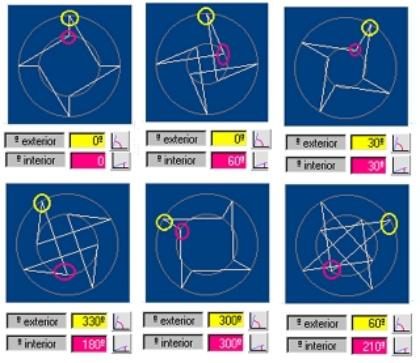

groc angle interior / vermell angle exterior
Estampar els polígons
Fent clic sobre la pantalla d'edició de la figura, el polígon s’estampa a la pantalla de dibuix. El resultat final de l’estampat depèn dels diferents paràmetres de la pantalla de dibuix que són:
- La modalitat de dibuix: simple o múltiple
- Les files seleccionades que determina en quines caselles s’estamparà la forma. Hi ha un botó vermell que desactiva totes les caselles seleccionades.
| Una manera diferent d’estampar les formes és utilitzar el llapis que estampa les formes una a una a la casella que assenyala. |  |
Els colors, les formes i altres prestacions
El Polígons disposa d’una paleta fixa de 96 colors. Les formes s’estampen no amb el color dibuixat a la pantalla d’edició, sinó segons el color seleccionat en cada moment.  |
El rodet és l’eina per pintar de colors les formes estampades. Només treballa a la pantalla de dibuix i omple els espais i les línies seguint el color com en qualsevol altre programa de dibuix. |
Podem delimitar l’acció del rodet perquè actuï en una casella
o bé una fila o tot el dibuix. En aquests casos, l’acció del rodet s’aplicarà
des de la casella assenyalada fins al final. El programa
desa i recupera els dibuixos en format BMP. Qualsevol imatge BMP es pot
recuperar i situar com un fons on podem estampar els polígons que dibuixem.
El Polígons genera automàticament una galeria històrica
que permet visualitzar les deu últimes modificacions i les recupera simplement
passant el cursor pel damunt.
Aquesta eina permet observar de forma dinàmica les últimes modificacions
i crear un efecte visual d'animació.
Propostes d’utilització
- Experimentació directa
- Reinterpretació i nova elaboració "... fes un dibuix com aquest..."
L'alumne/a ha de reproduir un model a partir de reconèixer primerament les característiques de la figura representada. També ha de trobar quines eines del programa són necessàries per a la construcció dels dibuixos. - Creació de mostres
A partir d’una forma inicial situada a la primera casella, anem modificant els paràmetres a poc a poc de manera que en les diferents caselles s’obté una evolució de les formes.
 |
 |
