Mòdul 2

Simulacions amb l'Interactive Physics

Pràctica

Exercicis

	Moviment oscil·latori harmònic simple

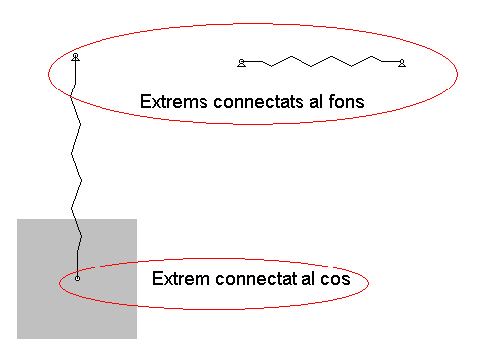

	L'objectiu d'aquesta pràctica és introduir la restricció molla i afegir una molla en un cos per poder simular un MOHS. La restricció molla té dos punts en els extrems que poden estar connectats al fons o a un cos. Hi ha un símbol de connexió diferent per indicar si el punt està adherit al fons o al cos. Per exemple, a la figura es mostren els extrems d'una molla lliure i d'una molla connectada a un cos.

	Adhesió d'una molla a un cos

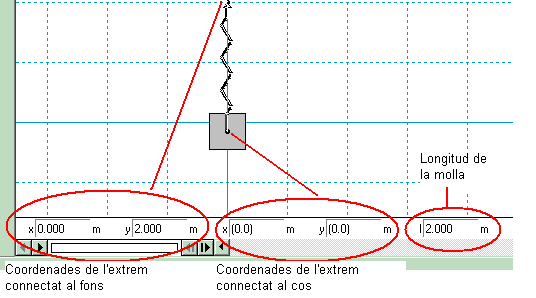

	En primer lloc, dibuixeu un cos quadrat d'uns dos metres de costat i seleccioneu la icona de la barra d'eines. Feu un clic amb el ratolí en el lloc on vulgueu situar el primer extrem de la molla. Arrossegueu el ratolí sobre el cos quadrat per situar el segon extrem de la molla. Quan el cos està sota la molla, l'extrem s'adhereix automàticament al cos, en cas contrari es fixa al fons. Feu un clic sobre la molla i mireu la barra de coordenades. S'hi mostren les coordenades dels punts extrems i la longitud de la molla. Les coordenades de l'extrem connectat al cos són coordenades relatives al centre del cos.
		Feu dues vegades clic sobre la molla per veure les propietats de la restricció. Veureu una finestra com la de la figura. Modifiqueu les propietats de la molla. La longitud es refereix a la longitud natural de la molla. Canvieu la constant K i la longitud de la molla (aquesta distància s'estableix automàticament com la distància entre els extrems). Fixeu-vos que la longitud (actual) no canvia en modificar el valor de la longitud. Arranqueu la simulació per veure com afecten els canvis en les propietats. Feu clic dins del menú desplegable Fuerza per veure les diferents relacions que es poden establir entre la força i els valors de x.
	Deseu la simulació amb els paràmetres que més s'ajustin a un MOHS amb el nom m2p1.ip.
