Pràctica Palanca
  Durant la pràctica utilitzareu una articulació amb clavilla per fer una simulació on es poden veure les lleis de la palanca.

  • L' articulació amb clavilla permet la rotació entre dos o més cossos a través dels punts superposats. En cas que només hi hagi un cos, l'articulació permet la rotació del cos respecte al fons.
  • L' articulació amb clavilla es troba dins de la barra d'eines.

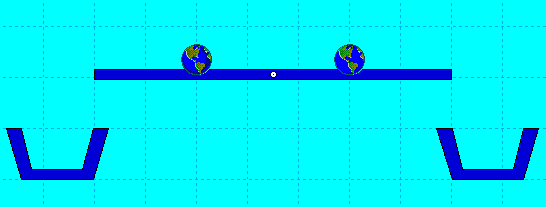

Al final de la pràctica, la simulació tindrà un aspecte similar al de la figura.


  Articulació amb clavilla


Durant aquest apartat, veureu algunes de les propietats de l'articulació amb clavilla.

  • Dibuixeu un rectangle d'uns 7 m de llargada, 0,2 m d'alçada i amb el centre a (3,5, 0).
  • Seleccioneu el rectangle i fixeu-vos en el petit cercle que indica la posició del centre de masses del rectangle.
  • Feu clic sobre l'eina articulació amb clavilla per seleccionar-la i feu de nou clic sobre el centre de masses del rectangle. L'articulació s'acoblarà automàticament.
  • Feu dos vegades clic sobre l'articulació per obrir la finestra de propietats. La finestra mostra els dos punts de les articulacions amb clavilla. Com que en aquest cas el cos està adherit al fons, es mostren les coordenades globals.

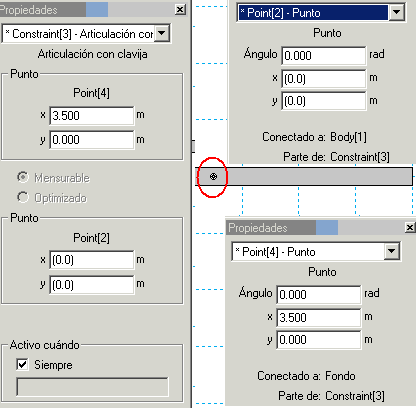

A la figura es mostren les coordenades dels dos punts. Aneu amb compte, ja que aquesta figura és una composició que permet veure les tres finestres a la vegada mentre que el programa només permet mostrar una finestra cada vegada.


  Creació de la simulació



Ara dibuixareu els elements necessaris per simular les lleis de la palanca.

  • Dibuixeu un cercle de 0,2 m de radi.
  • Feu dues vegades clic sobre el cercle per obrir la finestra de propietats. Poseu a zero els coeficients de fricció i d'elasticitat i doneu el valor d'1 kg a la massa.
  • Feu un cercle idèntic al primer, mitjançant Edición|Copiar|Pegar.
  • Col·loqueu els cercles sobre la barra amb coordenades (1, 0,3) i (6, 0,3).
  • Arranqueu la simulació per comprovar que el sistema es manté en repòs.

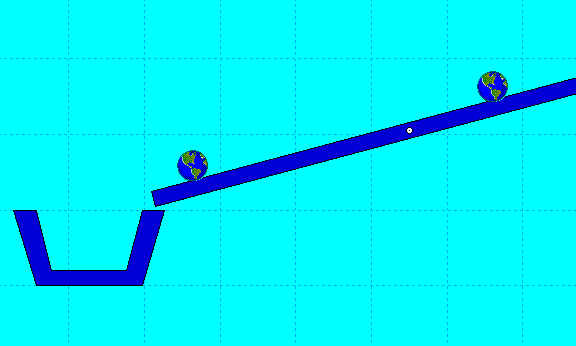

  • Modifiqueu les coordenades del primer cercle, per exemple poseu (2, 0,3). Arranqueu la simulació.
  • Aneu modificant les masses i les coordenades per comprovar que tot funciona correctament.

  Modificació de l'aspecte de la simulació



Si voleu, podeu modificar l'aspecte de la simulació canviant els colors i col·locant sota la barra unes paneres per recollir les boles.

Per fer aquestes modificacions o altres de similars, heu de recordar les pràctiques del mòdul 1.

  • Per canviar els colors, heu de seleccionar els objectes i anar al menú Ventanas | Apariencia.
  • Per crear les cistelles, heu de seleccionar l'eina Polígono dins de la barra d'eines.
  • Per adherir una imatge als cercles, recordeu la pràctica 5 del mòdul 1.

Deseu la simulació amb el nom m2p5.ip.
