Executar el programa m7p2.exe per conèixer el seu comportament.

Veure el llistat del codi del programa, m7p2.

Executar Visual Basic per editar el projecte (acabat): m7p2.vbp.


Com respondre al ratolí? Fem que la simulació sigui interactiva

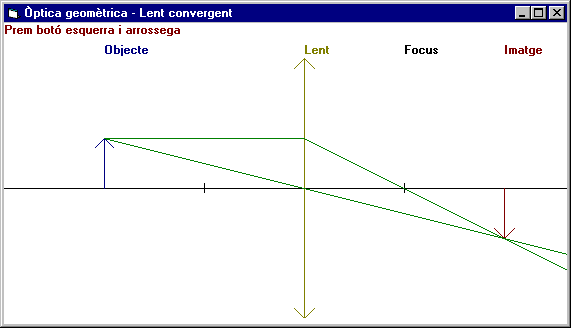

El que pretenem aquí és convertir la imatge estàtica en un veritable simulador interactiu. Es tracta de poder moure la posició del focus, de l'objecte o de la lent i veure com influeix en la imatge.

Per moure aquests objectes farem servir la rata. Cal que bellugueu la rata damunt d'algun dels objectes, la lent, el focus, l'objecte o el terra.

Observeu que quan la rata està damunt d'un objecte que pot ser mogut, aquesta canvia del seu aspecte normal, un fletxa, a una doble fletxa esquerra-dreta o amunt-avall, segons cap on es pugui moure l'objecte. També surt la llegenda, Prem botó esquerra i arrossega.





Fase de disseny de la interfície d’usuari

Aquest projecte el desareu a C:\VBCurs\VBActivi\m7\p2 amb el nom m7p2.

Podem partir del programa de la pràctica anterior i ja tindrem el formulari creat i una part dels events i hi afegirem les modificacions.
  • Creeu el directori.
  • Copieu-hi els fitxers de la pràctica anterior m7p1.vbp i m7p1.frm
  • Crideu Visual Basic fent doble clic a m7p1.vbp.
  • Guardeu el fitxer, save as..., amb el nom m7p2.frm i guardeu el projecte amb l'altre nom m7p2.vbp.
  • Un cop fet això podeu borrar els fitxers m7p1.vbp, i m7p1.frm.


Fase de programació de respostes a events


Variables d'àmbit a tot el formulari
    Dim yT, xL, xO, yO, F, xI, yI As Integer
Dim CalMoureObjecte, CalCanviarTamanyObjecte  As Integer
Dim CalMoureLent, CalMoureFocus, CalMoureTerra As Integer
La primera línia ja hi era en el programa anterior.

Hi hem afegit les següents variables: CalMoureObjecte, CalCanviarTamanyObjecte, CalMoureLent, CalMoureFocus, CalMoureTerra que seran les que indicaran quin objecte cal moure quan arrosseguem amb la rata.


Procediments d'àmbit a tot el formulari

Per iniciar les dades fem servir el mateix procediment iniciar en el qual inicialitzarem les noves variables.
    Sub iniciar ()
  yT = 165
  xL = 300
  xO = 100
  yO = 50
  F = 100

  CalMoureObjecte = 0
  CalMoureLent = 0
  CalMoureFocus = 0
  CalCanviarTamanyObjecte = 0
  CalMoureTerra = 0
End Sub
 El procediment (mètode) Pintar, que és el que fa el dibuix, és el mateix que abans. L'única diferència és que el text Imatge canvia per Imatge virtual quan l'objecte està més a prop de la lent que el focus. Per veure aquest comportament cliqueu m7p2.exe i poseu la rata damunt l'objecte i arrossegueu-lo cap a la lent.
    Sub Pintar ()
  Dim r As Integer

  Cls

  'Terra
  ForeColor = QBColor(0)
  Line (0, yT)-(1300, yT)

  'Focus
  Line (xL + F, yT - 5)-(xL + F, yT + 5)
  Line (xL - F, yT - 5)-(xL - F, yT + 5)
  CurrentX = xL + F
  CurrentY = 20
  Print "Focus"

 'Lent
  ForeColor = QBColor(6)
  Line (xL, yT - 130)-(xL, yT + 130)
  Line (xL - 10, yT - 130 + 10)-(xL, yT - 130)
  Line (xL + 10, yT - 130 + 10)-(xL, yT - 130)
  Line (xL - 10, yT + 130 - 10)-(xL, yT + 130)
  Line (xL + 10, yT + 130 - 10)-(xL, yT + 130)
  CurrentX = xL
  CurrentY = 20
  Print "Lent"

  'Objecte
  ForeColor = QBColor(1)
  r = 1
  If yO < 0 Then
    r = -1
  End If
  Line (xO, yT)-(xO, yT - yO)
  Line (xO, yT - yO)-(xO - 10 * r, yT - yO + 10 * r)
  Line (xO, yT - yO)-(xO + 10 * r, yT - yO + 10 * r)
  CurrentX = xO
  CurrentY = 20
  Print "Objecte"

  'Feix de llum paral.lel al terra
  If Abs(F) > 1 Then
    Line (xO, yT - yO)-(xL, yT - yO), QBColor(2)
    Line (xL, yT - yO)-(1300, yT - yO + (1300 - xL) / F * yO), QBColor(2)
  End If

  'Feix de llum que passa pel focus
  If xL <> xO Then
    Line (xO, yT - yO)-(1300, yT - yO + (1300 - xO) / (xL - xO) * yO), QBColor(2)
  End If

  'Imatge
  If (xL - xO) <> F And xL <> xO Then
    ForeColor = QBColor(4)
    xI = (xO - xL * (xL - xO) / F) / (1 - (xL - xO) / F)
    yI = yT - yO + (xI - xO) / (xL - xO) * yO
    Line (xI, yT)-(xI, yI)
    Line (xI - 10 * r, yI - 10 * r)-(xI, yI)
    Line (xI + 10 * r, yI - 10 * r)-(xI, yI)
    If xI < 1300 And xI > 0 Then
      CurrentX = xI
      CurrentY = 20
      If xI < xL Then
        Print "Imatge virtual"
      Else
        Print "Imatge"
      End If
    End If
  End If
End Sub
Mètodes associats a l'event Load

L'event Load és igual que abans, crida al procediment iniciar per iniciar les variables.
    Sub Form_Load ()
  iniciar
End Sub
Mètodes associats a l'event Paint

És el mateix que abans, crida al procediment Pintar.
    Sub Form_Paint ()
  Pintar
End Sub
Mètodes associats als events que controlen les accions de la rata. MouseDown, MouseMove, MouseUp.

Tema: MouseDown, MouseMove, MouseUp

El funcionament és el següent:

    - Si es mou la rata damunt dels objectes movibles i no està la rata clicada surt la llegenda: Prem botó esquerra i arrossega i es canvia el cursor. Aquest comportament el controla l'event MouseMove. Les variables: CalMoureObjecte, CalCanviarTamanyObjecte, CalMoureLent, CalMoureFocus, CalMoureTerra valen totes 0.

    - Si es clica a la vora d'un objecte movible, event MouseDown alguna de les variables: CalMoureObjecte, CalCanviarTamanyObjecte, CalMoureLent, CalMoureFocus, CalMoureTerra canvia a 1. Canvia la que correspon a l'objecte on s'ha clicat.

    - A partir d'aquí si es mou la rata, sense deixar de clicar, l'event MouseMove canvia de comportament i fa que la variable que defineix la posició de l'objecte canviï segons la posició de la rata, sempre i quan no es traspassin certs límits com el fet de no poder l'objecte atravessar la lent. Cada vegada que es mou la rata fa que es repinti tot l'escenari cridant al procediment Pintar i resulta aquesta sensació de moviment, és a dir la interacció buscada. El mètode Pintar recalcula la posició de les línies perquè totes estiguin on cal.

    - Finalment quan s'allibera el botó de la rata MouseUp l'únic que fa és posar a 0 totes les variables i així l'event MouseMove tingui el comportament inicial, el que té quan no es clica.

Tema: MousePointer

    Sub Form_MouseDown (Button As Integer, Shift As Integer, x As Single, Y As Single)
  If x > xO - 5 And x < xO + 5 Then
    If Y > yT - yO - 5 And Y < yT - yO + 5 Then
      CalCanviarTamanyObjecte = 1
      MousePointer = 7
    Else
      CalMoureObjecte = 1
      MousePointer = 9
    End If
  ElseIf x > xL - 5 And x < xL + 5 Then
    CalMoureLent = 1
    MousePointer = 9
  ElseIf x > xL + F - 5 And x < xL + F + 5 Then
    CalMoureFocus = 1
    MousePointer = 9
  ElseIf Y > yT - 5 And Y < yT + 5 Then
    CalMoureTerra = 1
    MousePointer = 7
  End If
End Sub

Sub Form_MouseMove (Button As Integer, Shift As Integer, x As Single, Y As Single)
  If CalCanviarTamanyObjecte = 1 Then
    yO = yT - Y
    Pintar
  ElseIf CalMoureObjecte = 1 Then
    If x < xL - 1 Then
      xO = x
      Pintar
    End If
  ElseIf CalMoureLent = 1 Then
    If x > xO + 1 Then
      xL = x
      Pintar
    End If
  ElseIf CalMoureFocus = 1 Then
    If x > xL Then
      F = x - xL
      Pintar
    End If
  ElseIf CalMoureTerra = 1 Then
    yT = Y
    Pintar
  Else
    MousePointer = 0
    If x > xO - 5 And x < xO + 5 Then
      If Y > yT - yO - 5 And Y < yT - yO + 5 Then
        MousePointer = 7
      Else
        MousePointer = 9
      End If
    ElseIf x > xL - 5 And x < xL + 5 Then
      MousePointer = 9
    ElseIf x > xL + F - 5 And x < xL + F + 5 Then
      MousePointer = 9
    ElseIf Y > yT - 5 And Y < yT + 5 Then
      MousePointer = 7
    End If
    If MousePointer <> 0 Then
      ForeColor = QBColor(4)
      CurrentX = 0
      CurrentY = 0
      Print "Prem butó esquerra i arrossega"
    Else
      ForeColor = QBColor(15)
      CurrentX = 0
      CurrentY = 0
      Print "Prem butó esquerra i arrossega"
    End If
  End If
End Sub

Sub Form_MouseUp (Button As Integer, Shift As Integer, x As Single, Y As Single)
  CalCanviarTamanyObjecte = 0
  CalMoureObjecte = 0
  CalMoureLent = 0
  CalMoureFocus = 0
  CalMoureTerra = 0
  MousePointer = 0
End Sub
