Executar el programa m7p3.exe per conèixer el seu comportament.

Veure el llistat del codi del programa, m7p3.

Executar Visual Basic per editar el projecte (acabat): m7p3.vbp.


Com creem i gestionem un menú: Afegim-hi una trama i...

L'objectiu aquí és afegir un menú que donarà noves possibilitats a la nostra aplicació educativa i hi afegirem un curiós efecte que tècnicament s'anomena Hint o Tip. Aquest efecte és comú en Windows 95, però no ho era tant en Windows 3... Aquí el que farem és crear-lo i així aprofundir en tècniques d'animació que són molt útils en aplicacions didàctiques.

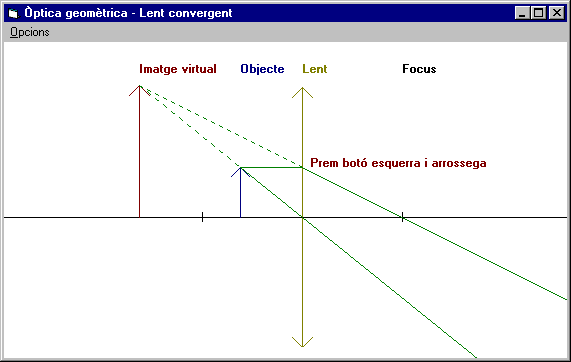

L'aspecte de la finestra és:


Observeu que hi ha de més la barra de menú, Opcions i que la frase Prem botó esquerra i arrossega no està a la cantonada sinó en el lloc on es troba la rata. Això és un Hint, que ens aparegui una petita informació, pista, en el lloc oportú.

En el menú hi ha tres submenús:
    - El primer que posa Trama que l'activarem o desactivarem col·locant v al davant quan el premem, servirà per dibuixar una quadrícula a tota la finestra per facilitar les mesures.

    - L'altre submenú, Feixos de llum, tindrà un comportament similar a l'anterior i en funció de si està activat o no apareixeran o no les línies que representen els feixos de llum.

    - Finalment hi posem el submenú Sortir que servirà per abandonar el programa.


Fase de disseny de la interfície d’usuari

Aquest projecte el desareu a C:\VBCurs\VBActivi\m7\p3 amb el nom m7p3.

Podem partir del programa de la pràctica anterior i hi afegirem les modificacions.
  • Creeu el directori.
  • Copieu-hi els fitxers de la pràctica anterior m7p2.vbp i m7p2.frm
  • Crideu Visual Basic fent doble clic a m7p2.vbp.
  • Guardeu el fitxer, save as..., amb el nom m7p3.frm i guardeu el projecte amb l'altre nom m7p3.vbp.
  • Un cop fet això podeu borrar els fitxers m7p2.vbp, i m7p2.frm.


Fase de disseny del menú

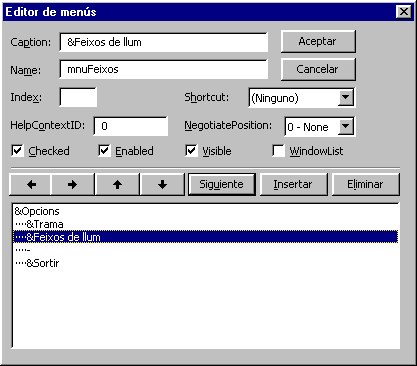

Recordeu el mòdul 3, on varem aprendre a crear un menú. Feu el mateix amb les següents opcions:


A totes les opcions hi posareu les característiques per defecte excepte l'opció &Feixos de llum que activareu el quadre Checked


Fase de programació de respostes a events

Variables d'àmbit a tot el formulari
    Dim yT, xL, xO, yO, F, xI, yI As Integer
Dim CalMoureObjecte, CalCanviarTamanyObjecte As Integer
Dim CalMoureLent, CalMoureFocus, CalMoureTerra As Integer
Dim HiHaHint, HintX, HintY As Integer
Observeu que només hem afegit l'última línia que són les variables per definir si hi ha o no Hint i la seva posició.


Procediments d'àmbit a tot el formulari

El procediment iniciar és el mateix que l'anterior, pero hi afegim la inicialització de les noves variables.
    Sub iniciar ()
  yT = 175
  xL = 300
  xO = 100
  yO = 50
  F = 100

  CalMoureObjecte = 0
  CalMoureLent = 0
  CalMoureFocus = 0
  CalCanviarTamanyObjecte = 0
  CalMoureTerra = 0

  HiHaHint = 0
  HintX = 0
  HintY = 0
End Sub
El procediment (mètode) Pintar és el mateix modificat. Les diferències són:
    - On es dibuixarà la trama si està activada o no l'opció del menú. If mnuTrama.Checked Then...

    - On es dibuixaven els eixos s'ha canviat en funció de si està activada o no l'opció de menú. If mnuFeixos.Checked Then...

    - En l'última part hi ha on s'escriu el Hint. Ho fa en la posició HintX, HintY que es la posició de la rata quan calgui dibuixar el Hint i vindrà donada per l'event MouseMove. If HiHaHint Then...
    Sub Pintar ()
  Dim r As Integer

  Cls
  'Trama
  ForeColor = RGB(128, 128, 128)
  If mnuTrama.Checked Then
    r = 25
    While r <= 480
      Line (0, r)-(640, r)
      r = r + 25
    Wend
    r = 25
    While r <= 640
      Line (r, 0)-(r, 480)
      r = r + 25
    Wend
  End If

  'Terra
  ForeColor = QBColor(0)
  Line (0, yT)-(1300, yT)

  'Focus
  Line (xL + F, yT - 5)-(xL + F, yT + 5)
  Line (xL - F, yT - 5)-(xL - F, yT + 5)
  CurrentX = xL + F
  CurrentY = 20
  Print "Focus"

 'Lent
  ForeColor = QBColor(6)
  Line (xL, yT - 130)-(xL, yT + 130)
  Line (xL - 10, yT - 130 + 10)-(xL, yT - 130)
  Line (xL + 10, yT - 130 + 10)-(xL, yT - 130)
  Line (xL - 10, yT + 130 - 10)-(xL, yT + 130)
  Line (xL + 10, yT + 130 - 10)-(xL, yT + 130)

  CurrentX = xL
  CurrentY = 20
  Print "Lent"

  'Objecte
  ForeColor = QBColor(1)
  r = 1
  If yO < 0 Then
    r = -1
  End If
  Line (xO, yT)-(xO, yT - yO)
  Line (xO, yT - yO)-(xO - 10 * r, yT - yO + 10 * r)
  Line (xO, yT - yO)-(xO + 10 * r, yT - yO + 10 * r)
  CurrentX = xO
  CurrentY = 20
  Print "Objecte"

  'Feixos de llum
  If mnuFeixos.Checked Then
    'Feix de llum paral.lel al terra
    If Abs(F) > 1 Then
      Line (xO, yT - yO)-(xL, yT - yO), QBColor(2)
      'Feix de llum que passa pel focus
      Line (xL, yT - yO)-(1300, yT - yO + (1300 - xL) / F * yO), QBColor(2)
    End If

    'Feix de llum que passa pel centre de la lent
    If xL <> xO Then
      Line (xO, yT - yO)-(1300, yT - yO + (1300 - xO) / (xL - xO) * yO), QBColor(2)
    End If
  End If

  'Imatge
  If (xL - xO) <> F And xL <> xO Then
    ForeColor = QBColor(4)
    xI = (xO - xL * (xL - xO) / F) / (1 - (xL - xO) / F)
    yI = yT - yO + (xI - xO) / (xL - xO) * yO
    Line (xI, yT)-(xI, yI)
    If (xO > xI) Then r = r * (-1)
    Line (xI - 10 * r, yI - 10 * r)-(xI, yI)
    Line (xI + 10 * r, yI - 10 * r)-(xI, yI)
    If xI < 1300 And xI > 0 Then
      CurrentX = xI
      CurrentY = 20
      If xI < xL Then
	Print "Imatge virtual"
	If mnuFeixos.Checked Then
	  ForeColor = QBColor(2)
	  DrawStyle = 2
	  Line (xI, yI)-(xO, yT - yO)
	  Line (xI, yI)-(xL, yT - yO)
	  DrawStyle = 0
	End If
      Else
	Print "Imatge"
      End If
    End If
  End If

  'Hint
  If HiHaHint Then
    ForeColor = QBColor(4)
    CurrentX = HintX
    CurrentY = HintY
    Print "Prem botó esquerra i arrossega"
  End If
End Sub
Mètodes associats a l'event Load i Paint

Són els mateixos de la pràctica anterior.


Mètodes associats als events que controlen les accions de la rata. MouseDown, MouseMove, MouseUp.

Els events MouseDown i MouseUp no canvien.

Els canvis de l'event MouseMove respecte l'anterior són:

    - Al principi s'inicia la variable HiHaHint a 0.

    - Al final, a partir If MousePointer <> 0 Then... és quan es diu si cal pintar o no i a on el Hint, i si cal fer-ho es fa amb el procediment Pintar.
    Sub Form_MouseMove (Button As Integer, Shift As Integer, x As Single, y As Single)
  HiHaHint = 0
  If CalCanviarTamanyObjecte = 1 Then
    yO = yT - y
    Pintar
  ElseIf CalMoureObjecte = 1 Then
    If x < xL - 1 Then
      xO = x
      Pintar
    End If
  ElseIf CalMoureLent = 1 Then
    If x > xO + 1 Then
      xL = x
      Pintar
    End If
  ElseIf CalMoureFocus = 1 Then
    If x > xL Then
      F = x - xL
      Pintar
    End If
  ElseIf CalMoureTerra = 1 Then
    yT = y
    Pintar
  Else
    MousePointer = 0
    If x > xO - 5 And x < xO + 5 Then
      If y > yT - yO - 5 And y < yT - yO + 5 Then
	MousePointer = 7
      Else
	MousePointer = 9
      End If
    ElseIf x > xL - 5 And x < xL + 5 Then
      MousePointer = 9
    ElseIf x > xL + F - 5 And x < xL + F + 5 Then
      MousePointer = 9
    ElseIf y > yT - 5 And y < yT + 5 Then
      MousePointer = 7
    End If
    If MousePointer <> 0 Then
      HiHaHint = 1
      HintX = x + 10
      HintY = y + 10
      Pintar
    Else
      HiHaHint = 0
      Pintar
    End If
  End If
End Sub
Mètodes associats als events que controlen les accions sobre els menús

Els següents menús quan es cliquen fan que alternativament s'activi o desactivi el v (Checked or UnChecked)

Tema: Checked Subtema: Checked Property

    Sub mnuFeixos_Click ()
  mnuFeixos.Checked = Not mnuFeixos.Checked
  Pintar
End Sub

Sub mnuTrama_Click ()
  mnuTrama.Checked = Not mnuTrama.Checked
  Pintar
End Sub
Finalment el menú Sortir per abandonar l'aplicació.
    Sub mnuSortir_Click ()
  End
End Sub
