Mars Pathfinder

Fotografías
All photos NASA.



Septiembre 14 (Sol 70)		 Primer plano de la roca "Moe" obtenido mediante la cámara delantera izquierda del rover Sojourner el Sol 70 (Septiembre 13). Los surcos que se aprecian en la superficie podrían haber sido producidos por arena arrastrada por el viento (abrasión eólica).


Septiembre 14 (Sol 71)		 Imagen de la roca "Half Dome" obtenida mediante la cámara delantera izquierda del rover Sojourner el Sol 71 (Septiembre 14). Se aprecia claramente la textura superfical.


Septiembre 15 (Sol 72)		 Par estereoscópico de la roca "Chimp" obtenido mediante las cámaras delanteras del rover Sojourner el Sol 72 (Septiembre 15). Se aprecia claramente la textura superfical de Chimp y de otras rocas. En primer plano, junto a las piedras pequeñas, se ven colas de materiales acumulados por el viento, orientadas hacia arriba a la izquierda.

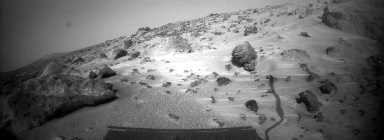

Septiembre 17 (Sol 74)		 Imagen obtenida el Sol 74 (Septiembre 17) mediante la cámara delantera derecha del rover Sojourner. Muestra zonas invisibles desde el lander. En primer plano aparece la sombra del rover y de su antena. A la derecha, en el horizonte, se ven los Twin Peaks, aproximadamente a 1 km de distancia.

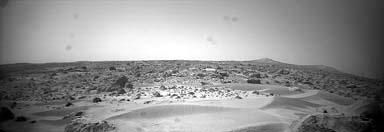

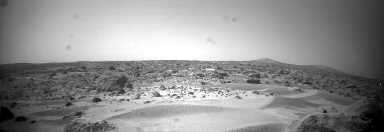

Septiembre 19 (Sol 76)		 Imagen obtenida por las cámaras frontales del rover el Sol 76. A la derecha, en el horizonte, se ven los picos gemelos ("Twin Peaks"), aproximadamente a 1 km de distancia, y a la izquierda el gran cráter ("Big Crater"), a 2200 m. Se distinguen rocas y dunas que no son visibles desde el lander Pathfinder.

En este mosaico se muestra el área explorada recientemente por el rover Sojourner. A la derecha destaca el Jardín de las rocas ("Rock Garden"). Las tres piedras más grandes del grupo fueron analizadas con el espectrómetro APXS (Alpha Proton X-ray Spectrometer). De izquierda a derecha: "Shark", "Half Dome", y "Moe". También han sido analizadas por el rover "Wedge" (la roca en forma de cuña que se ve en primer plano, en medio), "Stimpy" (delante de Moe), y "Chimp" (la roca en forma de mesa que se ve a la izquierda del centro, al fondo).


Septiembre 10 (Sol 67)		 Animación obtenida el Sol 67 que muestra al rover Sojourner intentando aplicar el APXS (Alpha Proton X-Ray Spectrometer) a la roca "Stimpy", sin conseguirlo. Al final se ve al rover encaramándose a la roca con la rueda trasera derecha. Al dia siguiente (Sol 68) volvió a intentarlo, con éxito.


Septiembre 15 (Sol 72)		 Animación obtenida el Sol 72 que muestra al rover Sojourner saliendo del "Rock Garden". Pasa tras "Wedge", luego sobre una piedra pequeña, y al final se dirige hacia "Chimp", la roca en forma tabular.


Septiembre 17 (Sol 74)		 Animación obtenida el Sol 74 que muestra al rover Sojourner maniobrando alrededor de "Chimp".

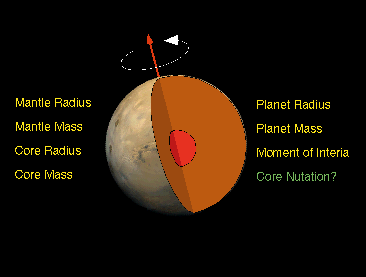

Modelo simplificado del interior de Marte, con una estructura similar a la de la Tierra: con núcleo, manto y una delgada corteza. El tamaño y masa total de Marte ya habían sido determinados en misiones anteriores. Las mediciones del efecto Doppler en las transmisiones de radio de la Pathfinder han permitido calcular un tercer parámetro: el momento de inercia, a partir del ritmo de precesión de Marte. Para calcular el tamaño y masa del núcleo se precisa al menos un cuarto dato. Si el núcleo fuese totalmente metálico y el manto fuese similar al de la Tierra, el núcleo tendría sólo 1300 km de radio, pero si fuese menos denso (una mezcla de hierro y sulfuros, por ejemplo), el radio sería mayor, aunque inferior a 2000 km en cualquier caso.

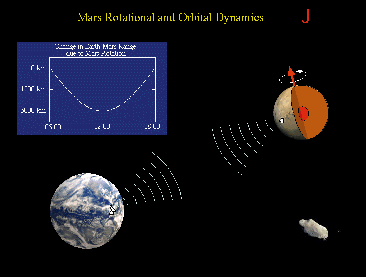

Las señales de radio recibidas de Marte presentan ciertas variaciones de frecuencia atribuibles al efecto Doppler. Las variaciones son máximas cuando la Pathfinder se acerca o se aleja, y mínimas cuando se encuentra a menor distancia de la Tierra, en el centro del limbo del planeta. Las variaciones de un dia para otro dependen de las pequeñas variaciones en la rotación de Marte, debidas a efectos de precesión y nutación del eje. Proporcionan información sobre la distribucion de masas en el interior del planeta. También influyen las variaciones de la masa atmosférica, que se producen al condensar o sublimarse gases en los casquetes polares. Los asteroides producen perturbaciones de largo periodo, a partir de las que se puede evaluar su masa.

Imagen en color mejorado del horizonte oriental tal como se ve desde la estación Sagan. La zona alargada de bajo contraste y color rojizo que se distingue a lo lejos se conoce como la pista del correcaminos ("Roadrunner Flats").

Fragmento de la super-panorámica. En primer plano destaca Barnacle Bill, alrededor de la cual se pueden apreciar un foso excavado por el viento en el lado de barlovento, y una "cola" depositada (o no-erosionada) a sotavento. Estas formas ya se habían detectado en los lugares estudiados con las Viking. Se supone que se forman cuando soplan los vientos más fuertes, en otoño e invierno. El mosaico fue procesado por el U.S. Geological Survey para la misión Pathfinder de la NASA/JPL.

Primer plano de "Moe" en el "Rock Garden". Se trata de una roca de aproximadamente un metro de diámetro, de aspecto relativamente liso, aunque la superficie, vista de cerca, aparece cubierta de hoyitos. La cara de la izquierda está orientada hacia barlovento (norte-noreste) y la de la derecha hacia el este. Los hoyitos y surcos podrían haber sido producidos por la arena transportada por el viento del noreste..

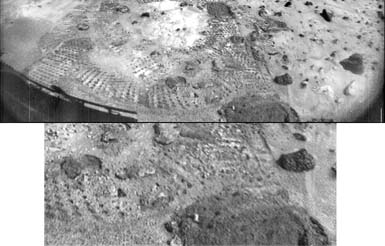

Estas dos imágenes muestran la superficie removida de la duna de la sirena ("Mermaid Dune"). A la derecha del centro, en la imagen superior, se ven dos zonas excavadas por las ruedas del rover. En la imagen inferior se ha ampliado una de las marcas, en la que aflora el substrato sobre el que se apoya la duna. En algunas zonas, la capa de sedimento tiene unos 14mm de grosor, y los granos forman pendientes de unos 35 grados al apilarse. En otras, el grosor es de al menos 3 cm y los granos forman pendientes de 41 grados al apilarse. Estas diferencias se deben a los distintos tamaños de los granos de sedimento, que varían de unos pocos milímetros de diámetro hasta partículas demasiado pequeñas para el poder resolutivo de la cámara.

El rover Sojourner en "Mermaid Dune", donde llevó a cabo algunos experimentos de excavación, para determinar las propiedades mecánicas del suelo ("soil mechanics experiment"). Esta pequeña duna tiene el eje mayor, de unos 2 metros de largo, dispuesto perpendicularmente a la dirección del viento, que procede de la parte inferior izquierda de la imagen (barlovento). Las ruedas centrales del rover se hallan sobre la cresta de la duna.


Septiembre 13 (Sol 70)		 Primer plano de la roca "Stimpy" obtenido por la cámara delantera izquierda del rover Sojourner el Sol 70 (Septiembre 13). Se ve claramente la textura superficial de la roca, con hoyos y surcos.

Imagen obtenida por el rover Sojourner de la zona invisible desde el lander que hay junto al "Rock Garden". En primer plano se ven varias ondulaciones del terreno parecidas a dunas, con forma asimétrica, menos de un metro de alto y varios metros de longitud. Si se tratase de dunas como las de la Tierra, producidas por el viento, contendrían granos de arena de menos de 1 mm de diámetro. Los vientos predominantes soplan de derecha a izquierda (aproximadamente noreste a sudoeste).

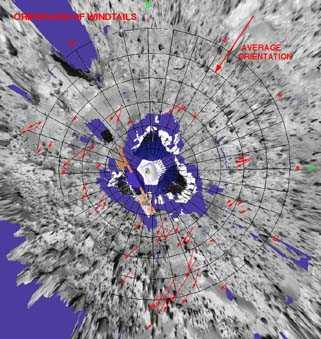

Mapa con la orientación de las "colas" de sedimento detectadas alrededor de la Mars Pathfinder. Las flechas representan la dirección supuesta del viento, de noreste a sudoeste, la misma que se deducia de la distribución de sedimentos claros y oscuros alrededor de los cráteres en las zonas estudiadas mediante las naves Viking. El mapa fue elaborado por científicos de la Arizona State University sobre una imagen preparada por científicos de la NASA Ames research facility.

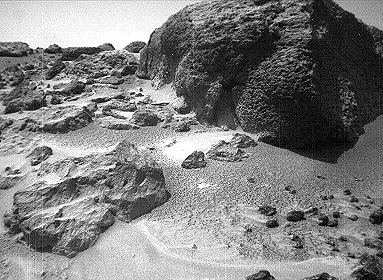

Septiembre 15 (Sol 72)		 Imagen de la roca "Chimp" obtenida por las cámaras delanteras del rover Sojourner el sol 72.


Septiembre 13 (Sol 70)		 Imagen de la roca "Yogi" obtenida por el rover Sojourner el sol 70. Se trata de una porción ampliada de otra imagen. Para verla en relieve se precisan gafas con un filtro rojo sobre el ojo izquierdo y un filtro azul sobre el ojo derecho.


Septiembre 19 (Sol 76)		 Imagen tridimensional obtenida por las cámaras del Sojourner. Para verla en relieve se precisan gafas con un filtro rojo sobre el ojo izquierdo y un filtro azul sobre el ojo derecho. En el horizonte se ven, a la derecha y a poco menos de 1 km, las colinas "Twin Peaks" y a la izquierda y a 2200 m, el borde del crater de impacto "Big Crater".

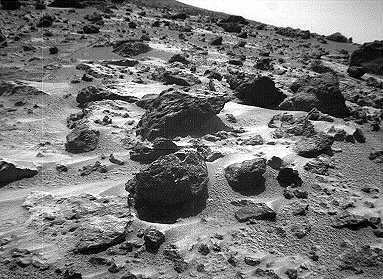

Septiembre 18 (Sol 75)		 Imagen tridimensional obtenida por las cámaras del Sojourner. Para verla en relieve se precisan gafas con un filtro rojo sobre el ojo izquierdo y un filtro azul sobre el ojo derecho. En el horizonte, a 860 m, se ve la colina "North Peak".

Primer plano tridimensional de la roca "Shark" obtenido por las cámaras del Sojourner. Para verlo en relieve se precisan gafas con un filtro rojo sobre el ojo izquierdo y un filtro azul sobre el ojo derecho.


Septiembre 23 (Sol 80)		 Par estereoscópico que muestra al rover Sojourner aplicando el espectrómetro APXS a la roca "Chimp". A la izquierda, a 2200 m, se ve en el horizonte el borde del crater de impacto "Big Crater".


Septiembre 16 (Sol 73)		 Secuencia de imágenes que muestra los detectores para el viento colocados a 1 m de altura. Se obtuvieron con intervalos de un segundo el Sol 73 (Septiembre 16) en un periodo de relativa calma.


Septiembre 17 (Sol 74)		 Par estereoscópico que muestra el rover Sojourner tras la roca "Chimp" cuando se encontraba a la distancia record de 12,3 m del lander.

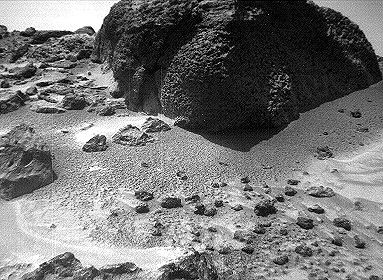

Septiembre 17 (Sol 74)		 Par estereoscópico de la roca "Chimp" obtenido por la cámara derecha delantera del rover Sojourner. Se distinguen claramente la textura rugosa, una grieta de arriba abajo y algunas zonas cubiertas de polvo, de color más claro.


Septiembre 18 (Sol 75)		 Par estereoscópico que muestra el rover Sojourner tras la roca "Chimp" cuando se encontraba a 12 m del lander. La rueda central derecha del rover está levantada.


Septiembre 15 (Sol 72)		 Par estereoscópico que muestra el rover Sojourner cerca de la roca "Chimp". Los dias anteriores los había pasado en el "Rock Garden", que se ve a la derecha.


Septiembre 15 (Sol 72)		 Par estereoscópico de la roca "Chimp", obtenido por las cámaras delanteras del rover, en el que se puede apreciar la textura de las rocas. En primer plano se ven estelas de polvo acumulado junto a las piedras pequeñas, probablemente por efecto del viento.


Septiembre 15 (Sol 72)		 Par estereoscópico, obtenido por las cámaras delanteras del rover, que muestra la roca "Shark", a la derecha, desde una perspectiva inédita. La zona a la izquierda de Shark es invisible desde el lander. En el horizonte sobresale la cima de un pico que se encuentra a 1700 m.

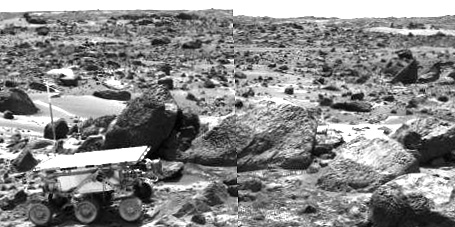

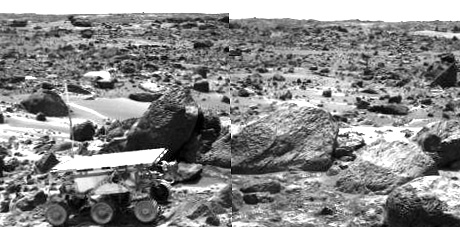

Septiembre 14  (Sol 71)		 Par estereoscópico que muestra el rover Sojourner saliendo de "Rock Garden", el grupo de rocas que se ve a la derecha.

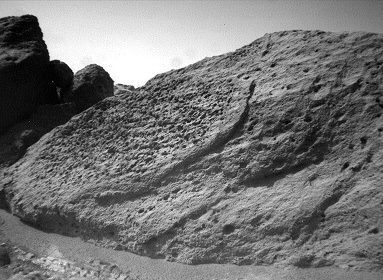

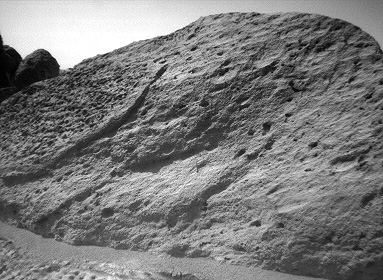

Septiembre 14 (Sol 71)		 Par estereoscópico que muestra la roca "Half Dome" vista por la cámara delantera del rover Sojourner. Se ven hoyos y estructuras lineales en su rugosa superficie.

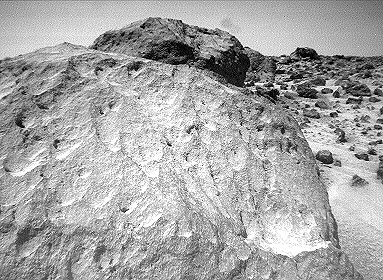

Septiembre 13 (Sol 70)		 Par estereoscópico que muestra la roca "Moe" vista por la cámara delantera del rover Sojourner. Se ven surcos que podrían haber sido producidos sido producidos por erosión eólica.

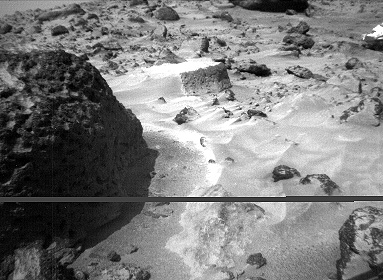

Septiembre 13 (Sol 70)		 Par estereoscópico que muestra la roca "Stimpy" vista por la cámara delantera del rover Sojourner. Se ven claramente los hoyos y surcos en la superficie de "Stimpy".


Septiembre 14 (Sol 71)		 Mosaico obtenido por la cámara delantera izquierda del rover que muestra parte del "Rock Garden". "Shark" se ve a la izquierda, cerca del centro, y "Half Dome" a la derecha. Se distingue claramente la textura superficial. Al pie de la roca, en la parte central, se ven fragmentos que parecen desprendidos de la corteza.

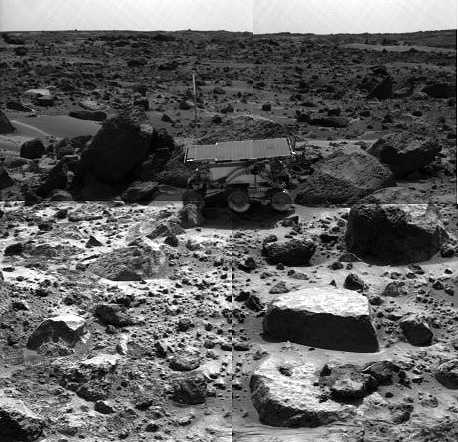

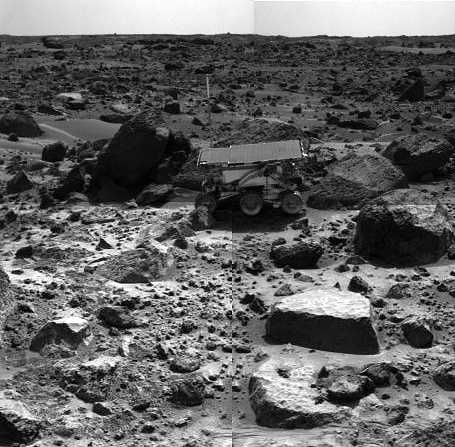

Par estereoscópico que muestra al rover Sojourner a media tarde del Sol 66 (9 de septiembre). El rover se acababa de apartar de la roca "Moe" (a la derecha del rover) después de haberla analizado con el APXS (Alpha Proton X-Ray spectrometer). El próximo objetivo era la roca "Stimpy", la que está frente a Moe.

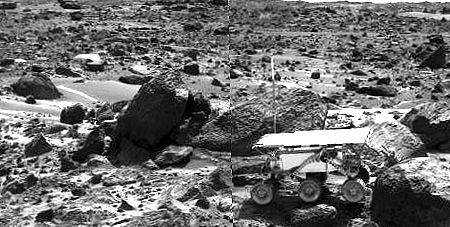

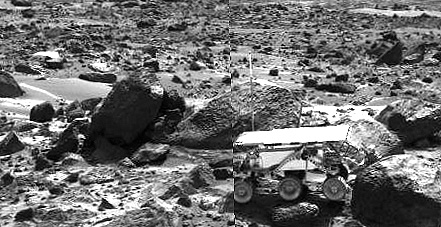

Par estereoscópico que muestra al rover Sojourner aplicando el APXS (Proton X-ray Spectrometer) a "Stimpy" el 11 de septiembre (Sol 68). Las dos rocas que se ven detrás del rover ya habían sido analizadas previamente.

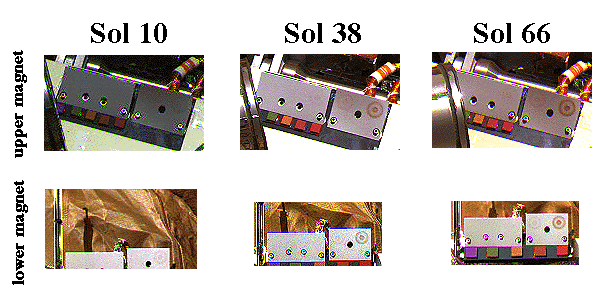

Este mosaico muestra las motas de polvo magnéticas adheridas a los imanes (los círculos concéntricos). En cada grupo de imanes la fuerza disminuye de izquierda a derecha. Se ve claramente cómo se ha ido acumulando polvo desde el sol 10 al 66. Los científicos esperan deducir la composición del polvo a partir de la fuerza con que es atraído por los diversos imanes.

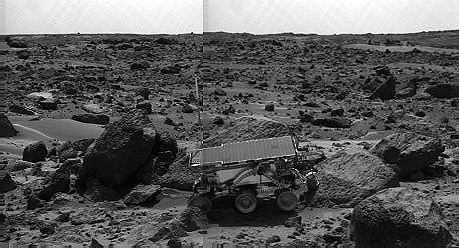

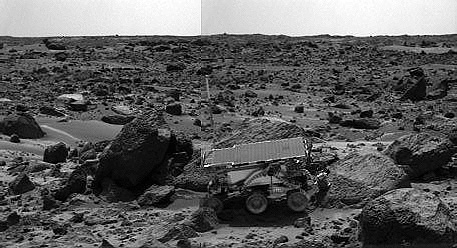

El rover Sojourner aplicando el APXS (Alpha Proton X-ray Spectrometer) a la roca "Moe" en la mañana del sol 65. La roca que se ve detrás del rover es "Half Dome", que ya había sido analizada previamente.

Par estereoscópico del rover Sojourner avanzando junto a Half Dome.
