Segons la posició del punt de suport i les forces que actuen damunt de la barra rígida, les palanques es classifiquen en: palanques de primer grau, palanques de segon grau i palanques de tercer grau.

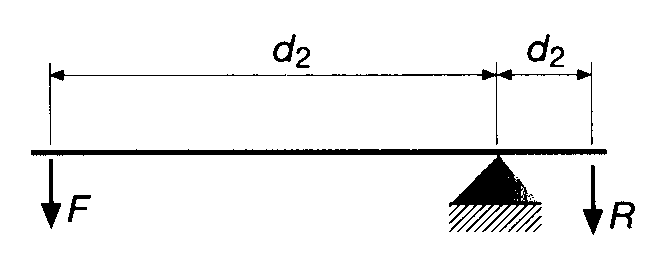

Palanques de primer grau
Tenen el punt de suport o fulcre a l'interior de la barra, situat entre la força i la resistència.

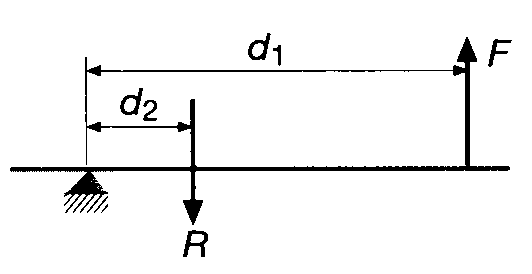

Palanques de segon grau
Tenen el punt de suport o fulcre en un dels extrems de la barra i s'aplica la força en l'altre extrem. La resistència se situa a l'interior de la barra; on F<R.

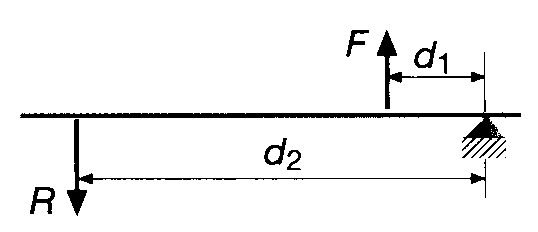

Palanques de tercer grau
Tenen el punt de suport o fulcre en un dels extrems de la barra i la resistència se situa a l'altre extrem. La força s'aplica en un punt de l'interior de la barra; on F>R.
- Què és l’avantatge mecànic?
- En una màquina simple amb un rendiment del 100% cal aplicar una força de 250 N per vèncer una resistència de 1000 N. Quin és el seu avantatge mecànic? Quin desplaçament s’ha d’efectuar per tal que la resistència es desplaci 30 cm?
- Te sentit construir una màquina simple amb una avantatge mecànic inferior a la unitat? Justifica la teva resposta.

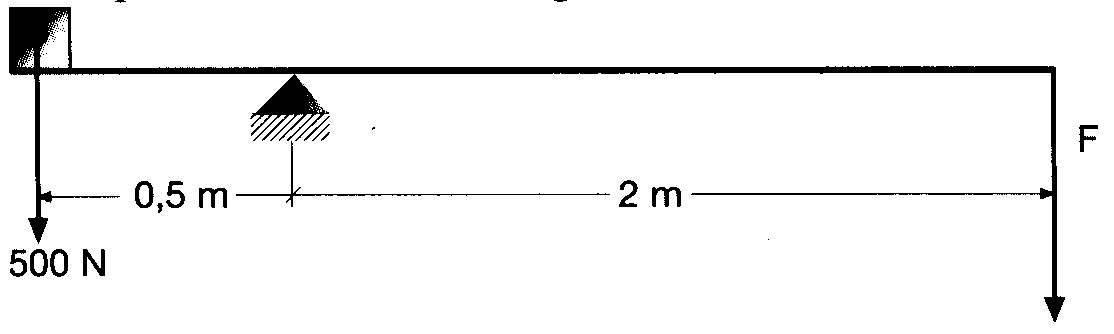

- Calcula el valor de la força ( F ) que caldrà fer per poder vèncer la resistència d'acord amb les dades que consten al dibuix següent:
- Dels tres tipus de palanques, quin és el que ofereix menys avantatge mecànic? Justifica la teva resposta.

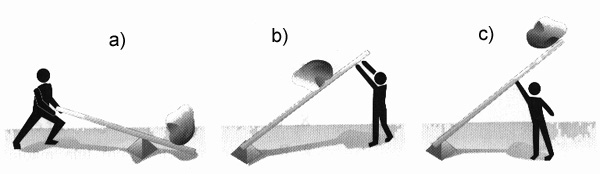

- En quin dels tres casos costarà menys aixecar la pedra? I en quin cas més? Raona la teva resposta.
